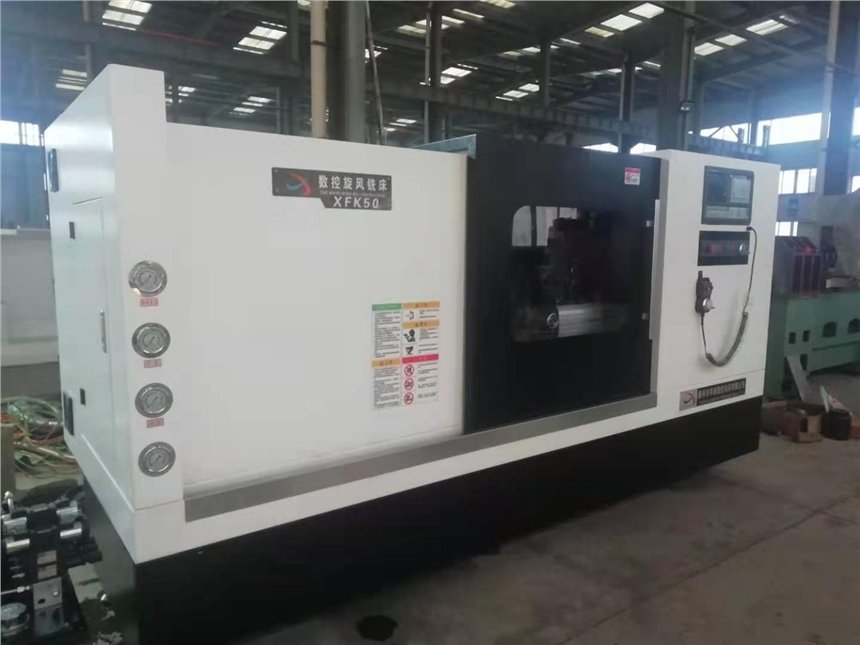

XFK50數控旋風銑床
產品價格：￥150000（人民幣）
商鋪名稱：滕州市祥泰數控機床有限公司
聯系人：朱晗（先生）
聯系手機：
固定電話：
企業郵箱：277681869@qq.com
聯系地址：山東省棗莊市滕州市姜屯鎮奚仲路1112號
郵編：277500
聯系我時，請說是在電子快手網上看到的，謝謝！
商品詳情
產品的主要用途

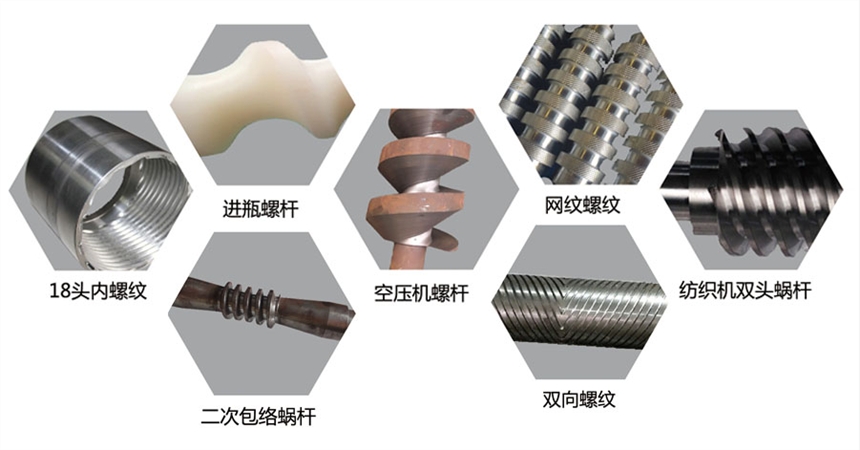

本機床主要用于軸類旋風銑削各種螺紋、圓弧、圓錐及回轉體的外曲面的加工。適合蝸桿、螺桿等回轉體類零件進行G效、大批量、高精度的加工。
1主軸箱
工件夾緊在液壓卡盤上，另一端用D尖頂緊，動力由伺服電動機經精密減速箱傳動，再由同步帶傳動至主軸使之旋轉。
2卡盤
車床配置為液壓卡盤
注意：卡盤在未夾持工件時不得空轉，否則易造成卡爪脫離傷人！
3 X軸和Z軸
床鞍是由Z軸電機通過中置滾珠絲桿驅動的，沿床身上的雙山導軌在Z軸方向移動，床鞍上的旋風銑頭是X軸電機通過滾珠絲桿驅動的，沿床鞍在X軸方向移動。
4旋風銑頭
本機床所使用旋風銑頭，由2.2kW經同步帶輪降速后傳動至刀盤，刀盤上有四個刀位，可以安裝旋風銑刀和倒角刀。

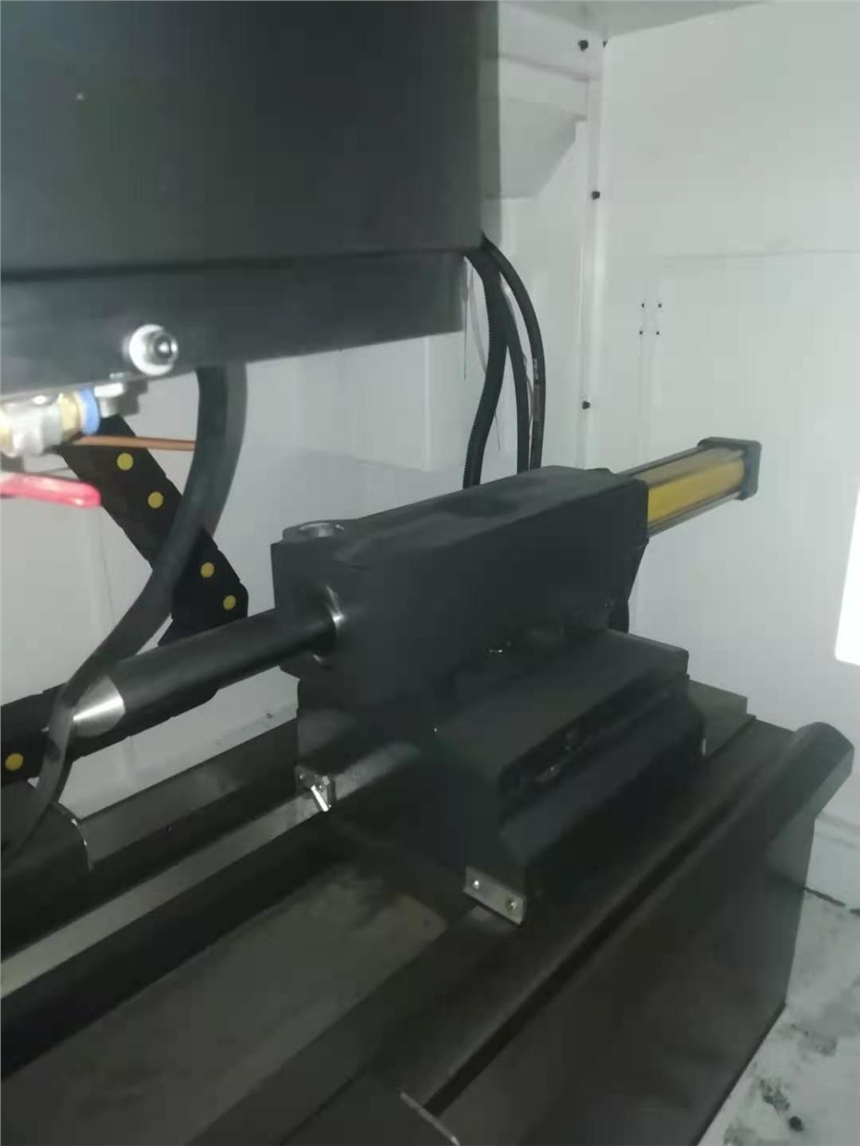

5尾座
本系列機床尾座為液壓尾座，由液壓油缸驅動尾座套筒的前進和后退。
6液壓系統
旋風銑床的液壓卡盤和液壓尾座液壓控制由一套液壓系統提供，由放置在機床前方的腳踏開關控制液壓卡盤的夾緊及松開，液壓尾座套筒的前進及后退，壓力表安裝在機床左側，通過液壓站可方便的調整壓力大小及速度，以滿足不況下的液壓卡盤的夾緊力和液壓尾座的頂緊力，液壓油推薦N46#抗磨液壓油（夏季）或N32#抗磨液壓油（冬季）
我公司旋風銑機床均為(3.4.5.軸)三軸聯動數控旋風銑機床。
數控旋風銑機床主軸帶有高分定位機構，并能抱閘鎖緊，主軸采用變頻主軸+高精減速機(主軸定位)單元，可實現車銑復合功能。
數控旋風銑機床能高精度分度、定位、鎖緊、去殘齒等，機床加入了大量定制內容，是普通數控車床所不具備的。
本機床主要用于軸類旋風銑削各種螺紋、圓弧、圓錐及回轉體的外曲面的加工。適合蝸桿、螺桿等回轉體類零件進行G效、大批量、高精度的加工。
1主軸箱
工件夾緊在液壓卡盤上，另一端用D尖頂緊，動力由伺服電動機經精密減速箱傳動，再由同步帶傳動至主軸使之旋轉。
2卡盤
車床配置為液壓卡盤
注意：卡盤在未夾持工件時不得空轉，否則易造成卡爪脫離傷人！
3 X軸和Z軸
床鞍是由Z軸電機通過中置滾珠絲桿驅動的，沿床身上的雙山導軌在Z軸方向移動，床鞍上的旋風銑頭是X軸電機通過滾珠絲桿驅動的，沿床鞍在X軸方向移動。
4旋風銑頭
本機床所使用旋風銑頭，由2.2kW經同步帶輪降速后傳動至刀盤，刀盤上有四個刀位，可以安裝旋風銑刀和倒角刀。
5尾座
本系列機床尾座為液壓尾座，由液壓油缸驅動尾座套筒的前進和后退。
6液壓系統
旋風銑床的液壓卡盤和液壓尾座液壓控制由一套液壓系統提供，由放置在機床前方的腳踏開關控制液壓卡盤的夾緊及松開，液壓尾座套筒的前進及后退，壓力表安裝在機床左側，通過液壓站可方便的調整壓力大小及速度，以滿足不況下的液壓卡盤的夾緊力和液壓尾座的頂緊力，液壓油推薦N46#抗磨液壓油（夏季）或N32#抗磨液壓油（冬季）
我公司旋風銑機床均為(3.4.5.軸)三軸聯動數控旋風銑機床。
數控旋風銑機床主軸帶有高分定位機構，并能抱閘鎖緊，主軸采用變頻主軸+高精減速機(主軸定位)單元，可實現車銑復合功能。
數控旋風銑機床能高精度分度、定位、鎖緊、去殘齒等，機床加入了大量定制內容，是普通數控車床所不具備的。
