KJJ127 礦用澆封兼本安型無線交換機
產品價格：￥19000（人民幣）
商鋪名稱：濟南華煤工礦設備有限公司
聯系人：程佩旺（先生）
聯系手機：
固定電話：
企業郵箱：jinanhuamei01@163.com
聯系地址：濟南高新區工業南路66號
郵編：250100
聯系我時，請說是在電子快手網上看到的，謝謝！
商品詳情
KJJ127 礦用澆封兼本安型無線交換機
1 產品概述
1.1 產品執行標準
Q/320300CM139-2024 、 GB/T 3836.1-2021 、 GB/T 3836.4-2021 、 GB/T 3836.9-2021 、MT 209-1990（抗干擾與可靠性除外）、MT/T 1081-2008 、MT/T 210-1990。
1.2 產品功能
KJJ127 礦用澆封兼本安型無線交換機是一種全新的井下寬帶通信設備，完全符合 IEEE 802.3u Ethernet 標準，提供 1000M 快速以太網的能力，可以組成光纖自愈環網，系統在 出現故障時環網冗余倒換時間小于 300ms，提高了系統可靠性。
1.3 用途特點
交換機是實現井下設備狀態信息傳輸?shù)脑O(shè)備，其性能好壞將直接影響信息傳輸速率和 工作穩定性。澆封兼本安型交換機把 RS485 信號模塊、CAN 信號模塊、以太網模塊、無 線通訊模塊、澆封型電源模塊等器件融合在一起，共同置于不銹鋼殼體中，實現數據的接 收與發送，交換機同時配接 RS485 信號接口、CAN 信號接口、網絡光信號接口、網絡電 信號接口和無線接口，可以輸出 RS485 信號、CAN 信號、無線信號、網絡光信號和網絡電 信號。
1.4 型號說明
KJ J 127
1.5 外形尺寸
外形尺寸：530mm×380mm×120mm
重 量：約 12kg
1.6 防爆類型
防爆型式：礦用澆封兼本質安全型，
防爆標志：Ex mb [ib Mb] I Mb。
2 環境條件
額定工作電壓
交換機
礦用監測、控制系統或設備
a) 環境溫度：0℃~+40℃;
b) 平均相對濕度：不大于 95%RH（+25℃);
c) 大氣壓力：80kPa～110kPa；
d) 無顯著振動和沖擊的場合；
e) 無濺水、淋水的場所；
f) 煤礦井下有甲烷爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。
3 電氣性能
3.1 供電電源：
a) 額定電壓：AC 127V；
b) 額定電流：≤1A；
c) 預期短路電流：50A。
3.2 以太網光信號 1：
a) 接口數量：2 路；
b) 傳輸方式：TCP/IP 全雙工；
c) 接口類型：LC（單模雙纖，波長：1310nm）
d) 傳輸速率：1000Mbps；
e) 光發射功率：（-15～0）dBm；
f) 接收靈敏度：≤-25dBm；
g) 最大傳輸距離：10km（使用 MGTSV 煤礦用通信光纜，衰減系數：0.5dB/km，光纖接點總數 20 個，10 個熱熔接點，每個熱熔接點衰減0.03dB；8 個冷熔接點，每個冷熔接點衰減0.3dB；2 個活動接 點，每個活動連接點衰減 1dB）。
3.3 以太網光信號 2：
a) 接口數量：1 路；
b) 傳輸方式：TCP/IP 全雙工；
c) 接口類型：SC（單模雙纖，波長：1310nm）
d) 傳輸速率：100Mbps；
e) 光發射功率：（-15～0）dBm；
f) 接收靈敏度：≤-25dBm；
g) 最大傳輸距離：10km（使用 MGTSV 煤礦用通信光纜，衰減系數：0.5dB/km，光纖接點總數 20 個，10 個熱熔接點，每個熱熔接點衰減0.03dB；8 個冷熔接點，每個冷熔接點衰減0.3dB；2 個活動接 點，每個活動連接點衰減 1dB）。
3.4 以太網電信號：
a) 接口數量：8 路；
b) 傳輸方式：TCP/IP 全雙工；
c) 傳輸速率：100Mbps；
d) 信號工作電壓峰值：≤5V；
e) 傳輸距離：100m（使用MHYV 4×2（7/0.37mm）煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜）。
3.5 無線傳輸方式：
a） 接口路數：2路；
b） 傳輸方式：WIFI；
c） 工作頻率： (2400～2500)MHz；
d） 發射功率（天線前）：（0～20）dBm；
e） 接收靈敏度： ≤-75dBm；
f） 傳輸距離：100m（空曠無遮擋）。
3.6 UWB 信號：
a） 接口路數：2路；
b） 傳輸方式：UWB
c） 工作頻率： (3.5～4.5)GHz；
d） 發射功率（天線前）：（0～10）dBm；
e） 接收靈敏度： ≤-80dBm；
f） 傳輸距離：100m（空曠無遮擋）。
3.7 全向天線（簡單裝置）：
a） 數量：2個；
b） 規格型號：AS-OA2450ATG10；
c） 標稱增益：10dBi；
3.8 全向天線（簡單裝置）：
a） 數量：2個；
b） 規格型號：AS-0A3950ATG8-NJ；
c） 標稱增益：8dBi；
3.9 RS485 信號傳輸：
a） 傳輸路數：4路；
b） 傳輸方式：半雙工；
c） 傳輸速率：9600bps；
d） 工作電壓峰峰值：≤10V；
e） 最大傳輸距離：200m（MHYVP 1 ×4（7/0.37mm）煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信 電纜）
3.10 CAN 信號傳輸：
a） 傳輸路數：2路；
b） 傳輸方式：半雙工；
c） 傳輸速率：250kbps；
d） 工作電壓峰峰值：≤5V；
f） 最大傳輸距離：200m（MHYVP 1 ×4（7/0.37mm）煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信 電纜）
3.11 最大網絡重構自愈能力
最大網絡重構自愈能力：≤500ms。
3.12 設備吞吐量
設備吞吐量：≥2900Mbps。
3.13 最大轉發速率
交換機各類端口的最大轉發速率見表 1、表 2、表 3。
表 1 以太網千兆光端口最大轉發速率
幀長（Byte） 64 128 256 512 1024 1280 1518
轉發速率
（幀/S） ≥1041660 ≥675670 ≥407600 ≥232610 ≥118530 ≥95190 ≥80460
表 2 以太網百兆光端口最大轉發速率
幀長（Byte） 64 128 256 512 1024 1280 1518
轉發速率
（幀/S） ≥104166 ≥67567 ≥40760 ≥23261 ≥11853 ≥9519 ≥8046
表 3 以太網百兆電端口最大轉發速率
幀長（Byte） 64 128 256 512 1024 1280 1518
轉發速率
（幀/S） ≥104166 ≥67567 ≥40760 ≥23261 ≥11853 ≥9519 ≥8046
3.14 備用電源
a) 備用電源采用單體電池型號：IFpR32/70，名稱：磷酸鐵鋰電池，生產廠家：深圳潽瑞科技有 限公司。單體電池檢驗報告編號:LAB-R220410002-1(報告簽發日期:2022.9.6)。備用電源采用
6 節串聯組成，額定電壓：19.2V，電池組澆封。
b) 轉換時間: ≤0.5s;
c) 充電電流：≤2A；
d) 充電截止電壓：≤21.9V；
e) 放電終止電壓： ≥12V；
f) 連續工作時間（額定負載）：≥2h；
g) 具有電池管理系統，且應具備單體電池過充電壓保護、單體電池過放保護、充電過流保護、放 電過流保護、輸出短路保護及溫度保護功能。
3.15 基本功能：
h) 交換機符合 IEEE802.3 協議，具有以太網光端口和以太網電端口，支持全雙工；
i) 交換機具有 RS485 信號、CAN 信號接口；
j) 交換機具有無線信號傳輸?shù)墓δ埽?br /> k) 交換機支持環形網絡結構；
l) 交換機具有初始化參數設置和掉電保護功能，初始化參數可通過網絡接口輸入和修改；
m) 交換機具有網管，支持 SNMP 管理功能；
n) 交換機具有 VLAN 功能；
o) 交換機具有自診斷和故障指示功能；
p) 交換機具有流量控制功能；
q) 交換機具有電源、工作狀態、通信狀態指示功能；
r) 交換機具有 2 路 DC12V 電源輸出；
s) 交換機具有備用電源，交流斷電后可工作 2 小時以上。
3.16 本安參數：Um：AC 140V；
12V 電源口（兩路不共地）：Uo：12.5V，Io：2.0A，Co：20μF，Lo：0.1mH；
以太網口：Uo：5V，Io：260mA，Co：50μF，Lo：0.2mH；
RS485 通信口：Uo：6.6V，Io：340mA，Co：50μF，Lo：0.2mH；
CAN 通信口：Uo：6.6V，Io：340mA，Co：50μF，Lo：0.2mH。
4 交換機結構
1 產品概述
1.1 產品執行標準
Q/320300CM139-2024 、 GB/T 3836.1-2021 、 GB/T 3836.4-2021 、 GB/T 3836.9-2021 、MT 209-1990（抗干擾與可靠性除外）、MT/T 1081-2008 、MT/T 210-1990。
1.2 產品功能
KJJ127 礦用澆封兼本安型無線交換機是一種全新的井下寬帶通信設備，完全符合 IEEE 802.3u Ethernet 標準，提供 1000M 快速以太網的能力，可以組成光纖自愈環網，系統在 出現故障時環網冗余倒換時間小于 300ms，提高了系統可靠性。
1.3 用途特點
交換機是實現井下設備狀態信息傳輸?shù)脑O(shè)備，其性能好壞將直接影響信息傳輸速率和 工作穩定性。澆封兼本安型交換機把 RS485 信號模塊、CAN 信號模塊、以太網模塊、無 線通訊模塊、澆封型電源模塊等器件融合在一起，共同置于不銹鋼殼體中，實現數據的接 收與發送，交換機同時配接 RS485 信號接口、CAN 信號接口、網絡光信號接口、網絡電 信號接口和無線接口，可以輸出 RS485 信號、CAN 信號、無線信號、網絡光信號和網絡電 信號。
1.4 型號說明
KJ J 127
1.5 外形尺寸
外形尺寸：530mm×380mm×120mm
重 量：約 12kg
1.6 防爆類型
防爆型式：礦用澆封兼本質安全型，
防爆標志：Ex mb [ib Mb] I Mb。
2 環境條件
額定工作電壓
交換機
礦用監測、控制系統或設備
a) 環境溫度：0℃~+40℃;
b) 平均相對濕度：不大于 95%RH（+25℃);
c) 大氣壓力：80kPa～110kPa；
d) 無顯著振動和沖擊的場合；
e) 無濺水、淋水的場所；
f) 煤礦井下有甲烷爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。
3 電氣性能
3.1 供電電源：
a) 額定電壓：AC 127V；
b) 額定電流：≤1A；
c) 預期短路電流：50A。
3.2 以太網光信號 1：
a) 接口數量：2 路；
b) 傳輸方式：TCP/IP 全雙工；
c) 接口類型：LC（單模雙纖，波長：1310nm）
d) 傳輸速率：1000Mbps；
e) 光發射功率：（-15～0）dBm；
f) 接收靈敏度：≤-25dBm；
g) 最大傳輸距離：10km（使用 MGTSV 煤礦用通信光纜，衰減系數：0.5dB/km，光纖接點總數 20 個，10 個熱熔接點，每個熱熔接點衰減0.03dB；8 個冷熔接點，每個冷熔接點衰減0.3dB；2 個活動接 點，每個活動連接點衰減 1dB）。
3.3 以太網光信號 2：
a) 接口數量：1 路；
b) 傳輸方式：TCP/IP 全雙工；
c) 接口類型：SC（單模雙纖，波長：1310nm）
d) 傳輸速率：100Mbps；
e) 光發射功率：（-15～0）dBm；
f) 接收靈敏度：≤-25dBm；
g) 最大傳輸距離：10km（使用 MGTSV 煤礦用通信光纜，衰減系數：0.5dB/km，光纖接點總數 20 個，10 個熱熔接點，每個熱熔接點衰減0.03dB；8 個冷熔接點，每個冷熔接點衰減0.3dB；2 個活動接 點，每個活動連接點衰減 1dB）。
3.4 以太網電信號：
a) 接口數量：8 路；
b) 傳輸方式：TCP/IP 全雙工；
c) 傳輸速率：100Mbps；
d) 信號工作電壓峰值：≤5V；
e) 傳輸距離：100m（使用MHYV 4×2（7/0.37mm）煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜）。
3.5 無線傳輸方式：
a） 接口路數：2路；
b） 傳輸方式：WIFI；
c） 工作頻率： (2400～2500)MHz；
d） 發射功率（天線前）：（0～20）dBm；
e） 接收靈敏度： ≤-75dBm；
f） 傳輸距離：100m（空曠無遮擋）。
3.6 UWB 信號：
a） 接口路數：2路；
b） 傳輸方式：UWB
c） 工作頻率： (3.5～4.5)GHz；
d） 發射功率（天線前）：（0～10）dBm；
e） 接收靈敏度： ≤-80dBm；
f） 傳輸距離：100m（空曠無遮擋）。
3.7 全向天線（簡單裝置）：
a） 數量：2個；
b） 規格型號：AS-OA2450ATG10；
c） 標稱增益：10dBi；
3.8 全向天線（簡單裝置）：
a） 數量：2個；
b） 規格型號：AS-0A3950ATG8-NJ；
c） 標稱增益：8dBi；
3.9 RS485 信號傳輸：
a） 傳輸路數：4路；
b） 傳輸方式：半雙工；
c） 傳輸速率：9600bps；
d） 工作電壓峰峰值：≤10V；
e） 最大傳輸距離：200m（MHYVP 1 ×4（7/0.37mm）煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信 電纜）
3.10 CAN 信號傳輸：
a） 傳輸路數：2路；
b） 傳輸方式：半雙工；
c） 傳輸速率：250kbps；
d） 工作電壓峰峰值：≤5V；
f） 最大傳輸距離：200m（MHYVP 1 ×4（7/0.37mm）煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信 電纜）
3.11 最大網絡重構自愈能力
最大網絡重構自愈能力：≤500ms。
3.12 設備吞吐量
設備吞吐量：≥2900Mbps。
3.13 最大轉發速率
交換機各類端口的最大轉發速率見表 1、表 2、表 3。
表 1 以太網千兆光端口最大轉發速率
幀長（Byte） 64 128 256 512 1024 1280 1518
轉發速率
（幀/S） ≥1041660 ≥675670 ≥407600 ≥232610 ≥118530 ≥95190 ≥80460
表 2 以太網百兆光端口最大轉發速率
幀長（Byte） 64 128 256 512 1024 1280 1518
轉發速率
（幀/S） ≥104166 ≥67567 ≥40760 ≥23261 ≥11853 ≥9519 ≥8046
表 3 以太網百兆電端口最大轉發速率
幀長（Byte） 64 128 256 512 1024 1280 1518
轉發速率
（幀/S） ≥104166 ≥67567 ≥40760 ≥23261 ≥11853 ≥9519 ≥8046
3.14 備用電源
a) 備用電源采用單體電池型號：IFpR32/70，名稱：磷酸鐵鋰電池，生產廠家：深圳潽瑞科技有 限公司。單體電池檢驗報告編號:LAB-R220410002-1(報告簽發日期:2022.9.6)。備用電源采用
6 節串聯組成，額定電壓：19.2V，電池組澆封。
b) 轉換時間: ≤0.5s;
c) 充電電流：≤2A；
d) 充電截止電壓：≤21.9V；
e) 放電終止電壓： ≥12V；
f) 連續工作時間（額定負載）：≥2h；
g) 具有電池管理系統，且應具備單體電池過充電壓保護、單體電池過放保護、充電過流保護、放 電過流保護、輸出短路保護及溫度保護功能。
3.15 基本功能：
h) 交換機符合 IEEE802.3 協議，具有以太網光端口和以太網電端口，支持全雙工；
i) 交換機具有 RS485 信號、CAN 信號接口；
j) 交換機具有無線信號傳輸?shù)墓δ埽?br /> k) 交換機支持環形網絡結構；
l) 交換機具有初始化參數設置和掉電保護功能，初始化參數可通過網絡接口輸入和修改；
m) 交換機具有網管，支持 SNMP 管理功能；
n) 交換機具有 VLAN 功能；
o) 交換機具有自診斷和故障指示功能；
p) 交換機具有流量控制功能；
q) 交換機具有電源、工作狀態、通信狀態指示功能；
r) 交換機具有 2 路 DC12V 電源輸出；
s) 交換機具有備用電源，交流斷電后可工作 2 小時以上。
3.16 本安參數：Um：AC 140V；
12V 電源口（兩路不共地）：Uo：12.5V，Io：2.0A，Co：20μF，Lo：0.1mH；
以太網口：Uo：5V，Io：260mA，Co：50μF，Lo：0.2mH；
RS485 通信口：Uo：6.6V，Io：340mA，Co：50μF，Lo：0.2mH；
CAN 通信口：Uo：6.6V，Io：340mA，Co：50μF，Lo：0.2mH。
4 交換機結構

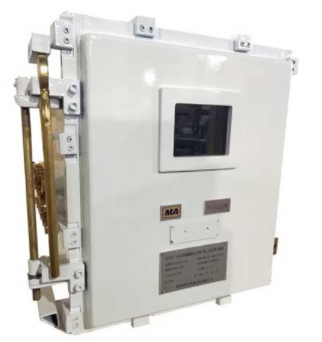

4.1 交換機外觀
