杜安環保QJB7.5/4-2500/2-48/B潛水推流器耦合安裝
完整的潛水推流器組成部分及供貨范圍（不限于此）：
裝配完整的水下推進器（包括螺旋槳、機械密封、軸等）
全銅線圈潛水電機
推流器導軌及固定支架、電纜固定件、轉向及其定位裝置
不銹鋼提升鏈或鋼絲繩
吊架固定座
移動吊架及提升裝置
每臺推進器需提供10m水下電纜及固定件、接頭、緊固件、電纜接線箱
滲漏、過熱、低液位保護裝置
所有連接附件、化學地腳螺栓
|
設備型號 |
?2500 Pe=7.5kW |
?1800 Pe=4.3kW |
|
形式 |
水下推進器 |
水下推進器 |
|
葉輪直徑 |
D=2500 |
D=1800 |
|
槳葉數量 |
2 |
2 |
|
電機功率(kW) |
7.5 |
4.3 |
|
電源 |
380V/3ph/50Hz |
380V/3ph/50Hz |
|
電機防護等級/絕緣等級 |
IP68/H |
IP68/H |
|
噪聲（dB(A)） |
≤55 |
≤55 |
|
無故障工作時間 |
8000小時 |
8000小時 |
|
使用壽命 |
20年 |
20年 |
杜安環保QJB潛水推流器結構說明：
A. 一般要求
江蘇杜安環保應根據客戶使用現場的池型和水深，合理調整推進器的安裝位置，并提供圖紙及性能曲線。
低速推進器（2槳式）為低轉速。
低速推進器工作時，要求池底水平流速大于0.3m/s，以防發生沉淀。
低速推進器應能沿導桿上下移動，升降自如，并可進行水平和垂直方向的調整，并設有安全制動裝置。

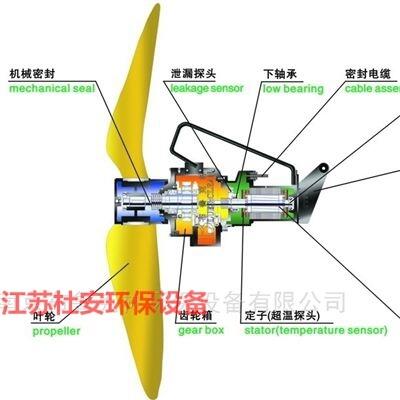

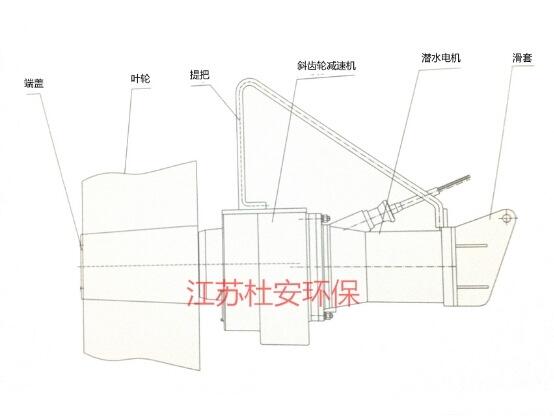

B. 低速推進器的結構
a螺旋槳
低速推進器采用具有良好自清功能、工作時無振動、且經過優化設計的軸流葉輪，并經過動平衡試驗。葉輪應能高效地攪拌推動池底流體的流動。所有槳葉都應具有相同的形狀。
水下推進器螺旋槳為水力平衡無堵塞后曳設計。
螺旋槳和軸之間采鍵連接固定在軸的端部，并加以密封，葉輪和軸必須須用鎖定裝置以防葉輪和軸無論是正轉還是偶爾發生反轉都不會發生松動。
螺旋槳應作動平衡和靜平衡試驗。
低速推進器與電機同軸。
低速推進器螺旋槳的軸須是電機軸的延伸。
b軸承
所有軸承的設計壽命為100000小時。
c機械密封
水下推進器應配有一個雙機械密封系統。密封在油腔內運行，該油腔能以一穩定的流速對重疊的密封面進行潤滑。
d電機
水下推進器的電機應為潛水電機，定子繞組和定子進線的絕緣等級為H級絕緣溫度155℃，電機的防護等級為IP68。
電機應設計成可連續處理攪拌40℃的介質，每小時起動10次。為監控每相繞組上的溫度，在定子進線線圈中應裝有熱敏開關，可與電機過載保護相連接并與控制柜相連接。
供貨商需提供電機的每個保護傳感器的信號規格，保證信號能傳送到MCC。
電機的定子繞組安裝超溫傳感器。
安裝防滲漏傳感器防止液體進入定子繞組。
水檢測裝置應安裝在電機的電纜接線室內。
電機的額定功率應大于規定點軸功率的1.1倍。
e電纜進線密封
電纜進線密封設計應能消除一定的扭矩，形成一個防水的潛水密封。該密封應保證電纜的更換，不能用環氧、硅或其它二次密封系統進行密封。
電纜接頭部分，應采取措施防止由于溫差引起的電纜內外空氣交換。
電纜在水中應進行適當?shù)墓潭ǎ邪藨?yīng)提供固定裝置。
f導桿及支架
導桿應設上、中、下三點支撐，應根據攪拌器安裝位置、池的實際結構圖來設計支架。

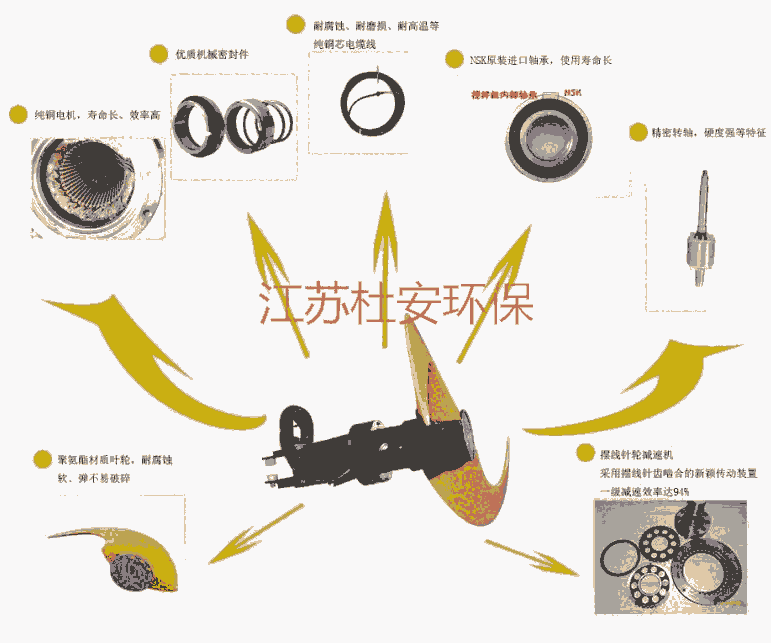

杜安環保潛水推流器主要零部件材料
|
水下推進器螺旋槳 |
強化聚氨脂 |
|
軸 |
AISI 420 |
|
機械密封 |
碳化鎢或碳化硅 |
|
鏈/鋼絲繩 |
AISI 316 |
|
導桿及支架 |
AISI 316 |
|
吊架及支座 |
AISI 316 |
|
所有連接附件/預埋件地腳螺栓 |
AISI 316 |
杜安環保潛水推流器出廠檢驗：
每臺水下推進器都應做以下試驗（不限于此）：
· 外觀檢驗
· 運行狀態試驗
· 潛水電機內腔的氣壓試驗
· 潛水電機各項指標的測定
·水下推進器承受工作壓力的零部件均進行歷時5min的水壓試驗而無滲漏，試驗壓力為1.5倍的工作壓力，但不低于0.2MPa。
