商品詳情
IGBT模塊幾個管腳?
IGBT的封裝很多，有14封裝，6封裝，2封裝，單管。它們的管腳數是不一樣的。其中常用的是2封裝，即上下橋。這種器件有7管腳，分別是1、上橋E下橋C。2、下橋E。3、上橋C。4、上橋G。5、上橋GE保護的E。6、下橋GE保護的E。7、下橋G。
變頻器為什么用12個IGBT模塊?
小功率用的是集成模塊，一個就可以了，但是一般也就只是做到15KW，18.5KW到90KW一般用三個IGBT,110KW用6個IGBT ,因為變頻器用IGBT zui大一般做到400A左右，90KW的要360A，所以3個可以滿足，110KW要440A，的話要兩組250A的模塊，達到500A，像200KW變頻器，需要的IGBT達到800A，也就是兩組400A，放大的話，可以是3組300A，或者4組250A，也就是12個IGBT,這樣放大，可以承受很大的瞬間電流。變頻器核心的就是IGBT,成本zui高的也是IGBT,體現一個品牌的也是在IGBT的運用能力上。

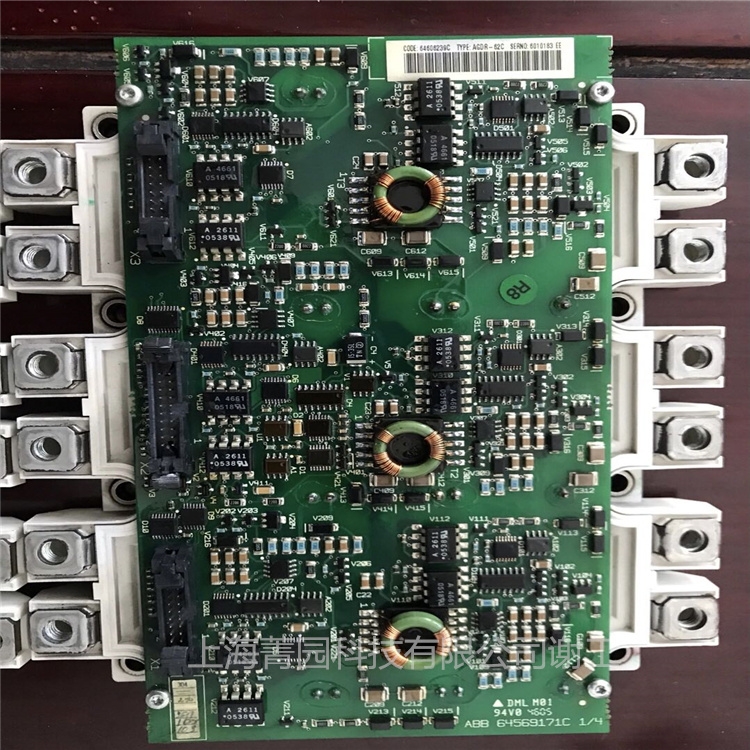

ABB模塊FS225R12KE3/AGDR-62C
IGCT集成門極換流晶閘管(Intergrated Gate Commutated Thyristors)是一種中壓變頻器開發的用于巨型電力電子成套裝置中的新型電力半導體開關器件(集成門極換流晶閘管=門極換流晶閘管+門極單元)。1997年由ABB公司提出。
