安科瑞無線測溫收發器顯示單元 ATP007 觸摸屏適用于高壓開關柜觸點及接點、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測。該觸摸屏可以與無線測溫收發器搭配使用，實現240個無線測溫傳感器數據采集，匹配的傳感器包括ATE100、ATE200、ATE100P、ATE200P、ATE400等。無線溫度傳感器與收發器交換通過無線信號傳送，不會影響系統的絕緣性能，使用更安全。
|
項目 Items |
指標 Features |
|
|
觸摸屏型號 Type of touch screen |
ATP007,ATP010 |
|
|
工作電源 Power source |
DC 24V（±10%），15W |
|
|
測溫點數 Points?of temperature |
240點 240 points |
|
|
測溫范圍 Range of temperature |
-50℃~125℃ |
|
|
溫度精度 Precision |
±1℃ |
|
|
傳感器電池壽命 Battery life |
≥5年 ≥5 years |
|
|
通訊 communication |
接口Interface |
RS485/以太網?RS485/Ethernet MODBUS-RTU |
|
|
協議Protocol |
Modbus-RTU/ Modbus-TCP 2400、4800、9600、19200 |
|
環境要求 |
工作溫度 Temperature |
0℃~50℃ |
|
|
相對濕度 Humidity |
≤95% |
|
|
海拔高度 Altitude |
≤3000m |
測溫元器件
1測溫傳感器
a.無線測溫傳感器：安裝于待測溫接點，采集溫度量并通過無線方式傳輸?shù)膫鞲衅鳌?

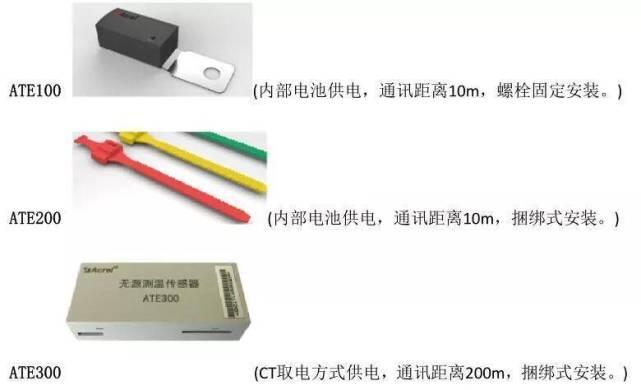

目前無線測溫傳感器有四款：

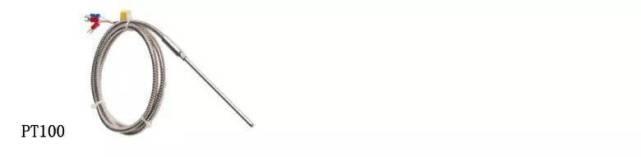

b.有線測溫傳感器：安裝于待測溫接點，采集溫度量并通過有線方式傳輸?shù)膫鞲衅�。目前有線測溫傳感器主要是PT100：
2接收/顯示單元

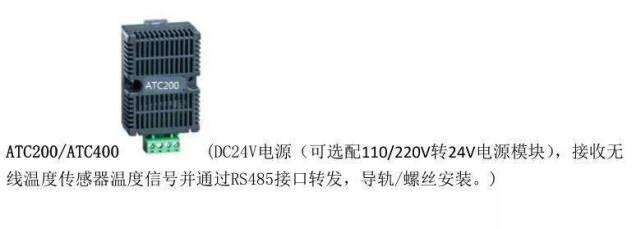

a. 配有一路 RS485 接口的無線測溫收發器：

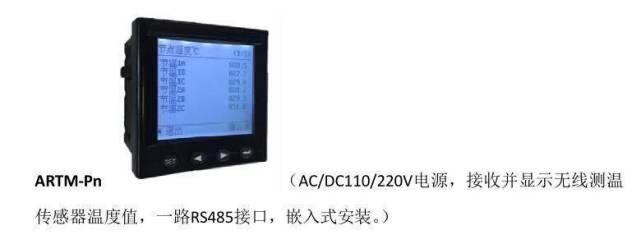

b. 無線測溫裝置ARTM-Pn：

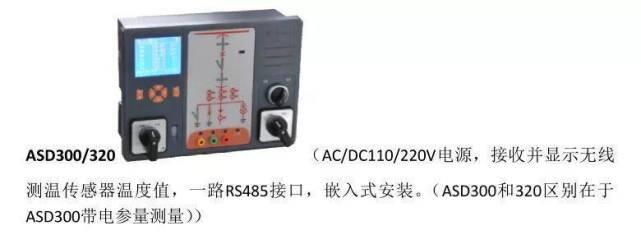

c. 智能操控裝置ASD300/320:

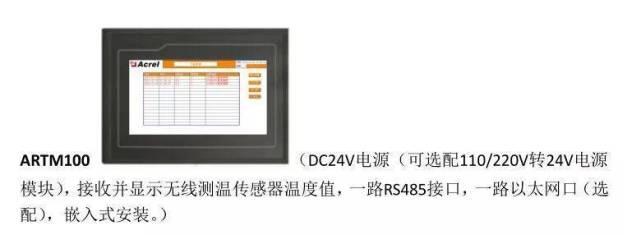

d. 集中測溫顯示ARTM100：

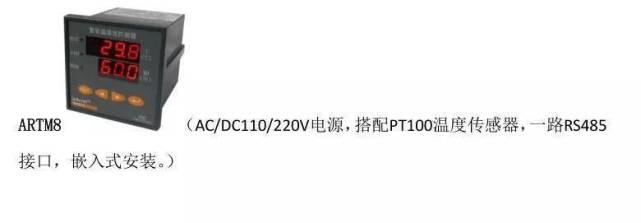

e. 溫度巡檢儀ARTM8:
在線測溫系統配置

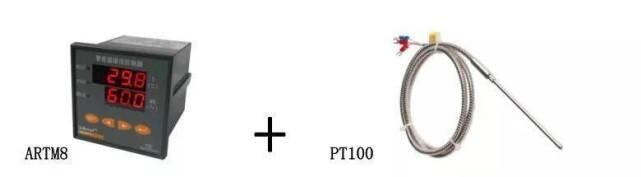

1低壓電氣接點有線測溫/變壓器繞組測溫
說明：ARTM8溫度巡檢儀可配8路PT100傳感器，有線連接，測量低壓電氣接點時傳感器PT100需做好絕緣處理。

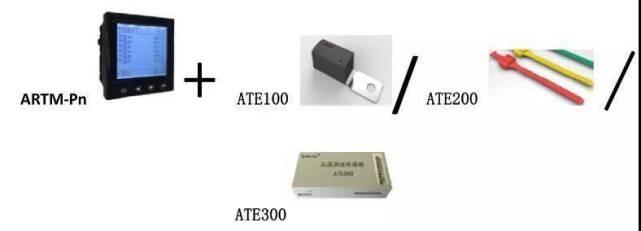

2高低壓柜內電氣接點無線測溫（單柜就地顯示）
說明：ARTM-Pn 無線測溫裝置可連接 18 路無線溫度傳感器，無源（CT 取電）方式為 ATE300（捆綁式安裝），有源（電池供電）方式為 ATE100（螺栓式安裝，主要用于電纜/銅排等螺絲固定的搭接點）和 ATE200（表帶式，主要用于斷路器觸頭等接點捆綁安裝，因安裝較 ATE100 更方便，電纜/銅排等搭接點也常選用）。

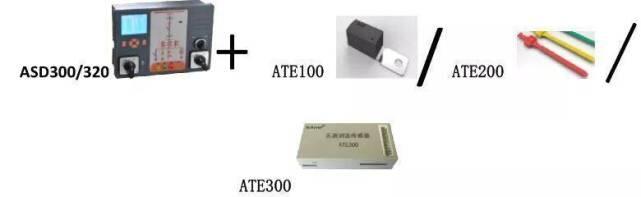

3高低壓柜內電氣接點無線測溫帶操顯功能（就地顯示）
說明：ASD300/320 智能操控裝置可連接 12 路無線溫度傳感器，無源（CT 取電）方式為 ATE300（捆綁式安裝），有源（電池供電）方式為 ATE100（螺栓式安裝，主要用于電纜/銅排等螺絲固定的搭接點）和 ATE200（表帶式，主要用于斷路器觸頭等接點捆綁安裝，因安裝較 ATE100 更方便，電纜/銅排等搭接點也常選用）。

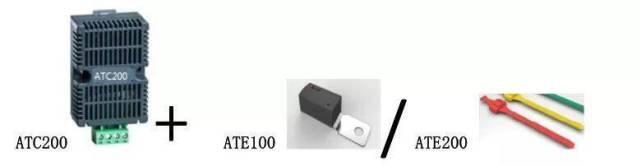

4高低壓柜內電氣接點無線測溫（不需要就地顯示）
說明：ATC200 無線溫度收發器可連接 12 路有源無線溫度傳感器， ATE100（螺栓式安裝，主要用于電纜/銅排等螺絲固定的搭接點）和 ATE200（表帶式，主要用于斷路器觸頭等接點捆綁安裝，因安裝較 ATE100 更方便，電纜/銅排等搭接點也常選用）。僅限于接收同一臺開關柜內有源無線溫度傳感器溫度信號，如柜內無線溫度傳感器數量大于 12 點，需配置多個收發器。）

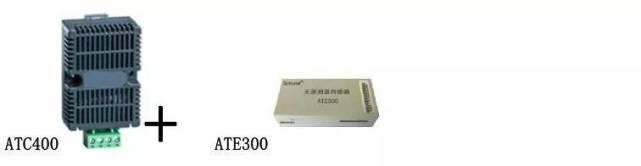

5集中式（ATC400）
說明：ATC400 無線溫度收發器可連接 240 路無源無線溫度傳感器 ATE300（捆綁式安裝），可接收多臺柜內的無線溫度傳感器溫度信號。
6高低壓柜內電氣接點無線測溫（集中就地顯示）

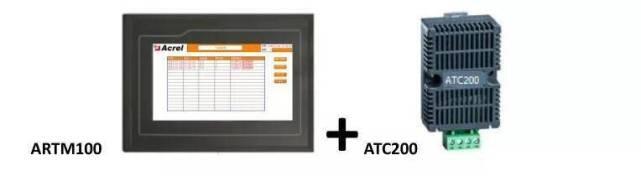

a） 觸摸屏搭配 ATC200
說明：觸摸屏通過 RS485 總線連接多個 ATC200 實現開關柜溫度集中顯示，每個觸摸屏可接20只ATC200，每個ATC200可接12只有源無線溫度傳感器。
b) 觸摸屏搭配 ATC400
說明：觸摸屏通過 RS485 接口連接一只 ATC400 實現開關柜溫度集中顯示，一只個 ATC200可接收 240 只有源無線溫度傳感器。

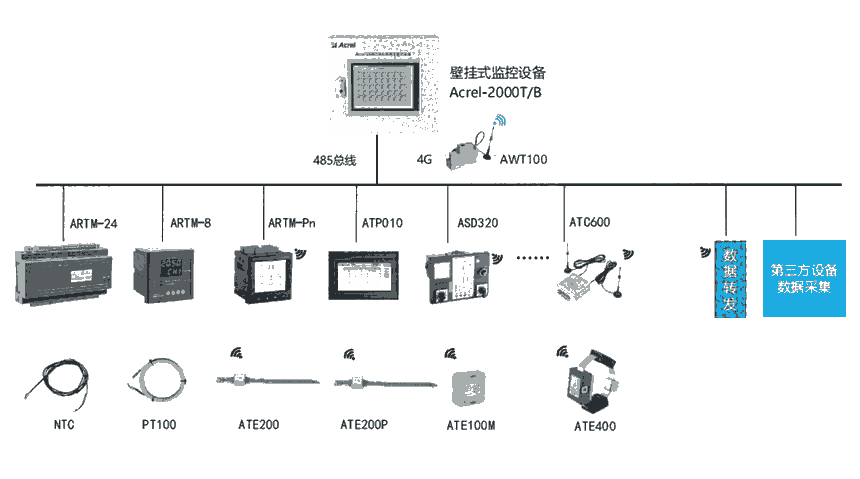

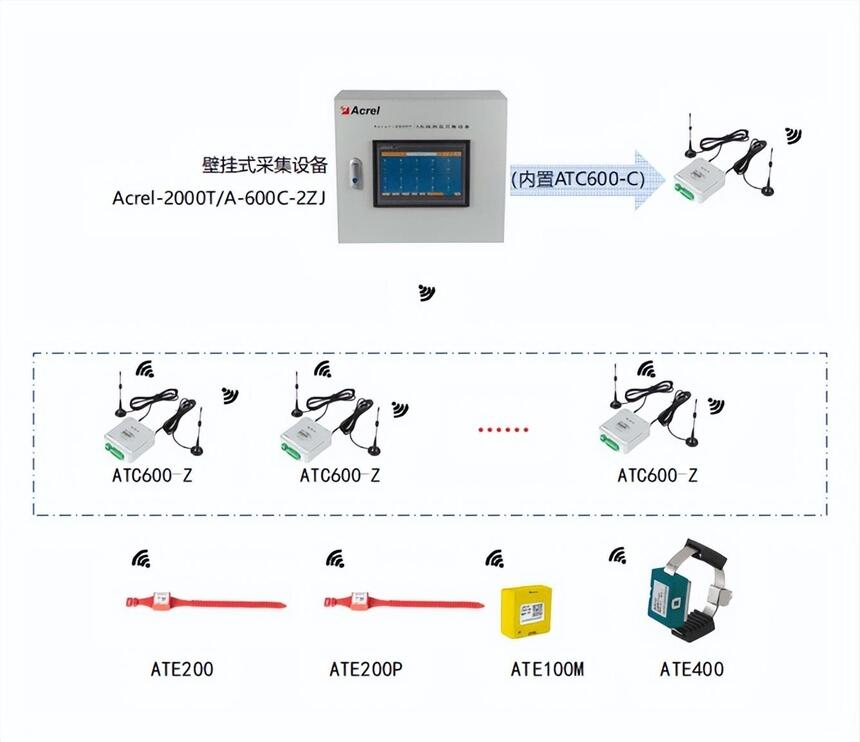

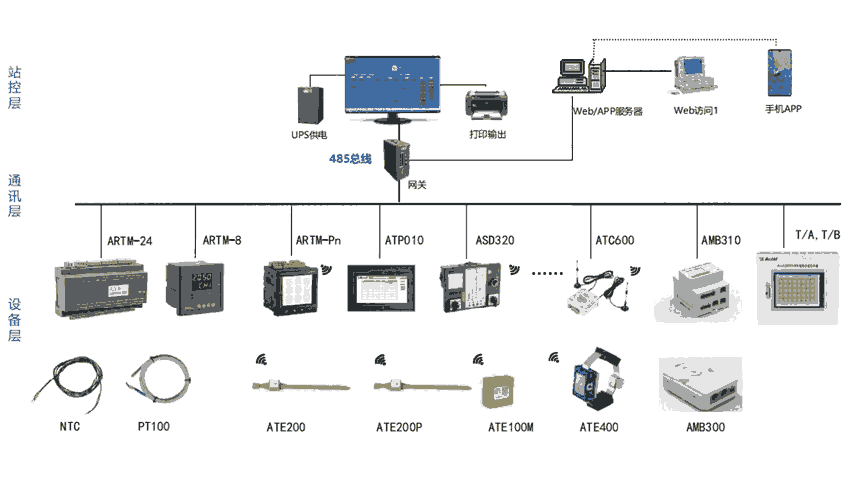

7其他組網方案
