一、 概述（備注：其它未注明或有沖突在HB 6577-2014標準為準）

民用飛機機艙內部非金屬材料燃燒煙密度測定儀是依據中華人民共和國航空行業標準HB 6577-2014 《民用飛機機艙內部非金屬材料煙密度試驗方法》 中所規定的技術條件而研究研制的一種新型測定煙密度的測試設備，適用于測定民用飛機機艙內部非金屬材料燃燒時所產生的煙霧的比光密度，并以比光密度為試驗結果。它用于評定在規定條件下塑料的發煙性能。

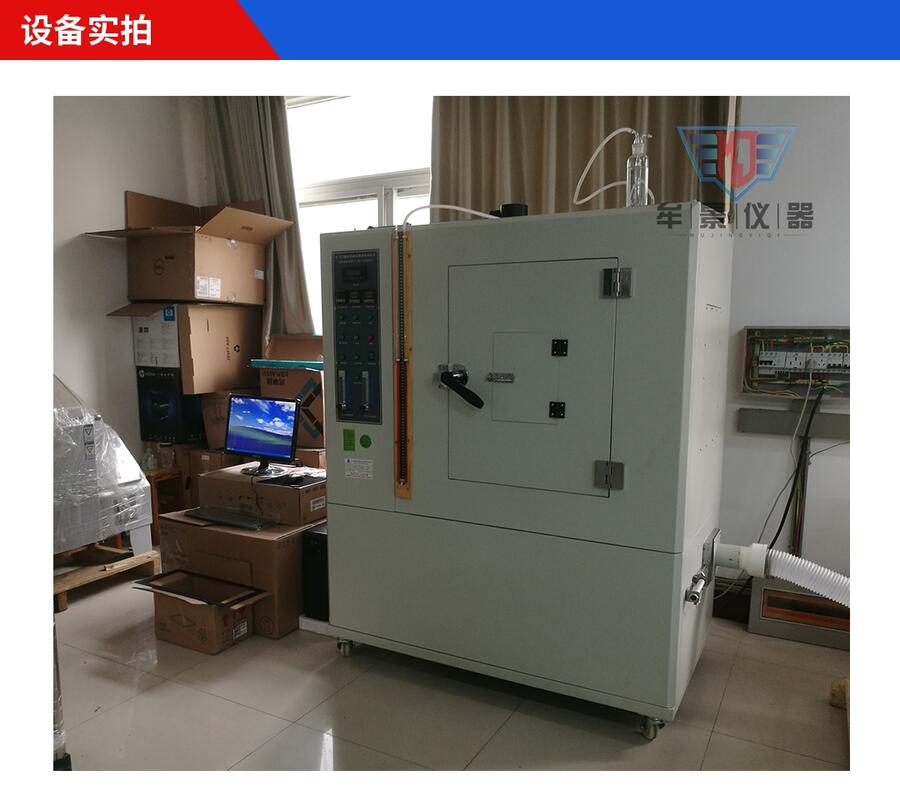

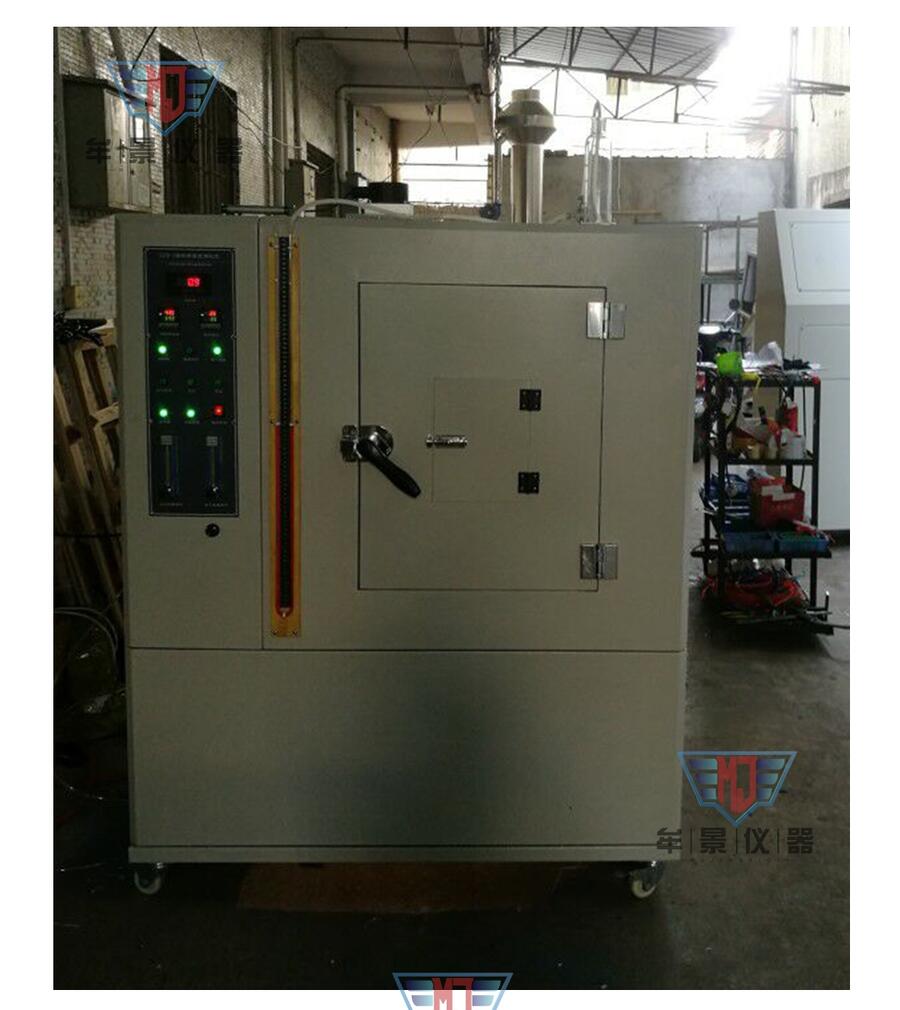

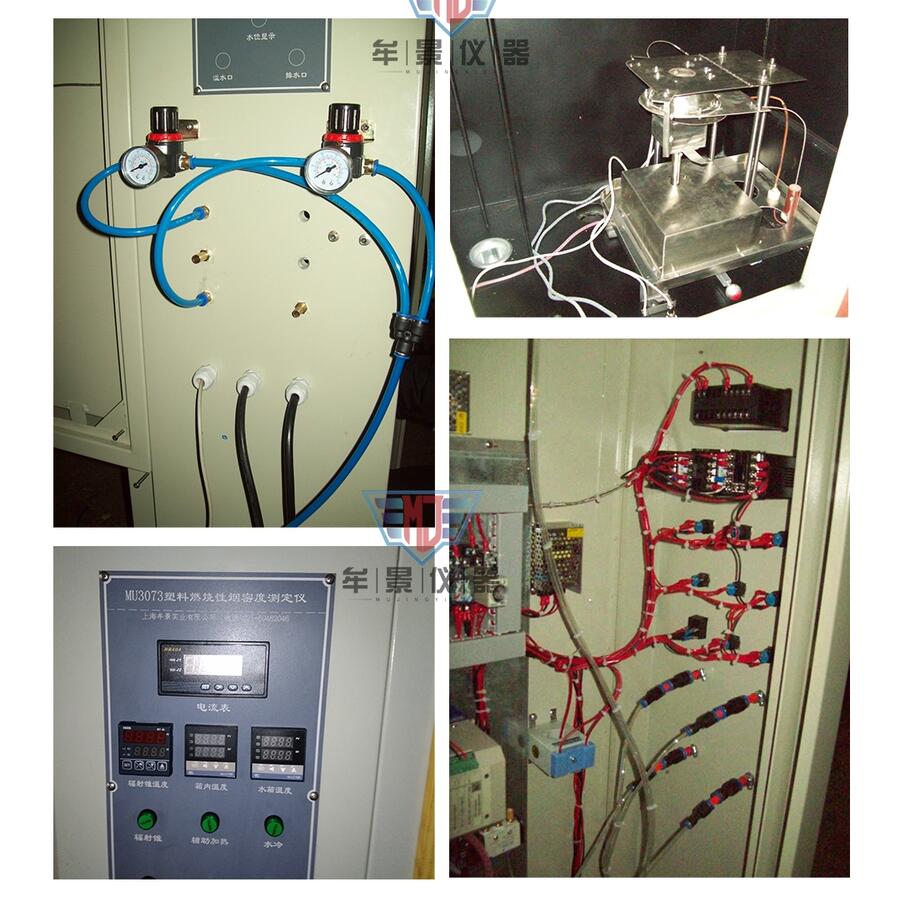

整個儀器由密閉試驗箱、光度計測量系統、輻射錐、燃燒系統、點火器、試驗盒、支架、測溫儀表以及煙密度測試軟件組成；電路采用單片機開發，技術含量高、性能穩定。此儀器適合于所有的民用飛機機艙內部非金屬材料，也可適用于其它材料的評估（如塑料、橡膠、紡織品覆蓋物、涂漆面、木材和其它材料），被民用飛機機艙內部非金屬材料行業、塑料行業、固體材料行業之生產工廠以及科研試驗單位廣泛使用。

二、 主要技術指標及工作條件

本設備的主要技術指標及工作條件，完全依據中華人民共和國航空行業標準HB 6577-2014 《民用飛機機艙內部非金屬材料煙密度試驗方法》中所規定的技術條件而研究制定，符合中華人民共和國航空行業標準HB 6577-2014 《民用飛機機艙內部非金屬材料煙密度試驗方法》，并以上述標準中規定的各項條款、技術指標及技術要求為依據，作為該設備的性能評價、驗收條件和驗收標準。

1、 煙箱內尺寸：長914mm±3mm，寬610mm±3mm，高914mm±3mm。

2、 儀器尺寸：長1110mm±10mm，寬750mm±10mm，高2040mm±10mm。

3、 功率：220V，4KW。（應該表明該設備的總功率）

4、 （煙密度）0—924六檔自動換檔

5、 測量范圍：0.0001—100%；

6、 測量精度：±3%；

7、 工作電壓：200—240V  50Hz；

8、 環境溫度：室溫—40℃

9、 相對溫度：≤85%；

10、 工作環境：儀器運行時，應避免強光直射、并無強制空氣流動現象。

11、 測量軟件：其于WINDOWS  XP操作界面，可測試的主要數據有煙霧光密謀、比光密度、質量光密度、質量損失、質量損失速率、平均煙密度等。還具有標定、編輯、測試、參數調節等操作界面。

12、 LabVIEW風格。顯示透過率與時間曲線。

13、 試樣尺寸：75×75mm。

14、 光源電壓：6.5V    工作電壓：4V±0.2V。

15、 光源色溫：2200K±100K。

16、 光速直徑51mm，計算機根據光線變化自動記錄比光密度。

17、 濾光片：放大濾光片  光學密度2.0；校準用濾光片  光學密度3.0；補償濾光片  光學密度0.5各1個共3片。

18、 下光圈有環形加熱器，使光窗上的溫度在50℃—55℃，可使該表面上煙濃度降到。

19、 加熱錐：功率2600W，溫度控制范圍：0—1000℃，熱電偶測溫，配有自動冷端補償。

20、 熱流輻射計：熱流計信號計算機采集計算。

21、 輔助加熱器：功率500W，可使試驗箱內部溫度穩定在40℃±10℃或55℃±10℃。

22、 燃氣：純度95%以上的炳烷，最小壓力為3.5kPa±kPa。

23、 計算機自動控制，采集，記錄和結果結算。

24、 重量：約500Kg。

25、 儀器尺寸：1.22M×0.68M×2M

26、 配置標準：符合HB 6577-2014
