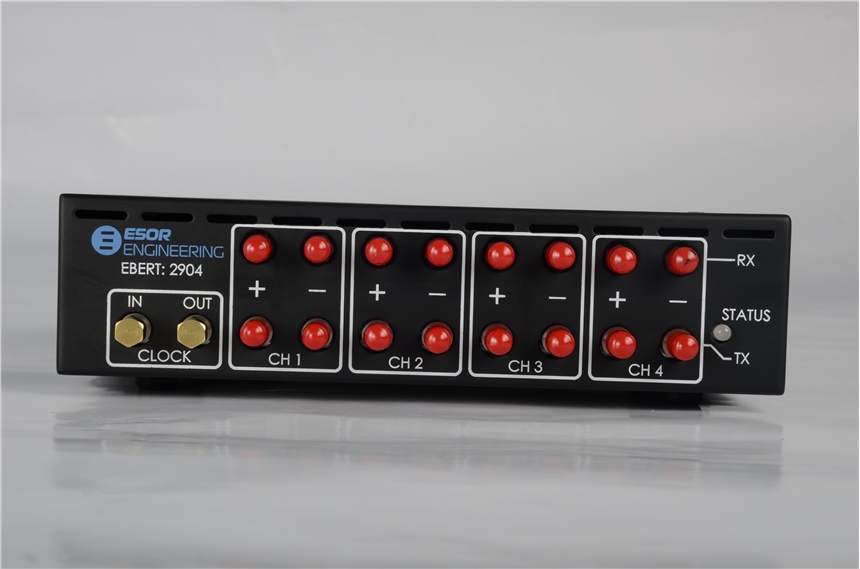

2904 4通道25Gbps（100G）誤碼儀

一款高性能、靈活且經濟高效的四通道脈沖碼形發生器（PPG）和誤差檢測器（ED），可在
24.6至29.5 Gb/s的速度下運行，并具有半速率（有關更高或更低的操作，請咨詢工廠）。它能夠生成偽
隨機位序列（PRBS）或用戶定義的40位固定碼形，以測試數字通信系統鏈路的信號完整性。支持2^7、9、
15、23、31的PRBS碼形。它是一個獨立的誤碼率（BER）測試解決方案，結合了一個內部全速率時鐘合成
器，因此避免了外部精密時鐘源的費用。
它的小尺寸允許它靠近被測設備（DUT），或使用TX驅動器前和后強調控制功能進一步遠離，以補償
電纜和互連損耗。它還具有非破壞性的綜合眼圖輪廓捕捉功能，以及快速的眼圖高度和寬度測量功能。
它在所有端口上集成了內部交流耦合電容器，以避免CML偏壓問題，并保護設備和DUT。PPG-TX輸出的
典型Jpp為-6 ps，Jrms為-1 ps，可調范圍為200至1100 mVpp DIFF，可提供包括串擾測量在內的廣泛測試
范圍。其他特性包括靜噪、極性反轉、信號丟失和誤碼插入。
該系統通過符合USB2.0標準的端口進行控制，并提供GUI來評估系統的性能。API命令集用于簡化與現
有工廠軟件自動化控制的集成。圖形用戶界面包括一個API選項卡，因此您可以輕松地查看命令體系結構。
功能和特點
4
主要特點和優點：
? 四通道NRZ脈沖碼形發生器和誤碼檢測器
? 工作范圍在24.6至29.5 GB/s之間，并有半速率
? 典型Jrms為1 ps，Jpp為6 ps
? 2^7、9、15、23、31和錯誤插入的PRBS模式
? 非破壞性眼圖監護儀
? 帶PPM偏移控制的可調內部時鐘合成器
? 可調時鐘輸出頻率和振幅
? 同步并行測試系統的外部時鐘輸入
? 可調200至1100 mVpp DIFF輸出，帶靜噪
? 可調光標前后強調控制
? Tx和Rx極性反轉
? 信號丟失指示器
? 40位可編程固定碼形
? USB 2.0由API命令集或GUI軟件控制
? 提供獨立配置選項



? 體積小，216W x 60H x 140D mm
? 集成冷卻風扇
? 1年保修
應用
5
主要特點和優點：
2904 PPG和ED是一個獨立的測試系統，或者可以與其他高速測試設備一起使用，以獲得額外的測試能力。它測量輸
入模式每一位的能力被用作測量通信鏈路可靠性和性能的工具，以確定隨時間推移的誤碼率或通過改變鏈路的參數。PPG
本身可以與高帶寬示波器一起使用，以測量被測設備的性能，尋找與數字眼圖（如抖動）相關的常見屬性。ED本身可用
作通信鏈路中的接收器，以監視傳入模式，以確定源物理位置在場外的系統的性能。
它具有將合成器鎖定到外部時鐘源以與其他外部測試設備一起使用或并行運行多個2904系統以擴展到更高的端口計
數的能力。該系統具有PPM補償控制功能，以適應系統公差或隨時間調整其老化。
高保真性能也適合于在非重定時鏈路中進行測試，在這種鏈路中，源需要具有較低的固有抖動，因此可以確定DUT對
系統鏈路測試的貢獻程度。對于需要這種要求的應用，ED具有高靈敏度，或者可以使用外部衰減器將靈敏度提高到更高
的水平。如果要使用自定義零件號將ED靈敏度更改為更高級別，請與工廠聯系。
眼圖捕捉功能還可以洞察輸入數字信號的質量，例如眼圖寬度和形狀，它不打算取代高速范圍，但可以提供關于眼
圖對稱性和交叉寬度的信息，因為ED包含一個限制放大器，以提高靈敏度。
2904設計用于在項目的工程、制造或安裝階段描述高速數字鏈路。這些應用可能包括測試集成電路、光學組件、收
發器、銅纜、背板和互連。2904可用于以太網、光纖通道、Infiniband、PCIe、SONET和專有鏈路標準的符合性測試
