中文名稱：流速儀

英文名稱：current meter

定義：用于測定水流速度的儀器。

概述

便攜式明渠流速/流量計是一種專為水文監測、江河流量監測、農業灌溉、市政給排水、工業污水等行業明渠流速/流量測量的一種便攜式測量儀表。它采用了特殊的超微功耗設計方案，全數字信號處理技術，使得儀表測量更加穩定可靠，測量精度高，可廣泛用于水文、水利、農灌、給排水等需要經常移動測量且現場無電源的場合。

·旋槳回轉直徑:120mm

·旋槳水力螺距:200mm·儀器起轉速度V0:0.045m/s

·儀器測速范圍:0.05-15m/s·每轉發訊次數:2個訊號

·儀器工作水深:0.2-50m

概述
      LS20B型旋槳式高流速儀1986年通過水利部技術鑒定，性能達到國外同類型儀器先進水平。1988年獲水利部科技進步三等獎。1990年被評為國家級新產品。1993 年本儀器參加美國地質調查局（USGS）組織的國際流速儀比測，參比的有：中國LS20B型、美國PriceAA型、德國OttC-31型和英國Valeport BFM002型等世界名牌流速儀。比測結果顯示出本儀器特性良好，受到美國專家好評。

 用途及適用范圍
     LS20B型旋槳式高流速儀是一種大量程的江河水文測速儀器。可用于江河、湖泊、渠道和水庫等水體，進行各種高、中、低流速測量，也可用于電站壓力管道和某些科學實驗中，進行高速和特高速測量。
     特 點
    ▲ 特別寬廣的測速量程，且僅用一個旋槳即可滿足各種高、低流速測量
    ▲ 儀器軸承油室動態密封性能良好，在高速高含沙量條件下的黃河上的水文站，經過一個汛期的測流，軸承均無需拆洗。實測最高為4.3m/s，最高含沙量為100kg/m3
    ▲ 采用進口優質工程塑料制造的旋槳，具有高沖擊強度、幾何形狀穩定、耐大氣自然老化等優異的性能。在野外嚴酷自然條件下長期工作，儀器檢定系數K值穩定不變
    ▲ 儀器低速性能—內摩阻特性，可用流速儀內摩阻力矩儀監測，確保儀器低速性能及其測量精度
    ▲ 儀器測量時，其安裝方式靈活、多樣，定向裝置結構合理，可垂直、水平迎合水流方向
    ▲ 儀器結構強度好，安裝、支承牢固，可經受15m/s高流速沖擊，儀器性能穩定、工作可靠
    ▲ 儀器整機呈流線型，且尾翼平衡錘為內置式，水阻小，儀器無附加偏轉力矩，因而可穩定地工作

技術指標

1．旋槳回轉直徑： F120mm

2．旋  槳   螺   距： 200mm（理論）

3．儀器起轉速度：    Vo=0.045m/s

4．儀器臨界速度：    Vk=≤0.13

5．儀器測速范圍：     0.03～15m/s

6．發 訊 元 器 件：    磁鋼——干簧管

7．每轉發訊次數：    2個訊號

8．相   對  誤   差：    V≥Vk時，＜1.5% ； V＜Vk時，＜±5%

9．儀器工作水深：  0.2～50m

10.  使用工作水溫：  0～+40℃

11.  水中懸移質含水沙量： ≤50kg/m3

12.續工作時數：      24h（含沙量50kg,流速5m/s水流條件）

13.  開關觸點容量： 電流≤50mA電壓≤6V

主要結構

按儀器工作原理流速儀主機可分為：旋轉部件、發訊部件、身架部件和尾翼部件。旋轉部件 ：流速儀傳感頭、支撐系統、軸承油室密封裝置、激磁

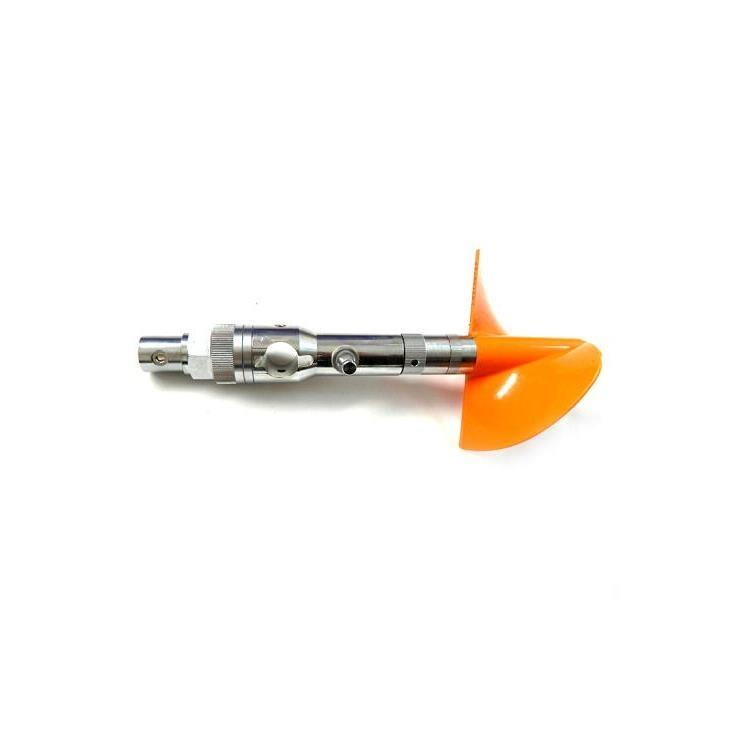

流速傳感頭為一雙葉螺旋槳，安裝于儀器前部的旋轉軸套上，感受水流速度V，并將線速度轉換為定軸旋轉的角速度，其轉速n與流速V存在著一定的函數關系V=Kn+C

支承系統

旋轉支撐部件：

i  8系列2000086MX(F6X F13X4mm)軸承

i9系列 (F6X F15X5mm)軸承

i旋槳軸F6X長90mm

c.最大摩擦力矩Mmax≤3g?cm；

身架部件

身架前端安裝發訊部件，后端安裝尾翼，中間φ20mm垂直孔供安裝測桿或懸掛部分。身架圓柱上方有一密封插座供接線用。

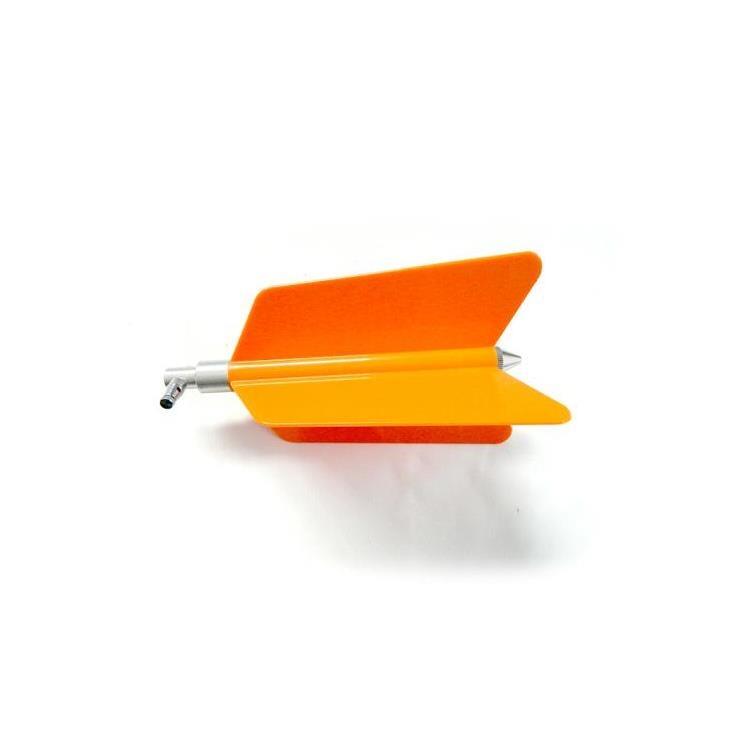

尾翼部件

尾翼部件是儀器定向部分。尾柱中腔有一平衡錘，調整儀器在水中靜平衡。注意：塑料與金屬比重不同，平衡工作應在水中進行。（儀器出廠時已調好。）

特點：1.塑料尾翼為整體注塑件，抗沖擊強度好，可在高速條件下正常工作。2.高速測流時，下傾的尾翼先下水，從而起到定向作用，保證儀器下水瞬間的平衡性。 3.內貯式平衡錘可減少水流阻力和偏轉力矩，使儀器工作穩定。

儀器清洗、加油

?清洗劑為120號汽油（SY1207-85），代用油（90號無鉛汽油）。

?后者溶解能力較差，有害物質難以控制，不易清洗干凈，最好不用。

?儀器油為8號儀表油（GB487-85），運動粘度（50℃時）為6.3～8.5厘沲，粘溫性能好，酸、水份、灰塵和機械雜質等有害物均有嚴格控制，因此，且勿更換其它油。

清洗操作規程

a. 儀器整機外表用自來水沖洗干凈，毛巾拭干水份，將旋槳、身架（含旋轉—發訊部件）和尾翼等分別裝進儀器箱。

b. 以上為一般性的常規清洗、維護。清洗軸承內部時，可用起子擰松發訊座后部孔中的固軸螺釘，將旋轉部件取下。

c. 擰下旋轉套部件，取下軸承油室密封裝置，將支承系統從軸承套中取出。

d. 將軸承套中的儀器油倒在一小容器內，檢查油中是否含有水珠、泥沙等雜質。

e. 將軸承套的孔用汽油清洗干凈、瀝干。

f. 如軸承油室的儀器油潔凈，只要進行一般性清洗。 如果球軸承轉動欠靈活，應單獨清洗 。

用左手食、拇兩指捏住球軸承內圈，放在汽油中，右手中指快速撥轉外圈，使其高速轉動，將污物排出，達到潔凈。

測流須知

1．從儀器箱中取出儀器主機（身架、旋轉—傳訊部件），將旋槳、尾翼裝牢。

2．檢查儀器靈敏度（經驗法）。

3．用計數器檢查儀器訊號。

4．將儀器裝在懸掛設備上，并檢查其正確性和牢固性。高速測流時，為安全、可靠起見，懸掛螺釘端部應裝Φ1mm開口銷，繩鉤（索具套環）的橫銷孔可穿鉛絲扎牢。

儀器主機及附件與計數器的包裝

LS20B型流速儀主機-------1臺

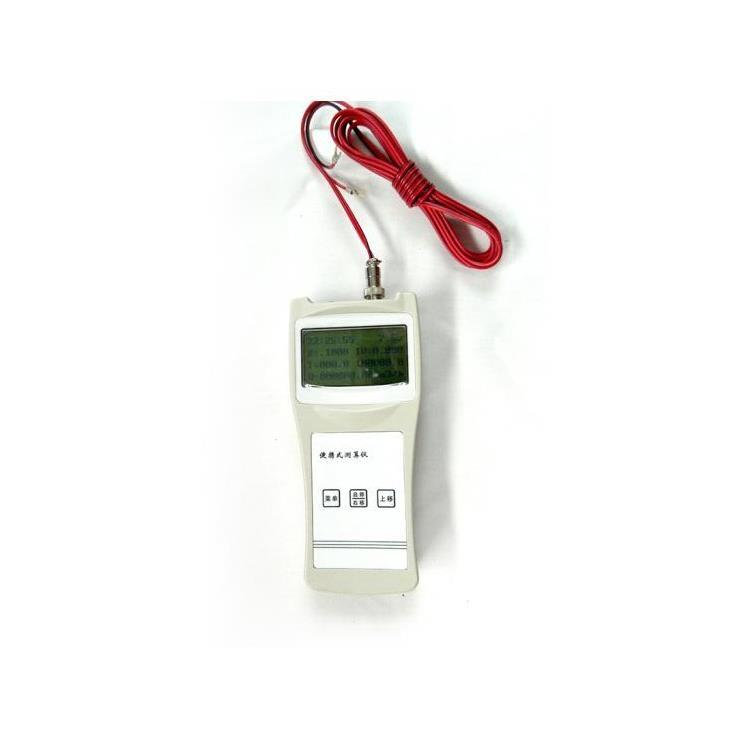

HS-2（HS）通用智能流速儀

計數器------------------------1臺

油瓶(內裝8號儀表油)------1只

扳手（27mm）--------1只

大小起子------------------各1只

3米測桿---------------1根
