| 產品參數 | |||
|---|---|---|---|

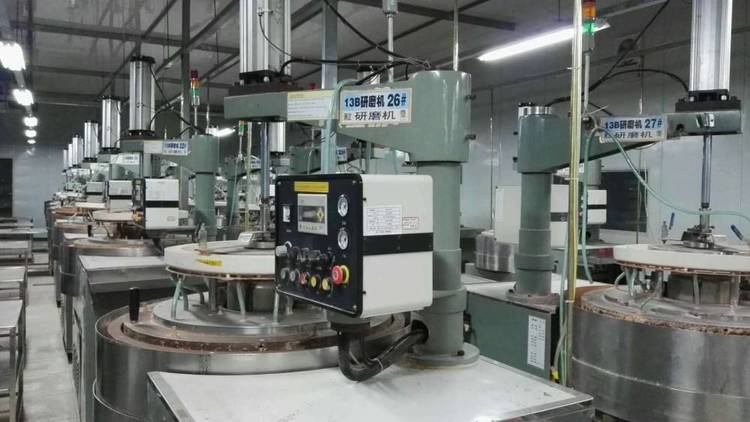

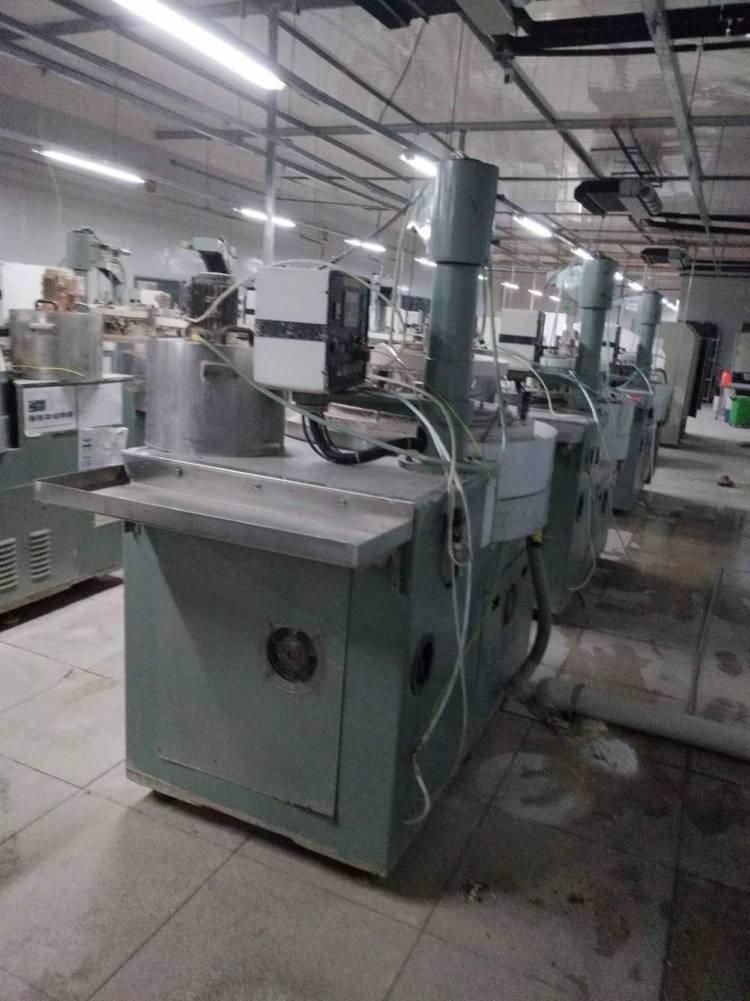

| 出售二手平面拋光機/高精密度2.5D 3D曲面拋光機 品牌 | 宇晶 | ||
| 新舊程度 | 8成新 | ||
| 傳動方式 | 機械傳動 | ||
| 主電機功率 | 5.5 | ||
| 最大磨削尺寸 | 910 | ||
| 自動化程度 | 自動 | ||
| 重量 | 2900 | ||
| 外形尺寸 | 1410*1095*2400 | ||
| 加工精度 | 0.01 | ||
| 工作臺尺寸 | 916/16/360*20 | ||
| 設備所在地 | 東莞茶山 | ||
| 設備生產產地 | 湖南 | ||
| 下盤轉速 | 10-50 | ||
| 上盤轉速 | 0-300 | ||
| 氣源 | 0.5 | ||
| 可售賣地 | 全國 | ||
| 類型 | 數控機床 | ||
| 型號 | YJ-QP910A | ||
?
一、用途及特點
本機用于半導體材料、光學玻璃、磁性材料、介質、壓電材料、多晶體材料、非多晶體材料等各種功能陶瓷材料的精磨和拋光。本機采用周輪輪系運動原理，變頻調速，分別拖動上、下盤、太陽輪、內齒圈按一定速比轉動。采用高性能的PLC裝置，外圍配各高品質的進口控制器件，實現控制的高可靠性。彩色觸摸屏，存有多種成熟的加工參數，獨特的人機界面設計，操作更加方便。加工過程中根據工藝要求，可實現分段線性調壓，對工件的施壓壓力進行動態檢測，實現全過程數字監控，主要運動副實現手動加壓潤滑油，導軌運動方式采用本公司自有創新技術，使拋光盤既具有極高的剛性，又能保證設備運行的平穩性，提高了拋光盤面形精度及零件的加工精度。
?
二、技術參數
參數名稱 | 15B | 18B | 20B |
加工壓力 | 350kg | 400kg | 500kg |
工作壓力范圍 | 0~350kg | 0~400kg | 0~500kg |
大盤尺寸 （mm） | 拋光： 上盤1070*495*50 下盤1070*495*50 精磨： 上盤1050*505*50 下盤1050*505*50 | 拋光： 上盤1280*394*50 下盤1280*394*50 精磨： 上盤1240*434*50 下盤1240*434*50 | 1380*414*50 |
懸吊系統重量 | 400kg | 580kg | 600kg |
下大盤轉速 | 5~60rpm | 5~55rpm | 5~50rpm |
夾具數量 | 7件 | 5件 | 5件 |
游星輪規格 | M=2.5，Z=127 分度圈：φ317.5mm | M=4，Z=119 | M=3，Z=170 |
齒圈規格 | M=2.5，Z=444 節圈：1100mm | M=4，Z=328 | M=3，Z=470 |
太陽輪規格 | M=2.5，Z=186 分度圈：φ465.4mm | M=4，Z=90 | M=3，Z=122 |
主氣缸 | Φ160 | Φ180*500 | Φ180*500 |
電力需求 | 380V 50HZ | 380V 50HZ | 380V 50HZ |
主電機 | 11kw | 15kw | 18.5kw |
齒圈驅動電機 | 無 | 無 | 2.2kw |
齒圈及太陽輪升降驅動電機 | 無 | 0.37kw | 1.5kw |
料漿泵、攪拌電機 | 0.25kw | 0.25kw | 0.25kw |
空壓供給 | 5~6kgf/cm2 | 6kgf/cm2 | 6kgf/cm2 |
機床尺寸 | 1788*1327*2480mm | 2143*1526*2480mm | 2735*1700*2726mm |
機器凈重 | 3700kg | 約4500kg | 約8000kg |
?
?
?
