商鋪名稱：蘇州鴻凱源塑膠原料有限公司
聯系人：唐斌（先生）
聯系手機：
固定電話：
企業郵箱：2409412230@qq.com
聯系地址：昆山市陸家鎮陸豐東路3號仕泰隆模具城F棟5號2室
郵編：
聯系我時，請說是在電子快手網上看到的，謝謝！
德國巴斯夫Ultramid PA66 A3X2G7
UltraMidA3X2G7是一種35%玻璃纖維增強注射成型
PA 66級，具有更好的阻燃性能和更高的長期穩定性。
基于阻燃劑；非常高的硬度和強度；優異的機械和電氣性能。
PA66(聚酰胺66或尼龍66)，同PA6相比，PA66更廣泛應用于汽車工業、儀器殼體以及其它需要有抗沖擊性和高強度要求的產品。
PA66聚酰胺66或尼龍66化學和物理特性PA66在聚酰胺材料中有較高的熔點。它是一種半晶體-晶體材料。PA66在較高溫度也能保持較強的強度和剛度。在產品設計時，一定要考慮吸濕性對幾何穩定性的影響。為了提高PA66的機械特性，經常加入各種各樣的改性劑。玻璃就是較常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。 PA66的粘性較低，因此流動性很好(但不如PA6)。這個性質可以用來加工很薄的元件。PA66的收縮率在1%~2%之間，加入玻璃纖維添加劑可以將收縮率降低到0.2%~1% 。收縮率在流程方向和與流程方向相垂直方向上的相異是較大的。 PA66對許多溶劑具有抗溶性，但對酸和其它一些氯化劑的抵抗力較弱。
工藝條件 :
干燥處理:如果加工前材料是密封的，那么就沒有必要干燥。然而，如果儲存容器被打開，那么建議在85℃的熱空氣中干燥處理。如果濕度大于0.2%，還需要進行105℃，12小時的真空干燥。 熔化溫度:260~290℃。對玻璃添加劑的產品為275~280℃。熔化溫度應避免高300℃。

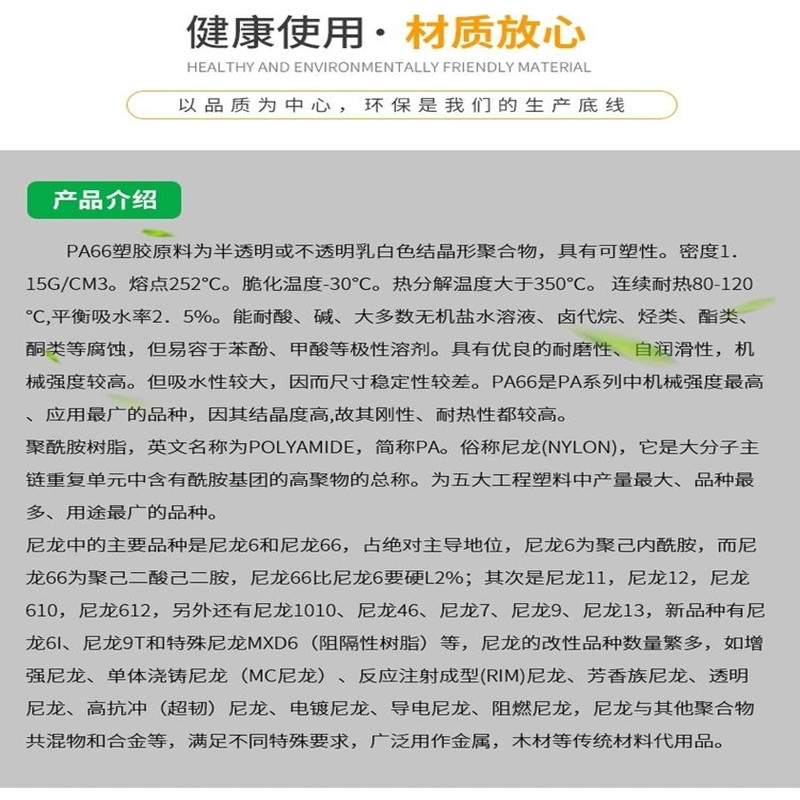

模具溫度:建議80℃。模具溫度將影響結晶度，而結晶度將影響產品的物理特性。對于薄壁塑件，如果使用低于40℃的模具溫度，則塑件的結晶度將隨著時間而變化，為了保持塑件的幾何穩定性，需要進行退火處理。 注射壓力:通常在750~1250bar，取決于材料和產品設計。 注射速度:高速(對于增強型材料應稍低一些)。 流道和澆口:由于PA66的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5t(這里t為塑件厚度)。如果使用熱流道，澆口尺寸應比使用常規流道小一些，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口，澆口的小直徑應當是0.75mm。典型用途 PA66更廣泛應用于汽車工業、儀器殼體以及其它需要有抗沖擊性和高強度要求的產品。 透明或不透明乳白色結晶形聚合物，具有可塑性。密度1.15g/cm3。熔點252℃。脆化溫度-30℃。熱分解溫度大于350℃。 連續耐熱80-120℃,平衡吸水率2.5%。能耐酸、堿、大多數無機鹽水溶液、鹵代烷、烴類、酯類、酮類等腐蝕。
唐；15051689589
