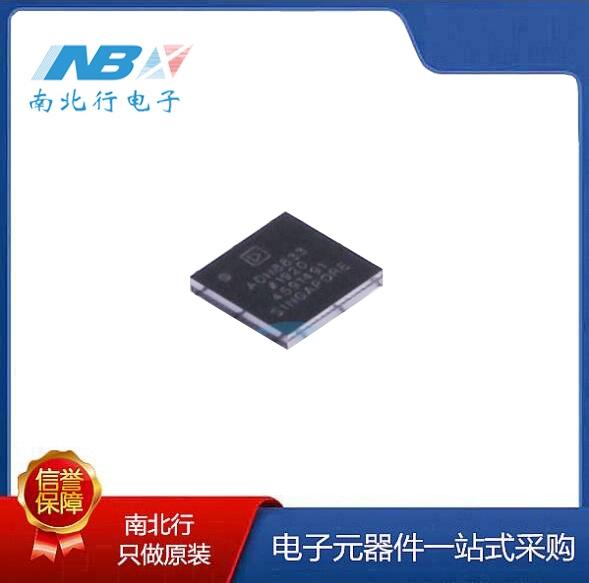

ADN88331是一個單片h橋TEC驅動TEC驅動器。它具有帶有線性驅動器(LDR)輸出的線性功率級和帶有西南輸出的脈寬調制(PWM)功率級。根據CONT輸入處的控制電壓，ADN8833通過TEC驅動電流，以將激光二極管或連接到TEC模塊的TEC模塊的無源組件的溫度穩定到編程的目標溫度。施加到CONT輸入的控制電壓由數字到模擬轉換器(DAC)關閉溫度控制系統的數字比例、積分、導數(PID)回路產生。內部2.5V參考電壓提供了1%的精確輸出，用于偏差分壓器網絡，以編程加熱和冷卻模式的TEC電流和電壓限制。它還可以是DAC和溫度傳感電路的參考電壓，包括熱敏電阻橋和模數轉換器(ADC)。
特征
獲得專利的高效率單電感結構
用于TEC驅動器的集成低RDSON MOSFET
TEC電壓和電流運行監測
不需要外部感應電阻器
獨立TEC加熱和冷卻電流限制設置
可編程TEC電壓
2 MHz PWM驅動器開關頻率
外部同步
數字熱控制回路兼容
2.50 V參考輸出，精度為1%
提供25球、2.5毫米×2.5毫米WLCSP或
24導線，4mm×4mm LFCSP
應用
TEC溫度控制
光學模塊
光纖放大器
光網絡系統
需要TEC溫度控制的儀器
