商品詳情
是否進口否
產地浙江樂清
品牌cnlc/耐龍
型號nxav
類型消防電源信號監控模塊
3c證書編號201801080100253
訂貨號201806070101
貨號180601011
規格v2i
是否跨境貨源否
展開
【雙電源信號監控|電壓電流傳感器|nxav-v2i消防電源信號監控模塊】cnlc/耐龍消防
點我去除廣告
【雙電源信號監控|電壓電流傳感器|nxav-v2i消防電源信號監控模塊】cnlc/耐龍消防
一、購物前：有任何問題，可以隨時咨詢哦，我們一定會耐心為你解答的。
二、關于產品的價格:部分網上價格僅供參考，具體產品價格請致電咨詢賣家。
三、關于物流：具體物流方式和費用由買賣雙方協商決定。

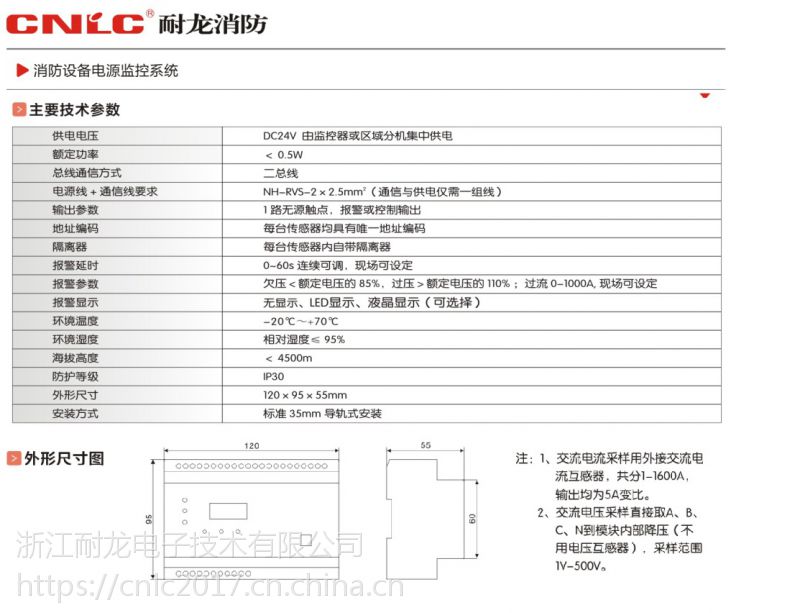

消防電源信號監控模塊主要技術參數
供電電壓：dc 12~36v ±10%。
功耗：監控狀態<0.2 w。
內置電流互感器輸入：ac 0～5a。
總線通信方式：二總線（powerbus），***遠通信距離可達1.2km。
人機交互接口：i2總線。
計量精度：1級。
外形尺寸：120×95×55mm(長×寬×高)。
防護等級：ip30。
消防電源信號監控模塊基本功能
交流三相雙電壓、電流采樣；
交流單相電壓、電流采樣；
內置電壓、電流互感器；
模塊的參數通過主機設置，信號通過總線發送至狀態監控主機；
二總線（powerbus）通信；
狀態監控主機具有液晶顯示器人機交互擴展接口；
液晶顯示/燈光指示兩款傳感器，傳感器通信地址均可由現場設定。
標準35mm導軌安裝；
消防電源信號監控模塊接線端子表
以下為全功能描述，規格不同端子功能輸出不同，但端子號不變
型 式
描述
端子序號
連接值/說明
二總線進線
s1
23
二總線進線;由消防電源監控主機或分機供電（電壓dc12-36v)
總線不小于2*1.5mm
s2
22
接地
pe
21
接地
備用
nc
0
備用
三相電壓輸入
（主電源）
ua
1
a相電壓，引線不大于1mm
ub
2
b相電壓，引線不大于1mm
uc
3
c相電壓，引線不大于1mm
un
4
中性線，引線不大于1mm
三相電壓輸入
（備用電源）
ua2
5
a相電壓，引線不大于1mm
ub2
6
b相電壓，引線不大于1mm
uc2
7
c相電壓，引線不大于1mm
un2
8
中性線，引線不大于1mm
l3電流輸入
ia1
9
內置電流互感器0～5a
引線大于1mm
ia2
10
l2電流輸入
ib1
11
內置電流互感器0～5a
引線大于1mm
ib2
12
l1電流輸入
ic1
13
內置電流互感器0～5a
引線大于1mm
ic2
14
消防電源信號監控模塊地址拔碼操作對應表
1.監測三相單路交流電壓及電流，適用于三相無零線，需配接nlta電流探頭使用；
2.滿足國標gb28184-2011《消防設備電源監控系統》的要求；
3.監測消防設備電源的工作狀態；
4.監測消防設備電源過壓、欠壓、過流、缺相等故障；
5.監測消防設備電源中斷供電故障；
6.采用dc24v工作電壓，確保系統及人身安全；
7.以直接壓接方式采集電壓信號，采用不破壞被監測回路方式采集電流信號，誤差小于1%；
8.可選配剩余電流監測功能。
