商品詳情
加工定制是
類型電參數測量儀
品牌tektronix/泰克
型號4200-scs
測量范圍從100fa至100ma和從1?v至210v
測量精度任何smu都能加入一個前置放大器將電流量程擴展至0.1fa分辨率
功率0.002kw
頻率50hz
重量30kg
尺寸寬332高200深560mm
電源220v
展開
美國泰克keithley電參數測量儀210v/100ma，分辨率0.1fa 4200-scs/f
點我去除廣告
4200-scs參數分析儀主機
4200-scs是一款能進行器件、材料或過程電氣特性分析的模塊化全集成參數分析儀。利用9個測量槽和內置低噪聲接地單元，您可以根據測試要求或預算限制進行精密配置。
medium power smu模塊
源測量單元（smu）可以源電流或電壓并以極高的分辨率和準確度測量電流和電壓。每臺2w、中等功率smu只占用一個儀器插槽；4200-scs共能裝9臺。此smu儀器能提供電壓/電流以及測量電壓/電流，從100fa至100ma和從1?v至210v。任何smu都能加入一個前置放大器將電流量程擴展至0.1fa分辨率。

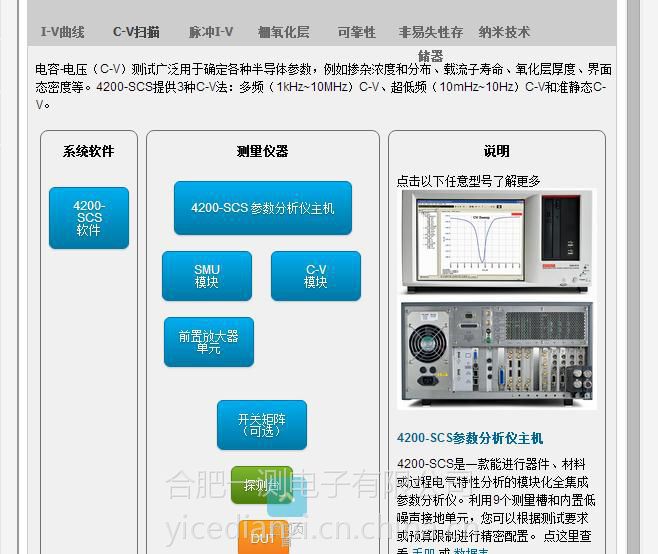

c-v模塊
4200-scs經過配置能支持多頻（1khz~10mhz）c-v、超低頻（10mhz~10hz）c-v和準靜態c-v。
4210-cvu多頻c-v 模塊占用4200-scs機箱上的一個插槽而且能提供多達4096數據點的c-v、c-t和c-f測量掃描。內置的補償程序能去除寄生效應并確保至dut的連接完整性。功率包選件能讓直流偏壓達到+/-200v。
超低頻c-v法利用4200-scs源測量單元（smu）的低電流測量能力進行c-v測量。超低頻c-v技術能以精密的低測試頻率測量極小的電容量。這項正在申請專利的窄帶正弦技術能對高達>1e15ω高阻抗器件的進行低頻c-v測量。
準靜態c-v利用直流測量方法，使用了4200-scs源測量單元（smu）和兩個4200-pa前置放大器。smu用于源電流為電容器充電，然后測量電壓、時間和放電電流。4200-scs軟件包含的測試程序和公式用于提取常用c-v參數。

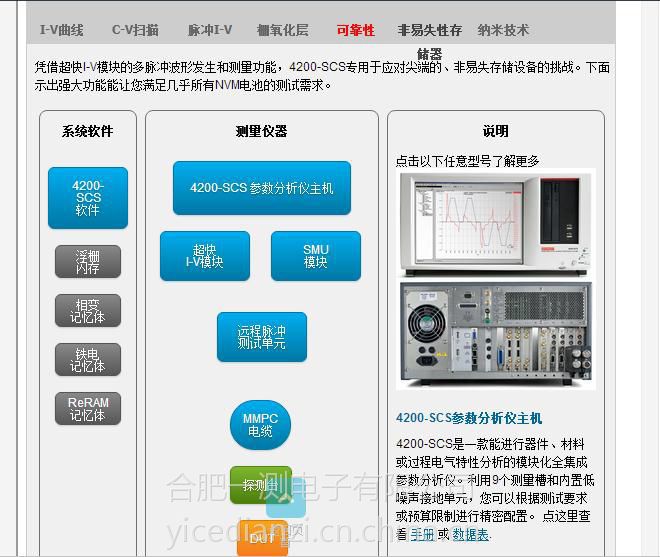

超快i-v模塊
每個4225-pmu模塊具有集成源和測量兩條通道，但僅占用4200-scs機箱9插槽中的一個。與同類競爭方案所不同的是，4225-pmu的每條通道結合了高速電壓輸出（脈寬范圍從60ns至dc）以及電流和電壓同步測量。每個4200-scs機箱能容納多達6個4225-pmu模塊，用于***多12條超快源和測量通道。
4225-pmu能進行三種超快i-v測試：脈沖i-v、瞬態i-v和脈沖源。脈沖和瞬態測量為您的分析增加了時域維度而且支持動態特性研究。使用脈沖i-v信號代替直流信號分析器件特性能研究或降低自發熱效應，也可以***小化由俘獲電荷引起的電流漂移。而且，脈沖源能用于可靠性周期的器件應力測試或設置&擦除存儲設備。
模塊
描述
占用插槽
主要特點
查看規格書
4200-smu
中功率 smu
1
±210 v，±100 ma，四象限操作
***低測量分辨率 0.1 μv，100 fa
選配的預放大器將測量分辨率擴大至 0.1 fa
超低頻率 c-v 和準靜態 c-v 測量
4210-smu
高功率 smu
1
±210 v，±100 ma，四象限操作
***低測量分辨率 0.1 μv，100 fa
選配的預放大器將測量分辨率擴大至 0.1 fa
超低頻率 c-v 和準靜態 c-v 測量
4210-pa
遠程預放大器
-
選配的預放大器將中功率和高功率 smu 的測量分辨率擴大至 0.1 fa
4210-cvu
多頻電容-電壓設備
1
交流阻抗測量（c-v、c-f、c-t）
1 khz - 10 mhz 頻率范圍
±30 v（60 v 差分）內置直流偏置以及使用 smu/cvu 電源套件時的 210 v（420 差分）直流偏置
內置置信度檢查功能，確人 dut 連接的完整性
將交流安培計和直流偏置移到備用 dut 端子時無需重新布線
4225-pmu
超快 i-v 設備
1
超快脈沖 i-v，同時提供電壓和電流測量
每個儀器模塊均具有兩條獨立或同步通道
±40 v ，電流范圍為 100 μa 至 800 ma
選配的 4225-rpm 將電流范圍擴大至 100 na
不進行電壓和電流測量時，***低脈沖寬度為 20 ns
進行電壓和電流測量時，***低脈沖寬度為 60 ns
瞬態捕獲（示波器模式）
多電平分段任意波形功能，高達 2048 段
4225-rpm
遠程放大器開關
-
遠程放大器/開關模塊將 4225-pmu 的電流范圍擴大至 100 na
無需重新布線即可自動在 i-v、c-v 和脈沖式 i-v 測量之間切換
4220-pgu
脈沖發生器設備
1
雙通道電壓脈沖發生器
多電平分段任意波形發生器，高達 2048 段
±40 v ，電流范圍為 100 μa 至 800 ma
10 ns 分段定時分辨率
