微機備用電源自動投切控制裝置 csw-840b 湖南株洲可勝 雙以太網 大彩屏 可編程 14遙信
產品價格：￥（人民幣）
商鋪名稱：株洲可勝電子有限公司
聯系人：丁（）
聯系手機：
固定電話：
企業郵箱：344936384@qq.com
聯系地址：湖南株洲荷塘區華南路29號
郵編：
聯系我時，請說是在電子快手網上看到的，謝謝！
商品詳情
加工定制否
品牌可勝
型號csw-840b
測量范圍100v，5a
測量精度0.5

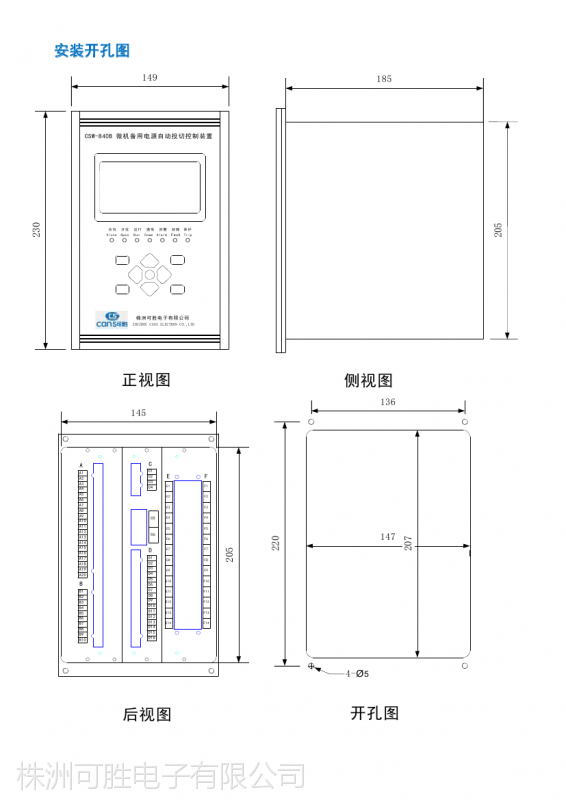

外形尺寸149x230x185mm
顯示方式彩色液晶
工作環境-20~+85度
展開
微機備用電源自動投切控制裝置 csw-840b 湖南株洲可勝 雙以太網 大彩屏 可編程 14遙信
點我去除廣告
裝置簡介
csw-840b微機備用電源自動投切控制裝置是株洲可勝電子有限公司為適應本國電氣成套事業發展的需要，積累多年電力自動化產品開發經驗，吸收國內外先進技術，向廣大電力成套廠商推出的一款豪華型微機保護裝置。可用于變電站、發電廠、高低壓配電及廠用電系統，也可以和其它保護、自動設備一起，通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。
裝置特點
適用于110kv及以下電壓等級電網的保護、控制、測量和監視
采用金屬全密封式結構，具有良好的抗震、防塵、抗干擾性能
默認100v測量電壓，也可根據客戶需要，選擇直接測量380v電壓，節省pt
具有rs485和以太網兩種通訊方式，并集成了modbus標準通信規約
默認遙信電源由裝置外部提供dc200v，可以根據客戶需要配置成內部電源或dc24v、dc110v等電壓等級
提供10組相互獨立的可編程spst輸出口和2個可以編程的led指示燈，可像plc一樣靈活配置輸出口
提供irig-b碼校時和通訊校時兩種校時方式，其中irig-b碼校時的精度小于或等于1ms，通訊校時的精度精確到毫秒級
4u筒式機箱，嵌入式安裝，外形美觀，安裝方便
采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強
默認中文界面，可根據客戶需要，選擇英文界面，人機界面清晰易懂，操作整定方便
4.3寸彩色大液晶顯示屏，顯示主接線圖、開關和隔離刀、地刀的實時位置，同時顯示測量實時值
電壓、電流、功率、電度和功率因數的測量精度達到了0.5級，測頻偏差0.02hz。
采用頻率跟蹤技術，實時監視系統頻率的變化，實時調整數據采樣的時間間隔，可以徹底消除基頻波動引起的計算誤差，能保證在基頻偏離工頻50hz很大的情況下準確計算出當時系統的基頻分量、諧波分量和序分量
能為用戶提供用于事故分析診斷的掉電不丟失的20個故障錄波文件和80條soe事件。其中故障錄波的長度為故障前2個周波和故障后10個周波，實時記錄包括9個交流量、16個開入量、10個開出量、所有保護模塊的狀態；soe除了記錄各種保護動作信息外，還記錄經過濾波的開入變位、裝置自檢錯誤、信號復歸等信息
裝置供電電源、控制回路均為交直流兩用，裝置電源適應ac/dc110v或者ac/dc220v
外形小巧精細、結構合理，全部采用工業級元器件、多層板技術和smt工藝 ，所有與外界的連接均做到了充分的電氣隔離，并內置抗雷擊保護電路和電源濾波器，專業的emc設計，使產品具有很高的電氣性能
超低功耗
保護功能
過流一段保護(不經低電壓、負序電壓、方向閉鎖，帶突變量啟動)
過流二段保護(不經低電壓、負序電壓、方向閉鎖)
充電保護
合環保護
線路備自投(帶開入、手動遙控閉鎖)
母聯備自投(帶開入、手動遙控閉鎖)
線路備自投自恢復
母聯備自投自恢復
控制回路斷線告警
測控功能
i段母線兩路線電壓和相位(uab1和ubc1)
ii段母線兩路線電壓和相位(uab2和ubc2)
i#進線電壓和電流(取一相)
ii#進線電壓和電流(取一相)
兩相測量電流和相位(ia和ic)
三相保護電流和相位
頻率(采集于a相電壓)
有功功率、無功功率和功率因數
14 路遙信開入采集可以像plc一樣靈活配置
斷路器位置信號
內部帶防跳繼電器和斷路器操作回路
10路開出可以像plc一樣靈活配置
通訊功能
一路高速rs485現場總線，modbus-rtu通訊規約，通訊速率1200、2400、4800、9600、19200、38400可選
兩個標準以太網口，采用tcp/ip通訊
一路對時輸入，采用rs485電氣標準接收irig-b信號
