商品詳情
品牌conlone科侖
型號sma
應用范圍通訊
種類射頻同軸(rf)
接口類型sma
加工定制是
支持卡數單卡
讀卡類型ms micro(m2)
形狀條形
制作工藝熔接
特性防潮
工作頻率高頻
接觸件材質黃銅鍍金
絕緣體材質pom/ptfe
芯數1
針數4
線長100mm
展開

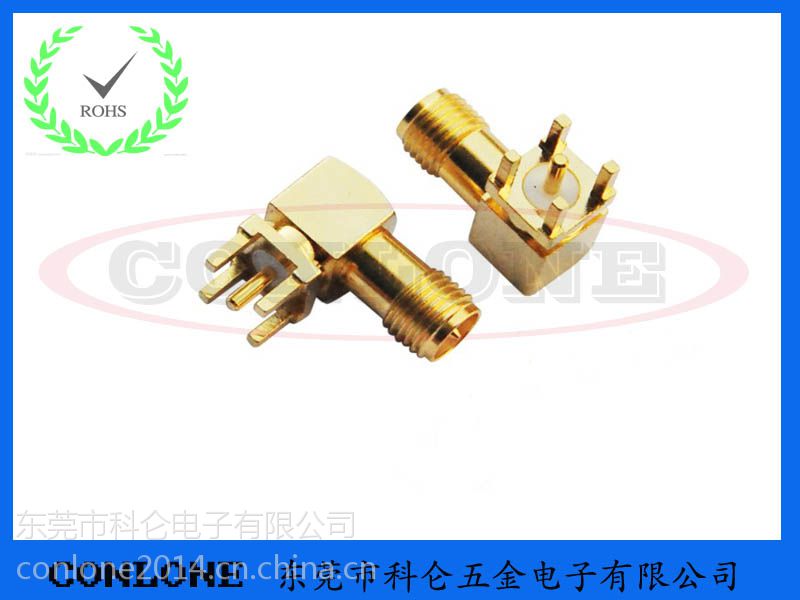

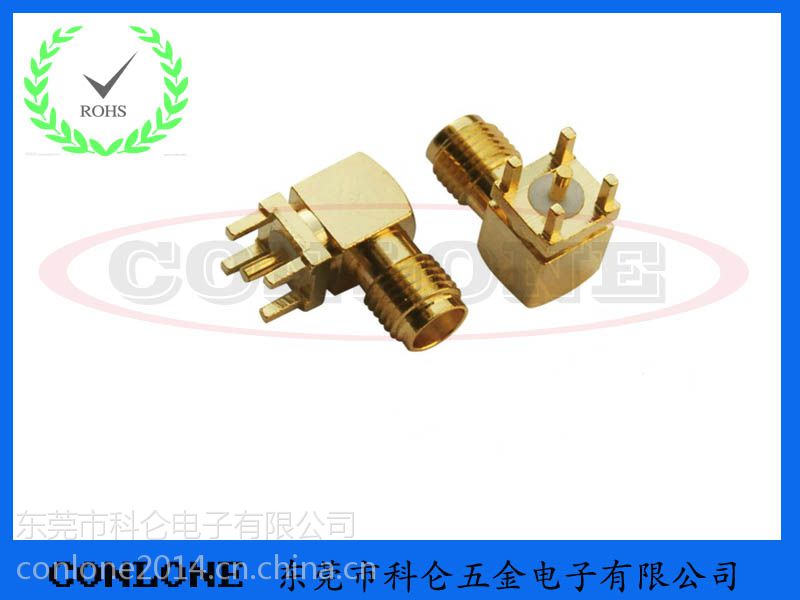

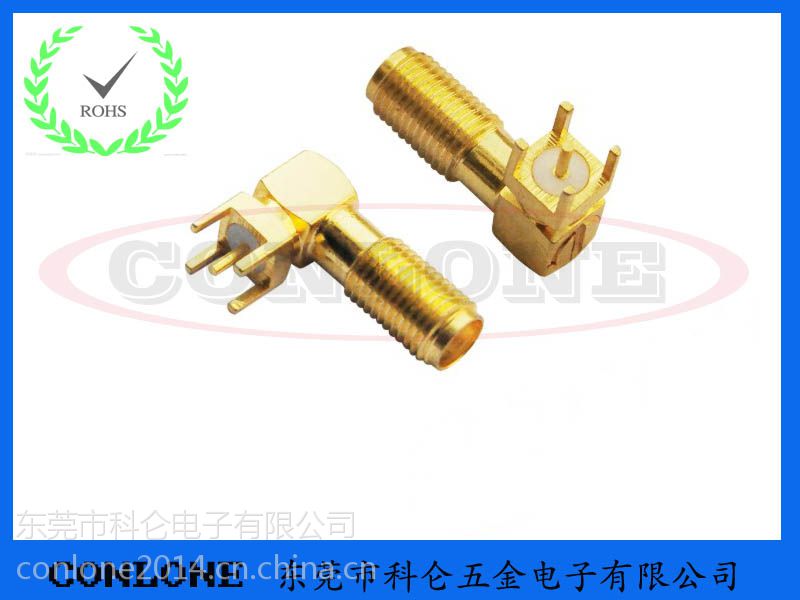

供應sma焊板式pcb插座，sma-pcb接頭
點我去除廣告
sma系列產品壽命長、性能優越、可靠性高。廣泛應用于微波設備和數字通信設備的射頻回路中連接射頻同軸電纜或微帶。
我司的sma系列產品均為真金電鍍。標準達到通用標準，環保級別。是品質先行的產品。適合廣大無線ap,天線廠商采用。由于產品的特殊性，我司接受sma產品的來樣來圖定制。力圖為客戶生產出優質的產品。歡迎大家咨詢。
主要技術特性 technical characteristics
溫度范圍 temp.range -65～+165°c (pe cable -40～+85°c)
振 動 vibration mil-std-202,method 213
特性阻抗 impedance 50ω
頻率范圍 frequency range dc～12.4ghz(半剛電纜 0～18ghz)
工作電壓 working voltage 335v max (有效值)
耐 壓 withstand voltage 1000v rms (海平面***小值)
接觸電阻 contact resistance
內導體之間 center contact ≤ 3 mω
外導體之間 outer contact ≤ 2 mω
絕緣電阻 insulation resistance ≥ 5000 mω
插入損耗 insertion loss ≤0.15 db/6ghz
電壓駐波比 vswr 直式 straight 軟電纜 ≤1.10+0.002f
半剛電纜 ≤1.05+0.001f
彎式 right angle 軟電纜 ≤1.20+0.003f
半剛電纜 ≤1.10+0.001f
耐用性 durability(mating) ≥500次（cycles）
材料與涂覆 material & plating
殼體 shell 黃銅 brass 鍍硬金 gold plated
插針 contact pin 黃銅 brass 鍍硬金 gold plated
插孔 socket 鈹青銅 beryllium 鍍硬金 gold plated
彈性接觸件elastic contact 鈹青銅 beryllium 鍍硬金 gold plated
絕緣體 insulator 聚四氟乙烯 ptfe
壓接套 crimp ferrule 銅合金 copper alloy 鍍鎳或鍍金 nickel or gold plated
o型密封件o-ring sealing 硅橡膠6146 silastic
適用技術標準 applicable standard
mil-c-39012;
cecc 22110;
iec 60169-15.
