陜西南業電力設備生產zw32-12高壓真空斷路器
產品價格：￥（人民幣）
商鋪名稱：湖南開泰西電開關有限公司
聯系人：黃先生（）
聯系手機：
固定電話：
企業郵箱：
聯系地址：湖南岳陽湖南省岳陽市經濟開發區營盤嶺路111號
郵編：
聯系我時，請說是在電子快手網上看到的，謝謝！
商品詳情
是否進口否
產地西安
加工定制是
品牌陜西南業電力設備
型號zw32-12
極數3p
額定頻率50hz
滅弧方式真空斷路器
貨號201904
額定絕緣電壓48000v
機械壽命1萬次
產品認證iso9001
物料編號201904
最小包裝數1
訂貨號201904
是否跨境貨源否
展開
陜西南業電力設備生產zw32-12高壓真空斷路器
點我去除廣告

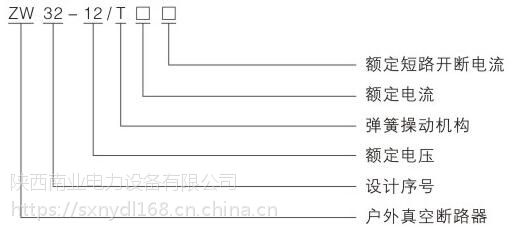

產品簡介
zw32-12戶外高壓柱上真空斷路器適用于三相交流50hz，額定電壓12kv及以下的電力配電系統，主要用于開斷關合線路的負荷電流、過載電流及短路電流，也可作為農網和小型電力系統的分段開關，是城網農網無油化改造的升級換代產品。具有體積小，重量輕，防凝露、免維護等特點，能適應較低惡劣的氣候條件和污穢環境。

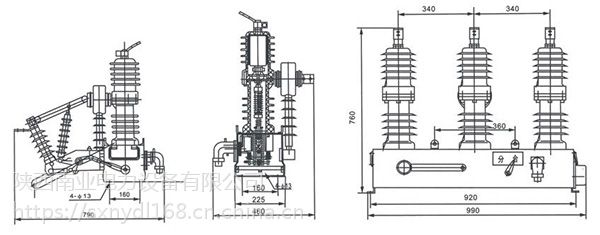

產品結構
斷路器由三相支住、機構箱組成，結構簡單明了，三相支柱及電流互感器采用戶外環氧樹固體或硅橡膠絕緣，具有耐高低溫、耐紫外線、耐老化等優點；采用小型化彈簧操動機構，分合閘能耗低、機構傳動輸出采用主軸滑動方式，無扭力損耗，分合傳動件少，可靠性高；電流互感器安裝于動端出線，二次采用插拔結構，維護更換方便。
使用環境
海拔：≤2000m及以下
周圍空氣溫度：上限+30℃，下限-40℃
風壓不超過700pa(相當于風速34m/s)
振幅：無常性劇烈震動
技術參數
工作原理
真空斷路器利用高真空中電流流過零點時，等離子體迅速擴散而熄滅電弧，完成切斷電流的目的。在分?jǐn)嚯娏鞯臅r(shí)侯，因?yàn)榛芈分须娙蓦姼械拇嬖趯?huì)產生電弧，此時真空斷路器會分閘，或者遠方/就地操作一樣可以分閘。
如果高壓真空斷路器處于合閘位置時，其對地絕緣由支持絕緣子承受，一旦真空斷路器所連接的線路發生永久接地故障，斷路器動作跳閘后，接地故障點又未被清除，則有電母線的對地絕緣亦要由該斷路器斷口的真空間隙承受;各種故障開斷時，斷口一對觸子間的真空絕緣間隙要耐受各種恢復電壓的作用而不發生擊穿。
動作原理
儲能過程：當儲能電機接通電源時，電機帶動偏心輪轉動，通過緊靠在偏心輪上的滾子帶動拐臂及連板擺動，推動儲能棘爪擺動，使棘輪轉動，當棘輪上的銷與儲能軸套的板靠住以后，二者一起運動，使掛在儲能軸套上的合閘彈簧拉上。
儲能軸套由定位銷固定，維持儲能狀態，同時儲能軸套上的拐臂推動行程開關切斷儲能電機的電源，并且儲能棘爪被抬起，與棘輪可靠脫離。
合閘操作過程
當機構接到合閘信號后（開關處于斷開，已儲能狀態），合閘電磁鐵的鐵心被吸向下運動，拉動定位件向逆時針方向轉動，解除儲能維持，合閘彈簧帶動儲能軸套逆時針方向轉動，其凸輪壓動傳動軸套帶動連板及搖臂運動，使搖臂扣住半軸，使機構處于合閘狀態。
此時，連鎖裝置鎖住定位件，使定位牛不能逆時針方向轉動，達到機構聯銷的目的，保證了機構在合閘位置不能合閘操作。
分閘操作過程
斷路器合閘后，分閘電磁鐵接到信號，鐵芯吸合，分閘脫扣器中的頂桿向上運動，使脫扣軸轉動，帶動頂桿向上運動，頂動彎板并帶動半軸向反時針方向轉動。半軸與搖臂解扣，在分閘彈簧的作用下，斷路器完成分閘操作。
斷路器的調試
開距與超行程斷路器的開距與超行程的測量可以根據圖三所示，在分合閘狀態測量出的x 值之差為斷路器的開距，y 值之差為斷路器的超行程。調整的方法為放長或縮短絕緣操作桿或機構與主軸的連桿。
分合閘機構調整搖臂與半軸的扣接量為1.5~2.5mm,可以通過調整螺釘來實現。傳動軸套轉動角時，搖臂與半軸間要有1.5~2mm的間隙，以保證傳動軸套回落到合閘位置時，搖臂能自動扣接到半軸上，可以通過螺釘?shù)恼{(diào)節來實現。輔助開關的轉換應準確可靠，可以通過調整輔助開關的拐臂位置及位桿的長短來實現。
在儲能過程中，當棘爪到達***后一個齒的點時，應能保證儲能軸套上的拐臂使行程開關的觸點可靠切換，切斷電機電源，可以通過調整行程開關的上下前后位置來實現。調整分閘合閘彈簧的預拉長度，保證斷路器的可靠分合，且分合閘速度達到規定值。
斷路器的控制回路
在我國的農網35kv標準化變電站中，采用了控制母線和合閘母線分開的原則。在短路器的輔助常閉接點與合閘線圈之間，把斷路器儲能行程開關的一對常開接點串聯進控制回路。這樣，在斷路器未儲能的情況下，將不能進行合閘操作。防止了在斷路器未儲能的情況下合閘，合閘回路保持，燒毀合閘線圈。
同時，在接線的過程中，要注意儲能行程開關接點中合閘母線與控制母線的極性要一致，防止出現在開關蓄能時，合閘回路的電弧擊穿行程開關，造成控制保險的熔斷或控制空氣開關的掉閘。這一點在綜合自動化變電站上要特別注意。
安裝、維護
操作人員應初步了解產品的性能及安裝調整、維護知識，對運行中問題應予以記錄，必要時通知制造廠家。
產品在安裝前要進行外觀檢查。觀察一下產品的絕緣套管是否有損傷，分合指示、儲能指示是否有漏裝現象，箱體是否有變形等。檢查完畢后，產品要裝在高4m以上的柱子上使用。
帶隔離開關的斷路器安裝時應認真檢查隔離開關與斷路器之間的機械聯鎖裝置動作的準確性。
產品在投入運行前，就仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構進行操作，以檢查各種動作是否正確。
斷路器的各項參數在出廠檢驗時就已經調整好，用戶不必開機檢查；按要求進行耐壓試驗后，即可安裝。
斷路器可以單桿架設，也可以雙桿架設。斷路器應平穩、牢固地安裝在專用鋼架上。
產品定期進行小檢，主要檢查斷路器的動作是否正常。帶隔離開關的斷路器，隔離開關每年檢查2次，內容有檢查隔離開關與斷路器之間的機械聯鎖動作是否正常，并在活動部件注入一些潤滑脂。
運輸、驗收及貯存
運輸
運輸時必整臺裝入封閉的包裝箱內加以固定。
運輸過程中不得翻轉、傾斜，需采取防震措施。
超吊斷路器本體時，勾在箱體上的四個吊環，不得直接搬運環氧絕緣筒。
超吊斷路器帶隔離開關時，重心偏于隔離開關側，起吊時應緩慢進行。
驗收
用戶收到斷路器后應進行如下驗收工作：
檢查包裝是否損壞。
對照產品裝箱單檢查文件、附件是否齊全。
檢查斷路器銘牌上的技術參數、產品合格證是否符合訂貨要求。
貯存
本斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內，長期存放應定期檢查環境是否符合要求。
裝箱、開箱和保管應在干燥的室內進行，對產品及各部件要進行核對是否完整和相符。
