商品詳情
是否進口否
產地成都
加工定制是
品牌泰開電氣
型號kyn28-12/630-25
訂貨號tkkyn28-12
貨號tkn28-12
額定電壓12000v
額定電流630a
產品認證cqc
物料編號sctk0404
是否跨境貨源否
防護等級ip44
開斷電流25ka
展開
【四川泰開電氣】10kv戶內中置高壓開關柜
點我去除廣告

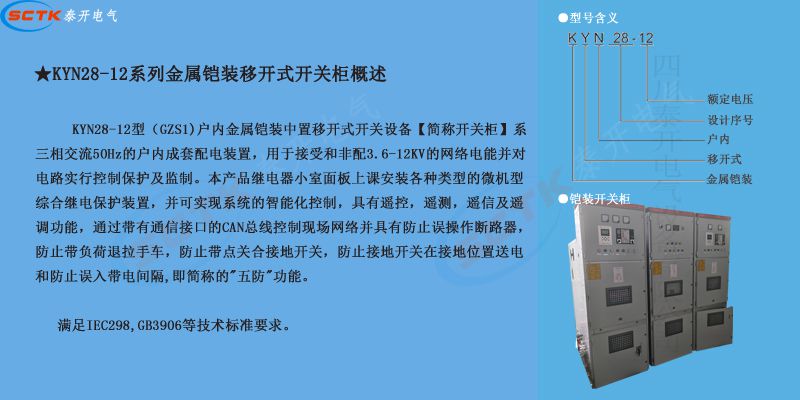

kyn28-12戶內高壓開關柜詳細資料
1.產品概況
kyn28-12型（gzs1)戶內金屬鎧裝中置移開式開關設備（一下簡稱開關柜）系三相交流50hz的戶內成套配電裝置，用于接受和非配3-12kv的網絡電能并對電路實行控制保護及監制。本產品繼電器小室面板上課安裝各種類型的微機型綜合繼電保護裝置，并可實現系統的智能化控制，具有遙控，遙測，遙信及遙調功能，通過帶有通信接口的can總線控制現場網絡并具有防止誤操作斷路器，防止帶負荷退拉手車，防止帶點關合接地開關，防止接地開關在接地位置送電和防止誤入帶電間隔,即簡稱的"五防"功能。
該柜既能配用vsi（即zn63）、zn12v真空斷路器，也可配置進口的vd4真空斷路器與vc系列真空接觸器。
2.產品特點
1．開關柜具有可靠的“五防”功能，柜上安裝有帶電顯示裝置；
2．開關柜外殼防護等級不低于ip2x；
3．每臺柜面有接線方案模擬圖，可清楚地反映開關柜一次元器件配置；
4．開關柜采用優質鍍鋅鋼板拼裝而成，并分成母線室、開關室、電纜室和儀表室，各室相對獨立，均有泄壓通道；
5．提供二套專用安裝及調試工具；
6．開關柜內的所有元器件均符合國家有關標準的要求；
7．提供產品的有效型式試驗報告及產品鑒定證書；
8．開關柜出廠時提供開關柜內所有電氣元器件的合格證及試驗報告；
9．出廠文件包括設備一、次方案圖，產品合格證書及安裝使用說明書；
3.主要結構
a手車
手車骨架系用薄鋼經cnc機床加工后經鉚，焊而成的。根據用途，手車可分為斷路器手車，電壓互感器手車，隔離手車，計量手車等等，相同規格的手車能方便互換。手車在柜內有隔離位置，試驗位置和工作位置，每一位置均有定位裝置，以保證手車處于以上位置時不能隨便移動。而移動手車時必需要解除聯鎖。
b母線室
母線從一個開關柜引至另一個開關柜，通過分支母線和靜觸頭盒固定。扁平的分支母線通過螺栓連接于靜觸頭盒和主母線，不需要任何其它的線夾或絕緣子聯接。當用戶和工程特殊需要時，母線排上的聯接螺栓可用絕緣套和端帽封裝，在母線穿越開關柜隔板時，用母線套管固定。如果出現內部故障電弧，能限制事故蔓延到鄰柜，并能保障母線的機械強度。
c電纜室
電纜室內可安裝電流互感器、接地開關、避雷器以及電纜，并在其底部配制開縫的可卸鋁板，以確�，F場的施工方便。
d繼電器儀表室
繼電器儀表室用于安裝各類繼電器、儀表、信號指示、操作開關等元器件。此外在儀表室頂部增加小母線室，可敷設十三路控制小母線。
4.使用環境
1.周圍空氣溫度：上限+40℃，下線一般地區-10℃；
2.海拔：1000mm；
3.濕度：
相對濕度：日平均值不大于95%月平均值不大于90%
水蒸汽壓力：日平均值不大于22kpa，月平均值不大于1.8kpa；
當溫度驟降時可能出現凝霜，伴隨污穢，本產品適用于以下比正常條件更嚴酷的兩種環境條件
1）. 凝霜不頻繁（每月平均不超過兩次）有輕度污穢；
2）一般不出現凝霜（每年平均不超過兩次）有較嚴重污穢；
4.沒有火災，爆炸危險及嚴重污穢足以腐蝕金屬和破壞絕緣的氣體等惡劣場所；
5.沒有劇烈震動，顛簸及垂直斜度不超過8°的場所。
