| 產品參數 | |||
|---|---|---|---|
| 品牌 | 鼎先電子 | ||
| 產品特性 | 過壓保護 | ||
| 封裝 | SOD323 | ||
| 批號 | 2022 | ||
| 通道數量 | 1 | ||
| 擊穿電壓(Vbr) | 4.8V | ||
| 工作電壓 | 4.5 | ||
| 鉗位電壓(Vc) | 15V | ||
| 峰值脈沖電流(Ipp) | 170A | ||
| 峰值脈沖功率(Ppp) | 1800W | ||
| 二極管電容(Cd) | 500pF | ||
| 最大耗散功率 | 1mW | ||
| 工作溫度范圍 | -40-165 | ||
| 應用領域 | 3C數碼 | ||
| 可售賣地 | 全國 | ||
| 型號 | DC4571D3 | ||

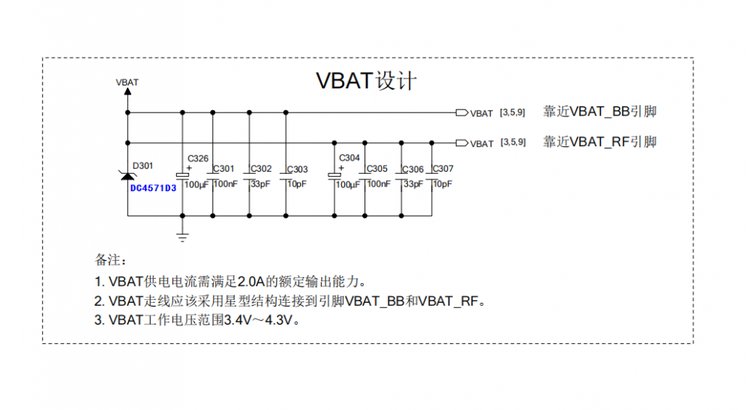

VBAT端口浪涌過壓保護設計
射頻電源,基帶電源過壓保護器件。

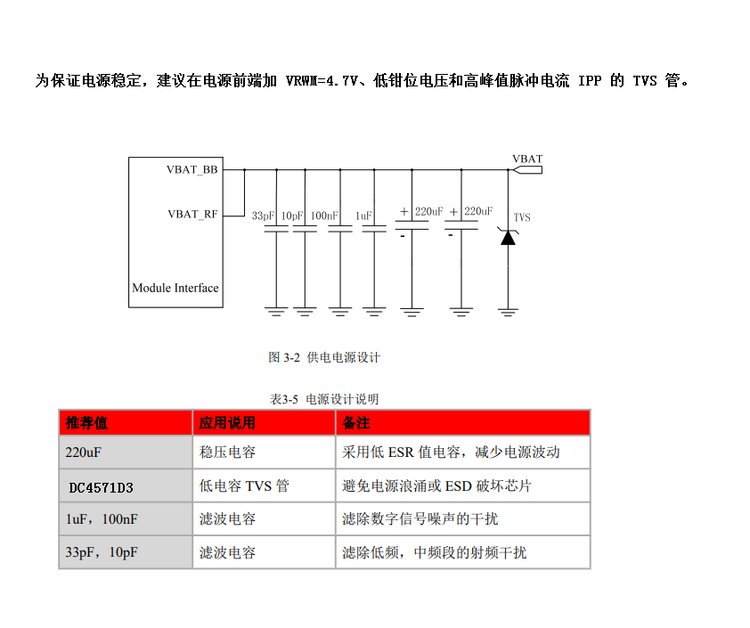

供電范圍為 3.3V~4.2V， 3.7V/2A 電源供電， 當模塊在功率發射時，可能會導致供電電源上有瞬時較大壓降，造成電壓過低 或供電電流不足，模塊可能會關機或重啟。所以為減少模塊工作時的電源波動，需采用 低 ESR 值的穩壓電容，VBAT_BB 和 VBAT_RF 需采用星型走線，走線盡量短足夠?qū)挘詼p 小走線的等效阻抗。另為 電源穩定，建議在電源前端加 VRWM=4.7V、低鉗位電壓和高峰值脈沖電流 IPP 的 TVS 管
單向瞬變二極管大功率ESD保護器件Single Channel ESD&EOS
1.Part No WS4.5D3HV??DC4571D3
2.VRWM（V）：4.7
3.VBR（V）Min：4.8
4.Cj（PF）：485(TYP) 600(MAX)
5.Ipp（A）：170
6.Vc（V）@Ipp：15
7.IR （μA）Max：0.5
8.PPP（W）：2550
9.MPQ(pcs)：3000
10.Package：SOD-323.jpg)
.jpg)
SOD323系列普容TVS
單向/雙向瞬變二極管?18V DCSD18-H
單向/雙向瞬變二極管?5V DCSD05 ?DCSD05C
單向/雙向瞬變二極管?12V DCSD12 ?DCSD12C
SOD323封裝的1800W單向TVS:??DC0371D3(3V)? DC4571D3 DC0571D3(5V)??DC0771D3(7V)
SOD323封裝的1800W雙向TVS:??DC4581D3UH(4.5V) DC0581D3UH (5V)
?
