| 產品參數 | |||
|---|---|---|---|
| 品牌 | DFIRST | ||
| 產品特性 | TVS ESD | ||
| 加工定制 | 是 | ||
| 種類 | 抑制器 | ||
| 體積 | 微型 | ||
| 電壓特性 | 安全電壓 | ||
| 形狀 | 貼片式 | ||
| 熔斷速度 | F/快速 | ||
| 執行標準 | *** | ||
| 自動復位功能 | 有 | ||
| 最大電壓 | 5V | ||
| 最大電流 | 6A | ||
| 保持電流 | 0.5A | ||
| 動作溫度 | -40-75℃ | ||
| 溫控范圍 | -45-125℃ | ||
| 應用領域 | 3C數碼 | ||
| 可售賣地 | 全國 | ||
| 用途 | 電子 | ||
| 型號 | DL0504S2-T6B0 | ||
| SRV05-4. | |||
SPI?總線通信ESD防護器件DL0504S2-T6B0,SRV05-4.
在選擇 ESD 保護二極管來保護這些器件時，選擇具有足夠 IEC 61000-4-2 額定值的二極管以確保二極管本身能夠承受反復暴露于 ESD 的影響，這一點至關重要。雖然 IEC 61000-4-2 等級很重要，但它并不是您在選擇 ESD 二極管時需要考慮的因素。IEC 61000-4-2 等級僅告訴您 ESD 二極管本身可以承受電壓。該額定值沒有表明下游電路是否會受到保護。要理解這一點，您需要查看二極管的鉗位電壓。
雖然 TVS 是一種簡略的結構，可是在體系級 ESD 維護規劃進程中依然需求留意幾個重要的參數。這些參數包含擊穿電壓 VBR、動態電阻 RDYN、鉗位電壓 VCL?和電容。正確挑選 TVS 的 步是研討擊穿電壓 (VBR)。例如，假如受維護 I/O 線路的作業電壓 VRWM?為 5V，則在到達該電壓曾經 TVS 不該進入其擊穿區域。一般，TVS 產品闡明書會包含詳細漏電流的 VRWM，它讓咱們能夠愈加簡單地挑選正確的 TVS。不然，咱們能夠挑選一個 VBR（min）?大于受維護 I/O 線路 VRWM?幾伏的 TVS
產品規格：

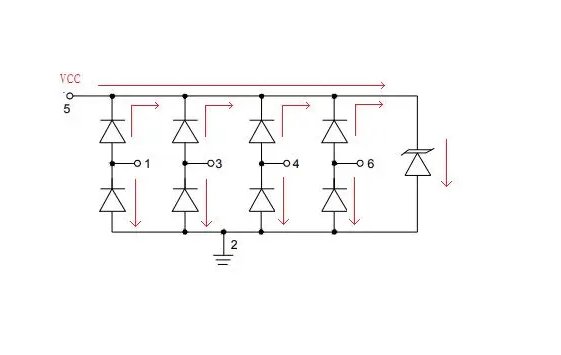

DL0504S2-T6B0,SRV05-4.是一款浪涌級別瞬態電壓抑制器 (TVS)二極管陣列, 設計用于保護高速數據接口. SR系列 設計用于保護數據和傳輸線路上的敏感元件免受靜電放電 (ESD), 電快速瞬變 (EFT)以及閃電引起的過壓. 在瞬態條件下, 轉向二極管將瞬態電壓指向電源線路的正極或接地. 內部TVS二極管可防止電源線路過壓, 保護所有下游組件.
靜電保護, 用于高速數據線路
·?靜電保護, 用于高速數據線路, IEC 61000-4-2 (靜電)±15kV (空氣)
·?浪涌額定二極管陣列, 帶內部TVS二極管
·?小型封裝節省電路板空間
·?保護四條I/O線
·?3pF低電容值 (典型值)
·?低鉗位電壓
·?固態硅雪崩技術
DL0504S2-T6B0,SRV05-4.
雙向通道：4
電壓 - 反向關態（典型值）：5V
電壓 - 擊穿（ 小值）：6V
電壓 - 箝位（值）@ Ipp：17.5V
電流 - 峰值脈沖（10/1000μs）：5A（8/20μs）
功率 - 峰值脈沖：300W
不同頻率時的電容：3pF @ 1MHz
工作溫度：-55°C ~ 125°C（TJ）
安裝類型：表面貼裝

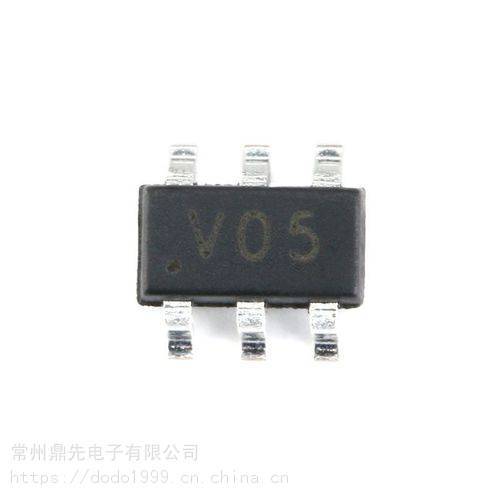

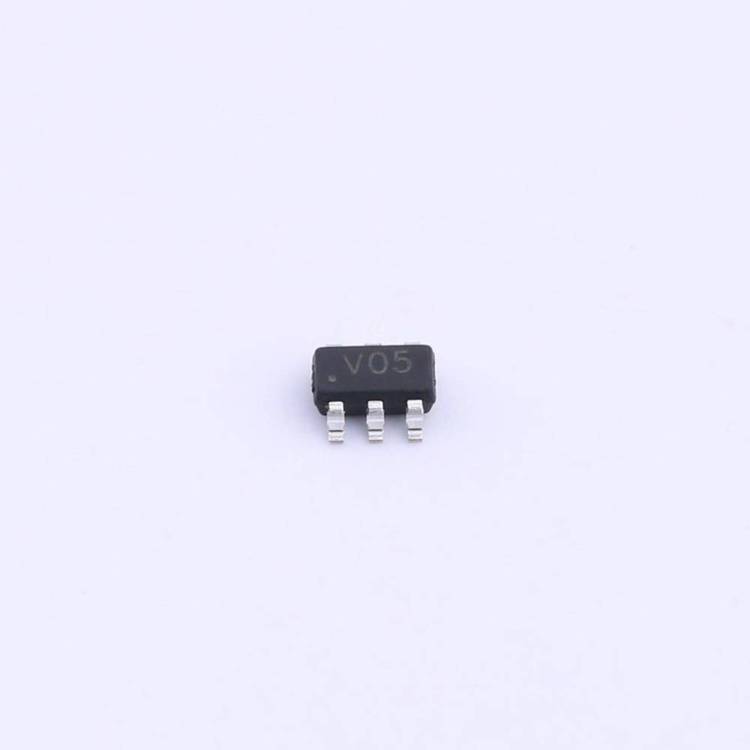

封裝/外殼：SOT-23-6
