多路集成ESD保護芯片RCLAMP0524P

?

Part Number?:?RClamp0524P/J (TVS)

產品特性

? 接合電容0.3pF(線對線)
?小型封裝針對高速界面應用 ，無需PCB補償或特殊布線
?低箝位電壓15V 1A(8/20us)
?靜電保護可達IEC 61000-4-2 ±15kV(空氣)和±8kV(接觸)
? EFT保護可達IEC 61000-4-4 40A(5/50ns)
?雷擊保護可達IEC 61000-4-5 5A(8/20us)
? 接合電容0.3pF(線對線)
?低工作電壓5.0V
? 4線路ESD保護數組
?低箝位電壓

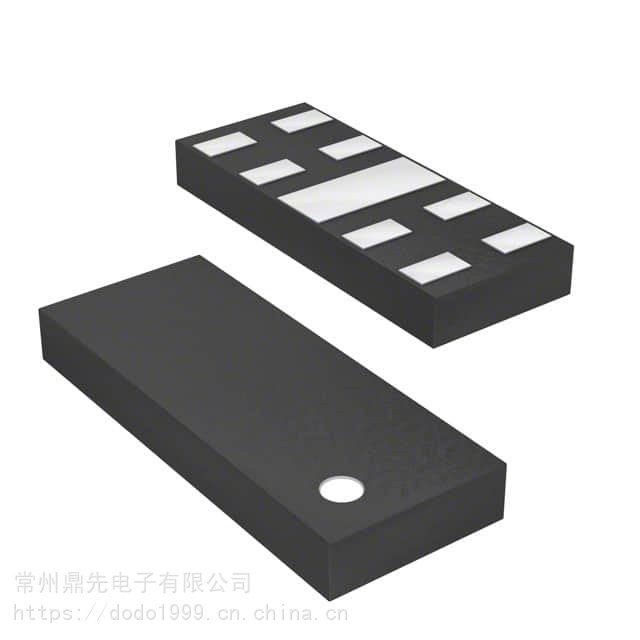

?小型封裝RClamp0524P SLP2510P8 10PIN(2.5×1.0×0.58mm)和RClamp0524J SLP2710P8 10PIN(2.7×1.0×0.58mm)

產品應用

高速訊號線，例如：

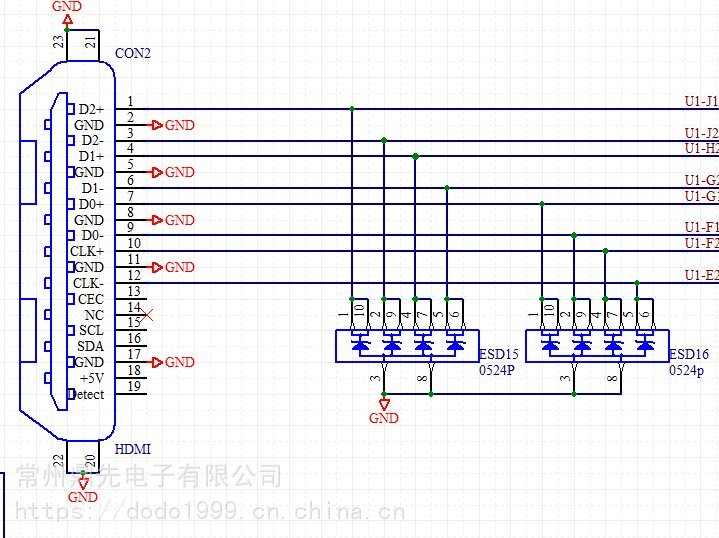

1.高解析多媒體接口(HDMI)
2.數字式視訊接口(DISPLAYPORT)
3.USB3.0

文字介紹

推出兩種四線保護組件RClamp0524P和RClamp0524J，具有 電容器和高保護能力，適合于高解析多媒體接口(HDMI)和數字式視訊接口(DISPLAYPORT)以及USB3.0產品。RClamp0524P和RClamp0524J是瞬態電壓抑制器(TVS)二極管數組，具有IEC標準靜電放電(ESD)、快速放電(EFT)和電纜放電事件(CDE)保護功能，因而可保護敏感組件，適用于保護 多四個高速數據線。HDMI兼容測試標準(CTS)要求接收器埠差動電阻維持在100Ω±15。太大的附加電容器會引起差動對阻抗減少，并且在達3GHz范圍內不存在線間(line-to-line)插入損耗。 電容值意味著在設計中無需以共模扼流圈進行阻抗補償。對工程師來說， 重要的考慮是該方案無需PCB補償或特殊布線，因而省去了PCB返工的大量時間，RClamp0524P和RClamp0524J滿足這種嚴格要求，而且又具有高水平的靜電和電纜放電保護能力。
