| 產品參數 | |||
|---|---|---|---|
| 品牌 | 鼎先電子 | ||
| 產品特性 | TVS | ||
| 封裝 | 插件 | ||
| 批號 | 23 | ||
| 極性 | 2 | ||
| 通道數量 | 1 | ||
| 擊穿電壓(Vbr) | 490-530V | ||
| 工作電壓 | 470 | ||
| 鉗位電壓(Vc) | 630V | ||
| 峰值脈沖電流(Ipp) | 10kA | ||
| 二極管電容(Cd) | 1000pF | ||
| 最大耗散功率 | 1mW | ||
| 工作溫度范圍 | -45-150 | ||
| 應用領域 | ***/航天 | ||
| 可售賣地 | 全國 | ||

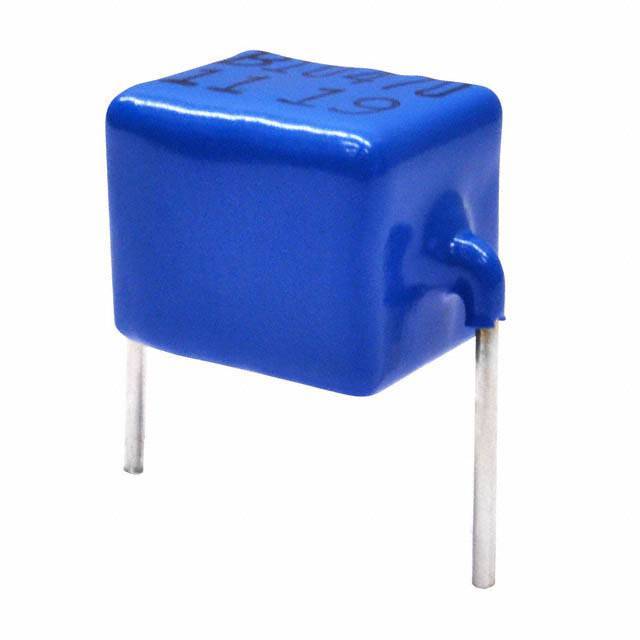

| 型號 | PTVS10-470C | ||
?
大電流瞬態抑制二極管?High Power TVS Diodes
·?Power TVS (PTVS)產品為高電流雙向的電壓瞬變抑制二極管，此設計可應用于交流電的保護和高功率直流總線的應用。這些產品可提供從58伏特至470伏特的雙向端口保護并符合RoHS和UL規范，同時還遵守IEC 61000-4-5 8/20 μs 浪涌電流的要求。 相較于金屬氧化物變阻器技術的使用，應用于PTVS產品中的硅技術在浪涌發生時可帶來較低的定位電壓。 這些產品有插件式包裝可供選擇，并遵守產業標準的規定，例如:RoHS和無鉛焊料的耐焊接性。
·??PTVS10-058C PTVS10-076C PTVS10-170C PTVS10-320C PTVS10-380C PTVS10-470C
PTVS10-470C-TH
·?類型 : 齊納
·?單向通道 : -
·?雙向通道 : 1
·?電壓-反向關態（典型值） : 470V
·?電壓-擊穿范圍?: 490V-530V
·?電壓-箝位（峰值）@Ipp : 630V
·?電流-峰值脈沖（10/1000μs） : 10000A（10kA）（8/20μs）
·?功率-峰值脈沖 : -
·?電源線路保護 : 無
·?應用 : 通用
·?不同頻率時的電容 : -
·?工作溫度 : -55°C ~ 125°C（TJ）
·?安裝類型 : 通孔

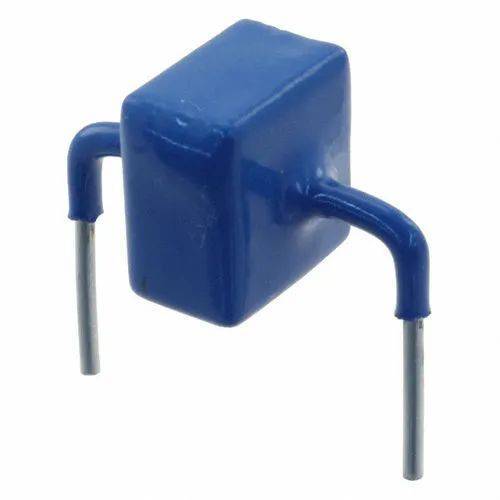

大電流 PTVS 二極管 具備20 kA 浪涌電流和低箝位電壓處理能力
PTVS20-015C-TH PTVS 二極管符合 IEC 61000-4-2 第 4 級 ESD 保護要求，且具有峰值脈沖電流下的低箝位電壓，有助于滿足 IEC 61000-4-5 8/20 μs 雷擊保護的浪涌電流要求。
AK15?AK20高電流瞬態抑制器專為保護交流線路及任何高標準應用（交流或直流）而設計。提供的箝位電壓低于雪崩電壓，但高于額定工作電壓，可提供 的箝位特性。 因此，任何電流傳導所導致的升壓都能被抑制在低程度，從而提供合適的保護。 此外還可將該元件串聯和/或并聯，從而提供 型保護的解決方案。
功能與特色:
不含鹵素
符合RoHS標準
AK15 ?15kA（8x20 μs脈沖）浪涌性能
箝位特性優良
玻璃鈍化結
雙向保護
超緊湊型:?體積不到傳統離散型解決方案的十分之一
箝位電壓
的擊穿電壓
低斜率電阻
AK15-058C
AK15-066C
AK15-076C
AK15-190C
?
AK20 ?20kA（8x20 μs脈沖）浪涌性能
AK20-016C
AK20-058C
AK20-063C
AK20-066C
AK20-076C
