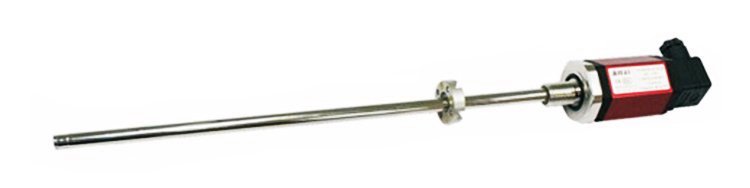

米朗TL3磁致伸縮位移傳感器，赫斯曼插頭，不銹鋼磁環

?

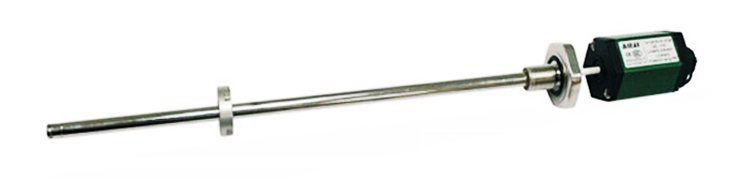

米朗MTL3磁致伸縮位移傳感器，防水接頭，塑膠磁環

?

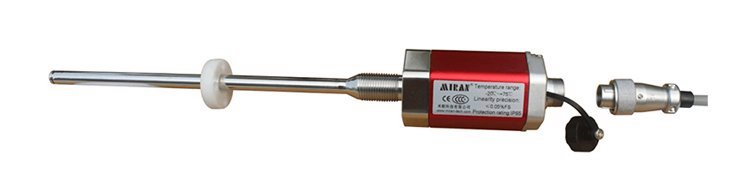

米朗MTL3磁致伸縮位移傳感器，航空插頭，塑膠磁環

?

米朗MTL3磁致伸縮位移傳感器（可拆卸）

?

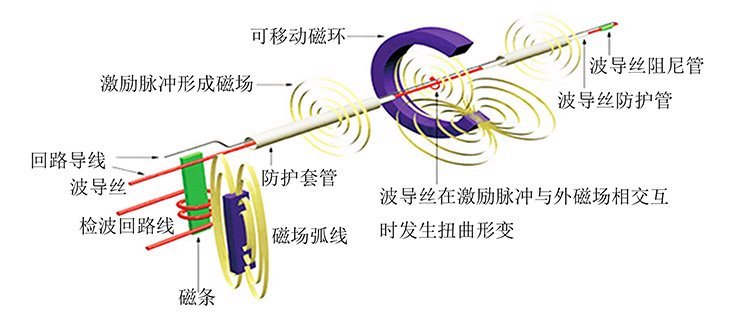

磁致伸縮位移傳感器原理：

磁致伸縮傳感器的原理是利用兩個不同磁場相交時產生一個應變脈沖信號，然后計算這個信號被探測所需的時間周期，從而換算出準確的位置。這兩個磁場一個來自磁環中的永磁鐵，另一個來自傳感器電子倉中的電子部件產生的激勵脈沖。激勵脈沖沿傳感器內用磁致伸縮材料制造的波導絲以聲速運行。當與磁環中的永磁場相交時，由于磁致伸縮現象，波導絲產生的機械振動形成一個應變脈沖。應變脈沖很快便被電子倉中的感測電路探測到。從產生激勵脈沖的一刻到應變脈沖被探測到總的時間乘以固定的聲速，我們便能準確的計算出磁鐵的位置變化。這個過程是連續不斷的，所以每當磁環位置改變時，新的位置會被迅速測量出來。由于輸出信號是真正的絕對值，而不是比例的或需要再放大處理的信號，所以不存在信號漂移或變值的情況，更不必像其他傳感器那樣需要定期重標。

米朗MTL3高壓油缸內置式磁致伸縮位移傳感器，有效行程80mm～3000mm，有電壓（0~5V或者0~10V）、電流（4~20mA）、RS485數字輸出、start-stop數字輸出。可選接線方式有：防水電纜接頭、航空插頭與赫斯曼插頭，產品型號有普通型、防爆型。內置進口波導絲作為測量單元，具有高分辨率、高精度、高穩定性、高可靠性、響應時間快、工作壽命長等優點。不用重新標定，也不用定期維護。位移傳感器由磁環、測量導管、信號單元、電子單元、接線盒及安裝件組成，安裝時磁環與機械設備活塞連接。并沿測量導管上下移動，導管內裝有測量元件，它可以在外磁作用下將被測位移信號轉換成比例關系的標準模擬信號輸出或者數字信號。

傳感器主要技術參數：

??? ★量程范圍:30～5000mm

??? ★供電電壓: 24VDC

??? ★輸出形式/模擬信號：4?20mADC、0?5VDC、1?5VDC、0?10VDC?? 數字信號：RS485、MODBUS

??? ★負載能力:???? 電壓信號輸出負載≥4KΩ? 電流信號輸出負載≤500Ω

??? ★非線性誤差:?? ±0.05FS；200mm以下最大誤差100μm

??? ★重復性誤差:??? 優于0.005FS

??? ★分辨率:??????? 優于0.005FS

??? ★遲滯:???????? 優于0.002FS

??? ★工作溫度:????? 0? 70℃?? -15? 60℃?? -25? 70℃?? -40? 85℃

??? ★測桿材料:????? 0Cr18Ni9（304）316不銹鋼（特殊定制）

??? ★電子倉外殼材料:0Cr18Ni9（304）316不銹鋼（特殊定制）

??? ★引線方式:????? PVC屏蔽電纜線（默認長度：1m，也可根據用戶要求提供）

??? ★外殼防護等級:? IP67（電子倉部分防護等級IP65，特殊定制IP67請下單說明）

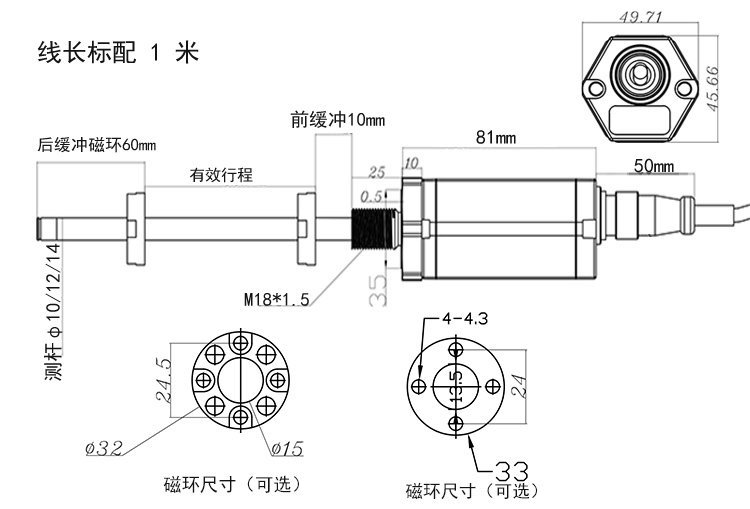

位移傳感器安裝尺寸圖（防水接頭）：

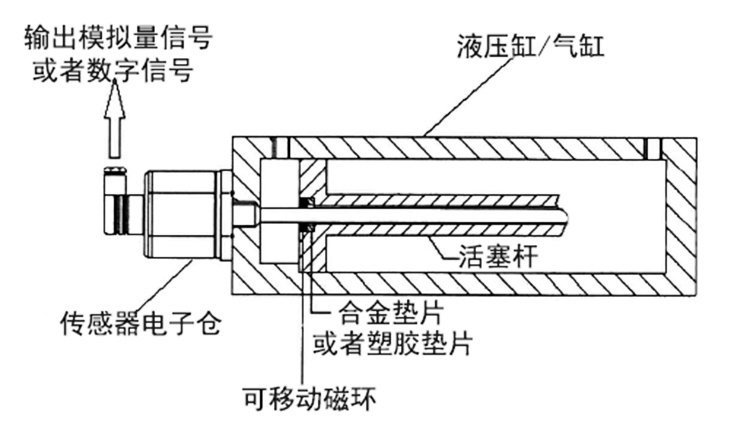

傳感器安裝示意圖及安裝說明：

產品默認配置為O型密封圈，適用于油缸壓力1MPa以內場合；1MPa-10MPa應配置聚四氟乙烯密封圈（選型時應向廠家業務人員說明）；10MPa-35MPa應配置紫銅密封圈（選型時應向廠家業務人員說明）。

?

外置使用安裝方法：

對測量范圍小于1000mm的傳感器，建議選用安裝附件；大于1000mm的，選用測桿支架安裝。

???? 1．用液位傳感器支架將傳感器卡住，并用鎖緊螺母將支架固定在傳感器的螺紋上。

???? 2．將磁環用內六角螺釘M3×12固定在磁環支架上，當將磁環裝在測桿時，螺釘頭部應朝向電子倉側；磁環應盡量與測桿同心且無接觸，但磁環稍有偏心不會影響傳感器的性能。

???? 3．將固定板條緊繞在測桿的最末端，并用兩個M3×8螺
