S7-1200與儀表無法通信問題

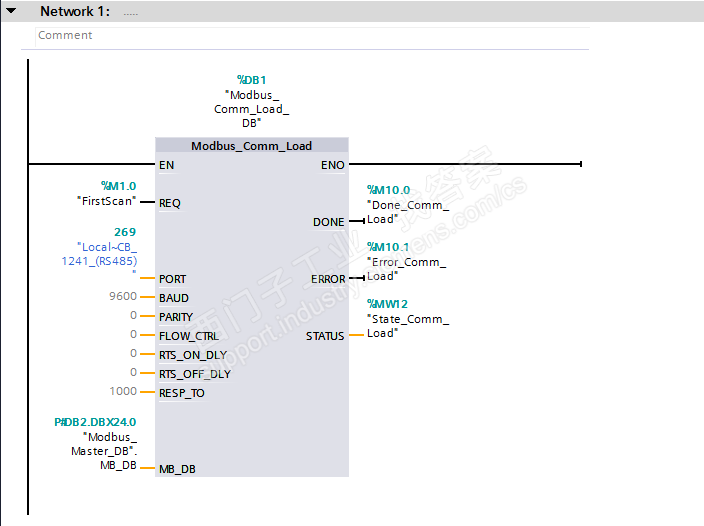

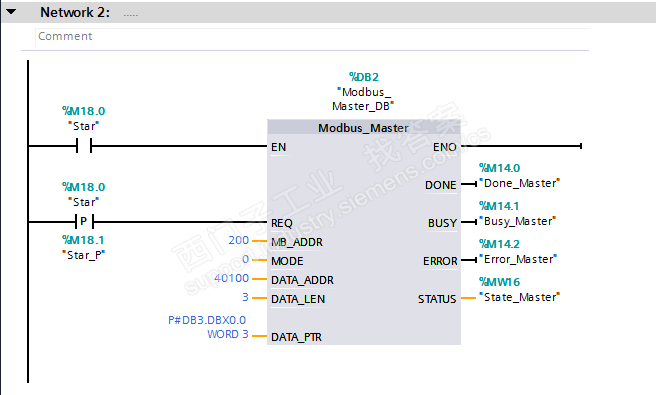

通過S7-1200的RS485通信板與施耐德的DM2300儀表通信，讀取儀表寄存器40100數據信息，采用的是兩線制的方式，通信板這邊是將TA與T/RA連接后接入儀表RS+，TB與T/RB連接后接入儀表RS-，程序如圖所示，但是一直通信不上。于是采用了這樣的方式檢查：①通過串口調試工具與儀表通信可以正確獲取儀表數據；②通過S7-1200與模擬軟件MODSIM 32通信，PLC也可以正確獲取MODSIM 32的數據。于是再次將PLC與儀表通信，程序編寫一樣，串口調試工具與MODSIM 32的設定也一樣，但是就是無法通信獲取數據，請問是什么情況？
圖片說明：
答案
評價：
老哥，你說的很對，就差一個參數，但是你并沒有指出是哪個參數呀，還是謝謝你。
經過兩天的摸索，終于找到了問題所在，在此分享給大家：
在這個案例中遇到了兩個大坑①施耐德DM2300儀表做MODBUS RTU通訊時停止位 2 位且無法修改；②西門子S7-1200在屬性中修改停止位參數無效，只能去Modbus_Comm_Load 指令的背景 DB 里 Static 修改 STOP_BITS停止位數值為 2 才有效。搞明白這兩個問題即可正常通訊。
回復:
有些硬性的東西我會說，但是需要基本思考的東西，我不怎么說，自己理解，查找原因很重要。
