訂貨號

E7 288-1SR30-0PG6

產品描述

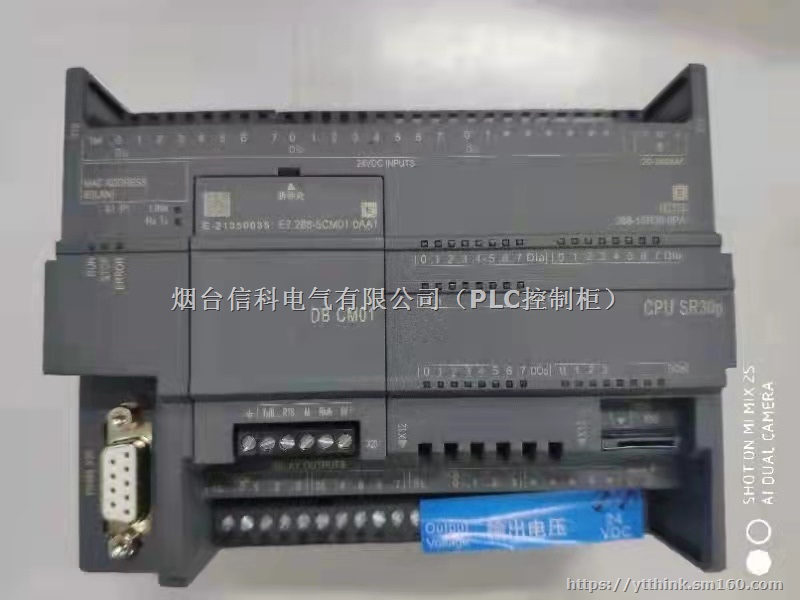

標準型CPU SR30P,繼電器

常規規范

尺寸W×H×D

125×100×81mm

功耗

23W

可用電流（SM總線5V）

1400mA

可用電流（傳感器電源24V）

300mA

CPU規范

程序存儲器(kb)

18

數據存儲器(kb)

12

保持性存儲器（kb)

10

數據保存

永久

本體集成I/O

數字量

18輸入/12輸出

模擬量

-

*本地I/O-數字量

256位輸入（I）/256位輸出（Q）

*本地I/O-模擬量

56個字的輸入（AI)56個字的輸出（AO)

*I/O模塊擴展數

最多6個擴展

高速計數器（總）

共6個

單相

單相：4個200KHz+2個30KHz

正交相位

正交相位：2個100KHz+2個20KHz

脈沖輸出

-

定時器

非保持性（TON,TOF):192個

保持性：64個

計數器總數

256個

位存儲器（M）

256位

時間中斷

共2個，T32和T96分辨率為1ms

邊沿中斷

4個上升沿和4個下降沿

時鐘

通常為7天，25°C時最少為6天

存儲卡

支持

信號擴展板

集成DB 206 NG

性能規范

布爾運算時間

0.35uS/指令

字傳送時間

1.2uS/指令

浮點運算時間

1.7uS/指令

通信規范

通訊接口

以太網：1

串行端口：1（RS485）

以太附加串行端口：0

HMI設備

以太網：5個連接

串行端口：4個連接

編程設備

1.2-115.2Kbps

CPU（PUT/GET）

支持

隔離

以太網：變壓器隔離，1500VDC

RS485：無

電纜類型

以太網：CAT5e*電纜RS485：PROFIBUS網絡電纜

電源規范

電壓范圍

85-264VDC

輸入電流（僅包括CPU)

120VAC時130mA（無300mA的傳感器電源輸出）120VAC時250mA（帶300mA的傳感器電源輸出）240VAC時80mA（無300mA的傳感器電源輸出）240VAC時150mA（帶300mA的傳感器電源輸出）

輸入電流（包括CPU和所有擴展附件)

120VAC時130mA  240VAC時190mA

沖擊電流

264VDC時16.3A

傳感器電壓

20.4-28.8VDC

隔離

電源輸入與邏輯

1500VAC,1分鐘

傳感器與邏輯

未隔離

輸入規范

輸入點數

18

輸入類型

漏型/源型（IEC1類漏型）

*持續允許電壓

30VDC

浪涌電壓（*）

35VDC，0.5S

邏輯1信號(最小）

2.5mA時15VDC

邏輯0信號(*）

15VDC，1mA

光電隔離（現場側與邏輯側）

500VAC，1分鐘

隔離組

1

濾波時間

每個通道可單獨選擇（點IO.0到I1.5):0.2，0.4，0.8,1.6，3.2，6.4和12.8us;0.2,0.4,0.8,1.6,3.2,6.4和12.8ms每個通道可單獨選擇（I1.6及更大的點）：0,6.4,12.8ms

輸出規范

輸出點數

12

輸出類型

繼電器，干觸點

電壓范圍

5-30VDC或5-250VAC

浪涌電流（*）

觸點閉合時為7A

每點額定電流（*）

2.0A

切換頻率（*）

不推薦

接通延時（Qa.0-Qa.3)

最長10ms

斷開延時（Qa.4-Qa.7)

最長10ms

光電隔離（現場側與邏輯側）

1500VAC，1分鐘

觸點壽命

無負載

10,000,000斷開/閉合周期

額定負載

10,000斷開/閉合周期
