阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套絞型屏蔽軟電纜ZR-RVVSP4*1.5技術解析
一、型號與結構解析
1. ?型號定義?：
o ?ZR?：阻燃特性（符合GB/T 19666標準，阻燃等級A級）。
o ?R?：軟電纜（多股細絞無氧銅導體，符合GB/T 3956第5類標準）。
o ?V?：聚氯乙烯（PVC）絕緣層。
o ?V?：PVC外護套，耐磨損且柔韌性高。
o ?S?：雙絞結構（四芯兩兩對絞），降低信號串?dāng)_。
o ?P?：鋁箔+鍍錫銅編織網雙層屏蔽，屏蔽覆蓋率≥90%。
o ?4×1.5mm2?：四芯線纜，單芯截面積1.5mm2，適用于中功率信號傳輸。

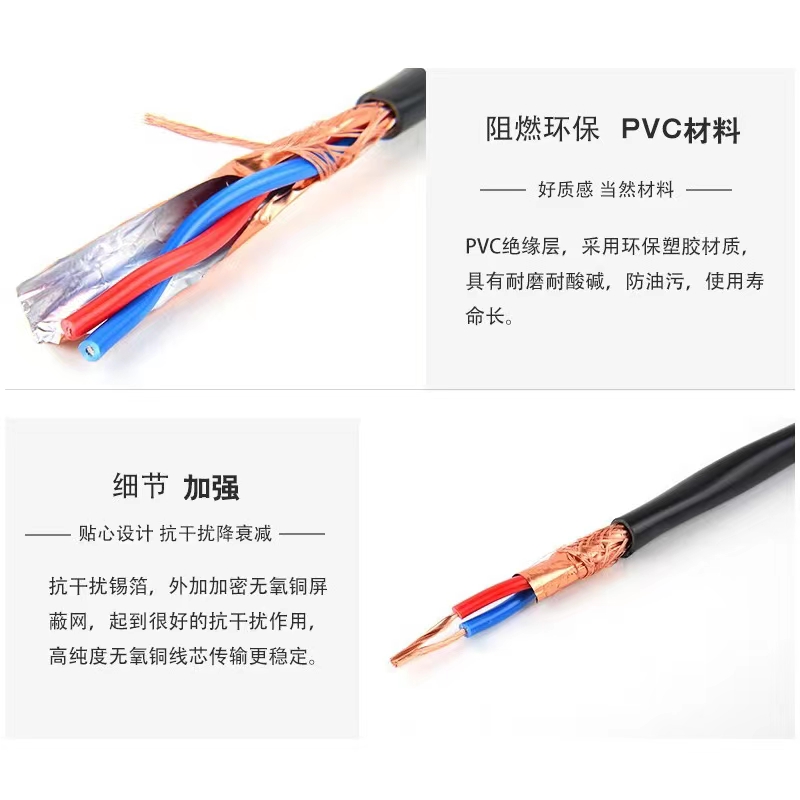

2. ?核心結構?：

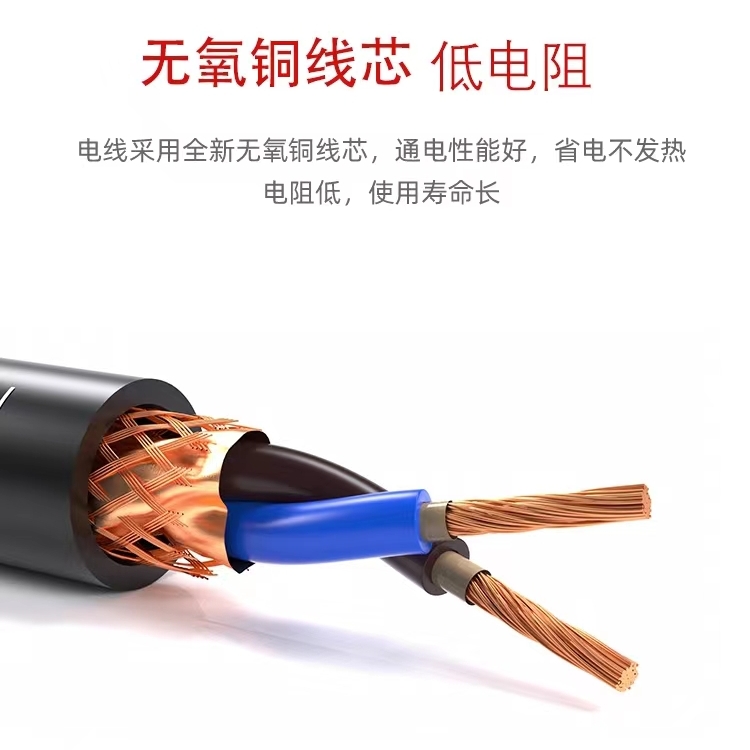

o ?導體?：多股無氧銅絲絞合（截面積1.5mm2），導電穩定且抗彎折。
o ?絕緣層?：分色PVC絕緣（如紅、藍、綠、黃），便于線序識別。
o ?屏蔽層?：鋁箔包裹每對雙絞線+鍍錫銅編織網總屏蔽，雙重抗電磁干擾。
o ?護套?：阻燃PVC材質（灰色或黑色），耐油、耐老化，適應復雜環境。
二、阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套絞型屏蔽軟電纜ZR-RVVSP4*1.5關鍵性能參數
|
參數類別 |
數值/特性 |
|
?額定電壓? |
300/300V（適用于工業控制信號傳輸） |
|
?長期工作溫度? |
-40℃~+70℃（動態敷設不低于-15℃） |
|
?彎曲半徑? |
≥6倍電纜外徑（動態敷設場景） |
|
?導體電阻? |
≤13.3Ω/km（20℃環境下） |
|
?阻燃等級? |
通過GB/T 18380.3-2001垂直燃燒測試 |
三、阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套絞型屏蔽軟電纜ZR-RVVSP4*1.5典型應用場景
1. ?工業控制系統?：
o PLC、變頻器信號傳輸，抗車間電磁干擾及機械振動。
o 適用于自動化生產線、機器人等需頻繁移動的場景。
2. ?安防與消防系統?：
o 火災報警信號線、視頻監控電源線，保障緊急情況下信號穩定。
3. ?智能樓宇?：
o 樓宇自控（如空調、照明系統）布線，適應管道穿線復雜環境。
4. ?通信設備?：
o RS-485總線、CAN總線等中距離通信，屏蔽層降低信號衰減。
四、選型與施工要點
1. ?屏蔽接地規范?：
o 推薦單端接地（控制端），接地電阻≤100Ω，避免多點接地引發環流干擾。
2. ?環境適配性?：
o 高溫環境優先選擇交聯聚乙烯（XLPE）絕緣型號（如ZR-KYJVP）。
o 戶外敷設需加裝阻燃波紋管，防止紫外線加速護套老化。
3. ?認證與標準?：
o 需符合JB 8734-1998標準，并取得CCC認證。
4. ?敷設限制?：
o 避免與高壓電纜（>1kV）同路徑敷設，最小間距≥30cm。
o 牽引張力≤80%短期允許拉力（約1200N），牽引速度≤15m/min。
?注?：ZR-RVVSP-4×1.5與ZR-RVVP-4×1.5的主要區別在于屏蔽結構（分對屏蔽vs.總屏蔽），前者更適用于高頻干擾環境。
