商品詳情

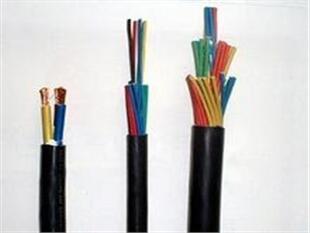

| 通信電纜HYA銅芯實芯聚烯烴絕緣阻燃鋁塑綜合護套市內通信電纜 生產標準: YD/T322-2013結構特點: HYA型市內通信電纜采用全色譜絕緣，鋁塑綜合護套粘結成一體，形成密封護層，HYA型市內通信電纜具有電氣性能優越，施工方便的特點； 產品用途: HYA型市話電纜可用于城鎮，近郊及廠礦的通信線路中。物理參數: 1. 線芯材質: 純銅 2. 標稱對數:5-2400對 3. 導體直徑：銅線直徑為0.40-0.90mm； 4. 絕緣材料：高密度聚乙烯； 5. 絕緣單線：在導線上連續擠制絕緣材料，采用規定的10種標準色譜以便識別，并保證電纜的電氣性能； 6. 絕緣線對： 把單根絕緣線按照不同的節距扭絞成對，以大限度減少串音，并采用規定的色譜組合以便識別線對； 7. 纜芯結構：絕緣單線絞合成對后采用同芯式或單位式絞合成纜芯，各單位采用不同的扎紗，以便施工、維護識別。 以25對為基本單位,25線對的基本單位也可由12對和13對2個子單位組成，50單位的超單位由二個12對和二個13對兩個子單位組成，100對的超單位由四個 25基本單位組成。每個單位都采用規定色譜的扎帶繞帶 100對及以上電纜加有 1%的備用線對，但不超過10對； 8. 纜芯包帶：纜芯外包覆非吸濕性、非吸油性的絕緣帶； 9. 電纜屏蔽：用軋紋(或不軋紋 )雙面涂塑鋁帶縱包于纜芯包帶之外，兩邊搭接粘合； 10. 電纜護套：阻燃鋁塑綜合護套 11. 識別標記：電纜外表面打印識別標記。標記內容：電纜型號、長度、公司名稱及制造年份。標記間隔不大于 1m； 12. 其他結構：根據使用場合、用戶要求，可提供各種形式的電纜，以滿足各種敷設環境條件要求。 |
三相電表打開電表的接線柱蓋子，蓋子上就有接線圖。接線圖負荷較小時，可采用直接接入方法。下圖為三相四線電表直接接入式：直接接入式圖中可以看出，3接線柱；6接線柱；9接線柱分別為C三相電流線圈，7接線柱接電源側C。9接線柱接負載。8接線柱為電壓線圈。11接線柱接零線N。如果負荷較大時，可采用經電流互感器接入式。如下圖：經電流互感器接入式圖中可以看出，電表三個電流線圈分別通過三個電流互感器接入。
