| 產品參數 | |||
|---|---|---|---|
| 品牌 | 必亮春輝牌 | ||
| 產品特性 | 流量控制 | ||
| 是否進口 | 否 | ||
| 產地 | 天長 | ||
| 加工定制 | 是 | ||
| 測量范圍 | 0-400M3 | ||
| 公稱通徑 | 20-600 | ||
| 測量精度 | 1.0M3 | ||
| 公稱壓力 | 0-4MPAMpa | ||
| 適用范圍 | 液體汽體 | ||
| 可售賣地 | 全國 | ||
| 類型 | 標準節流裝置 | ||
| 型號 | ZLD-2 | ||

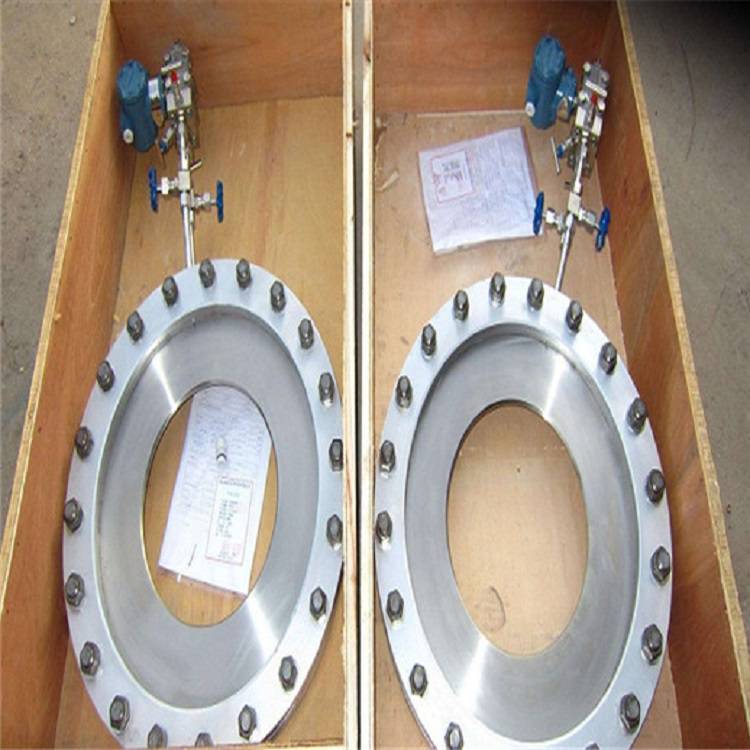

差壓式孔板流量計是大多數情況下不同于傳統的節流裝置，它具備 差壓穩定系統，能夠在差壓變化的情況下 0.05的精度去測量流量，這也是差壓式孔板流量計 市場的主要原因。如果說孔板流量計是流量儀表測量中的一個小黑馬，那么差壓式孔板流量計就是流量儀表行業的黑科技代表，因為無論從外觀和組合復雜程度上來說，差壓式孔板流量計都是比較復雜的。該流量計的結構也不簡單，要配齊差壓變送器、三閥組、表彎、多孔法蘭焊接等，如果其中一項做的不好，那么合成時候就會影響其測量精度。
儀表概述：
???差壓式孔板流量計具有結構簡單,維修方便 使用可靠等特點。孔板節流裝置是標準節流件可不需標定直接依照標準生產,1.標準GB2624-81<流量測量節流裝置的設計安裝和使用>;2 ISO5167< 組織規定的各種節流裝置>3.化工部標準GJ516-87-HK06。
?
原理及結構：
? ?充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。
?
差壓式孔板流量計適用范圍：
1、公稱直徑： 15 mm ≤DN≤1200mm ；
2、公稱壓力：PN≤10MPa；
3、工作溫度：－50℃≤t≤550℃；
4、量程比：1:10， 1:15 ；
5、 精度：0.5級，1級。
?
差壓式孔板流量計技術指標：
1 ±0.075；
2、高穩定性：優于0.1FS/年；
3、高靜壓：40MPa；
4、連續工作5年不需調校；
5、可忽略溫度、靜壓影響；
6、抗高過壓。
?
差壓式孔板流量計特點：
1、采用進口單晶硅智能差壓傳感器；
2 ，完善的自診斷功能；
3、智能孔板流量計其量程可自編程調整；
4、可同時顯示累計流量、瞬時流量、壓力、溫度；
5、具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程；
6、配有多種通訊接口；
7、穩定性高；
8、量程范圍寬、大于10：1。
?
安裝注意事項：
1、可水平、垂直或傾斜安裝，應 管內充滿液體；
2、節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物；
3、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定；
4、引壓管路安裝應符合標準規定的規范。
?
