品牌：TOKYO KEIKI東京計器 (TOKIMEC 東機美）

產地：日本

型號：COM-3-33C-30-PH3-30

COM-3-33C-30-PH3-30東京計器TokyoKeiki電磁換向閥Tokimec

品牌：東京計器 TOKYO KEIKI （舊商標為TOKIMEC 東機美）
名稱：換向與流量控制閥（科姆尼科閥）
英文名稱：Directional and flow control valves“COMNICA”
適用液壓油：石油類液壓油。
安裝面尺寸：ISO 4401-03
電磁鐵的電源電壓：帶控制功能。
控制方式：內部先導，外部泄油
供給壓力為6.9MPa時
閥的差壓為1MPa時
先導操作型(2段型)

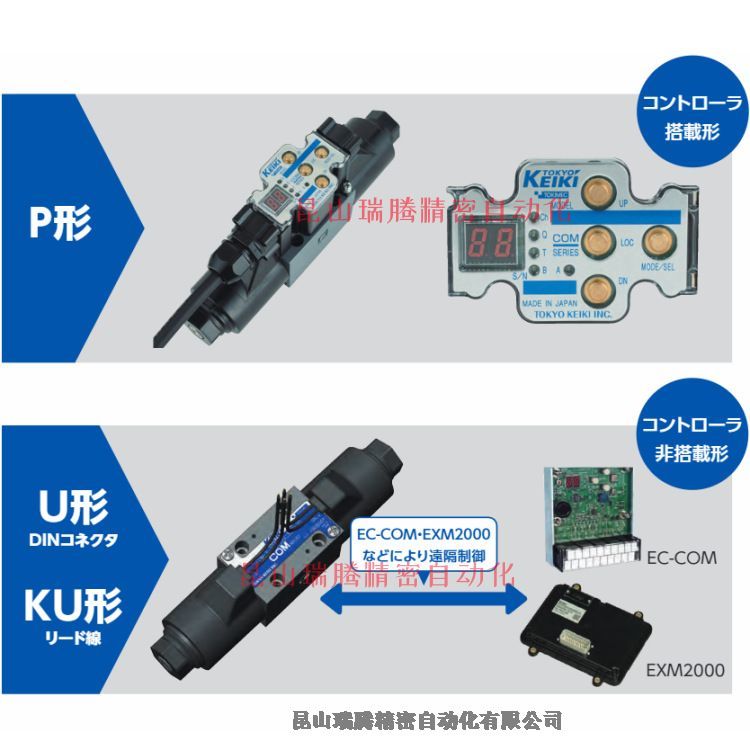

COM-3-2C-20-PH3-30東京計器TokyoKeiki電磁換向閥Tokimec 產品特點：
（１）可以獨立設定速度，所以可以實現所必需的加速，減速時間。由于能方便地設定速度，所以可以實現以往的無沖擊閥很難做到的高速定位。
（２）為了能夠在沒有機械誤差的情況下設定所需條件，在換向閥上配有微處理器。通過觀察裝在閥上的數字顯示器，操作按鈕，便可以簡單地進行有再現性的設定及調整。
還可以提供與閥本體上設定功能相同的手持式設定器。
（３）設計結構緊湊而且堅固可靠、節省空間。
可以通過手動操作鈕在不通電時確認動作狀況，還做到節省布線，非常重視從安裝到維護的各個方面的簡便操作。
（４）可以和電磁換向閥一樣，與普通繼電器、PLC 等設備連接。
（５）控制功能：CH 型（3 頻道設定型）
可以單獨設定 A 向和 B 向切換的 3 種速度（高速?9?9中速?9?9低速）時的流量、及加速?9?9減速的時間。

注意事項：
1. 安裝方向
請?jiān)陂y芯軸處于水平狀態下進行安裝。
2. T 端口
請不要在 T 端口產生 13.7MPa（外部泄油型時為 24.5MPa）以上的浪涌沖擊壓力。另外，請始終保持閥內充滿液壓油。
3. 信號線
未使用的信號線請務必進行絕緣處理，以防止發生短路。
4. 電線規格
需要延長科姆尼卡閥的引線時，請使用滿足下述線徑要求的耐油及耐熱的電纜。
● 電源（24V 及 0V）
AWG18 或 0.75mm2 以上
● 觸點信號及模擬輸入
AWG22 或 0.3mm2 以上
5. 觸點輸入輸出電流
觸點信號輸入時，在 PLC、繼電器等的觸點上會有下述電流通過，請?jiān)谑褂脮r注意外部設備的電流限制條件。
觸點電流（A）≈（觸點輸入電壓 -1）/15000
動作許可輸出（只限于 CH 型）的負載電流為 50mA，所以請注意 PLC、繼電器等的負載。特別是在直接連接 LED 等時，請?jiān)趧幼髟S可輸出+及動作許可輸出-之間串接電阻以限制電流。（小適用負載（Ω）≈（負載電壓 -1.2）/0.05）
6. 手動操作
按下手動操作鈕可以切換為手動操作，但由于油箱的背壓增高會使操作力增大，請予以注意。
7. 防水?9?9防塵
內置控制功能型的防水／防塵等級為 IP45，如果有水直射時請另行設置防護。為保證防水?9?9防塵性能，請?jiān)谡{(diào)整后將銘牌與墊圈用自攻螺釘固定。（緊固扭矩：0.34 ～ 0.53N?9?9m）
8. 與先導單向閥結合使用時，可能會發生抖動現象。此時，請使用外部泄油型的先導單向閥。
9. 磁場干擾
根據磁場環境的變化會有控制流量增減的現象。如右圖所示的配置中，在科姆尼卡閥的電磁鐵 a 處進行流量調整時，附近的電磁換向閥發生勵磁后，會出現表中所示的控制流量增減。因此，在科姆尼卡閥的周圍同時使用電磁換向閥時請予以注意。

COM-3-33C-30-PH3-30東京計器TokyoKeiki電磁換向閥Tokimec
