浪涌保護器前面的開關可選用熔斷器和斷路器。一般Imax》40KA的宜選40~63A的，Imax《40KA的宜選20~32A的。

浪涌保護器和避雷器不是一回事。 雖然二者都有防止過電壓，特別是防止雷電過電壓的功能，但在應用上還是有許多區別。

1、避雷器有多個電壓等級，從0.38KV低壓到500KV特高壓均有，而浪涌保護器一般只有低壓產品；

2、避雷器多安裝在一次系統上，防止雷電波的直接侵入，而浪涌保護器大多安裝在二次系統上，是在避雷器消除了雷電波的直接侵入后，或避雷器沒有將雷電波消除干凈時的補充措施；

3、避雷器是保護電氣設備的，而浪涌保護器大多是為保護電子儀器或儀表的；

4、避雷器由于接于電氣一次系統上，要有足夠的外絕緣性能，外觀尺寸比較大，而浪涌保護器由于接于低壓，尺寸制作的可以很小。

安裝方法

1、SPD常規安裝要求

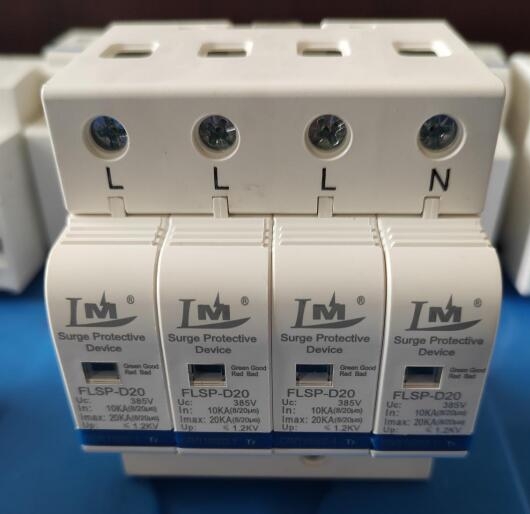

浪涌保護器采用35MM標準導軌安裝

對于固定式SPD，常規安裝應遵循下述步驟：

1）確定放電電流路徑

2）標記在設備終端引起的額外電壓降的導線，。

3）為避免不必要的感應回路，應標記每一設備的 PE導體，

4）設備與SPD之間建立等電位連接。

5）要進行多級SPD的能量協調

為了限制安裝后的保護部分和不受保護的設備部分之間感應耦合，需進行一定測量。通過感應源與犧牲電路的分離、回路角度的選擇和閉合回路區域的限制能降低互感，

當載流分量導線是閉合回路的一部分時，由于此導線接近電路而使回路和感應電壓而減少。

一般來說，將被保護導線和沒被保護的導線分開比較好，而且，應該與接地線分開。同時，為了避免動力電纜和通信電纜之間的瞬態正交耦合，應該進行必要的測量。

2、SPD接地線徑選擇

數據線：要求大于2.5mm2 ；當長度超過0.5米時要求大于4mm2。YD/T5098-1998。

電源線：相線截面積S≤16mm2 時，地線用S ；相線截面積16mm2≤S≤35mm2 時，地線用16mm2 ；相線截面積S≥35mm2時，地線要求S/2 ；GB 50054第2.2.9條

浪涌保護器的主要參數

1、標稱電壓Un：被保護系統的額定電壓相符，在信息技術系統中此參數表明了應該選用的保護器的類型，它標出交流或直流電壓的有效值。

2、額定電壓Uc：能長久施加在保護器的端，而不引起保護器特性變化和激活保護元件的大電壓有效值。

3、額定放電電流Isn：給保護器施加波形為8/20μs的標準雷電波沖擊10次時，保護器所耐受的大沖擊電流峰值。

4、大放電電流Imax：給保護器施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的大沖擊電流峰值。

5、電壓保護級別Up：保護器在下列測試中的大值：1KV/μs斜率的跳火電壓；額定放電電流的殘壓。

6、響應時間tA：主要反應在保護器里的保護元件的動作靈敏度、擊穿時間，在一定時間內變化取決于du/dt或di/dt的斜率。

7、數據傳輸速率Vs：表示在一秒內傳輸多少值，單位：bps；是數據傳輸系統中正確選用防雷器的參考值，防雷保護器的數據傳輸速率取決于系統的傳輸方式。

8、插入損耗Ae：在給定頻率下保護器插入前和插入后的電壓比率。

9、回波損耗Ar：表示前沿波在保護設備（反射點）被反射的比例，是直接衡量保護設備同系統阻抗是否兼容的參數。

10、大縱向放電電流：指每線對地施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的大沖擊電流峰值。

11、大橫向放電電流：指線與線之間施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的大沖擊電流峰值。

12、在線阻抗：指在標稱電壓Un下流經保護器的回路阻抗和感抗的和。通常稱為“系統阻抗”。

13、峰值放電電流：分兩種：額定放電電流Isn和大放電電流Imax。

14、漏電流：指在75或80標稱電壓Un下流經保護器的直流電流。
