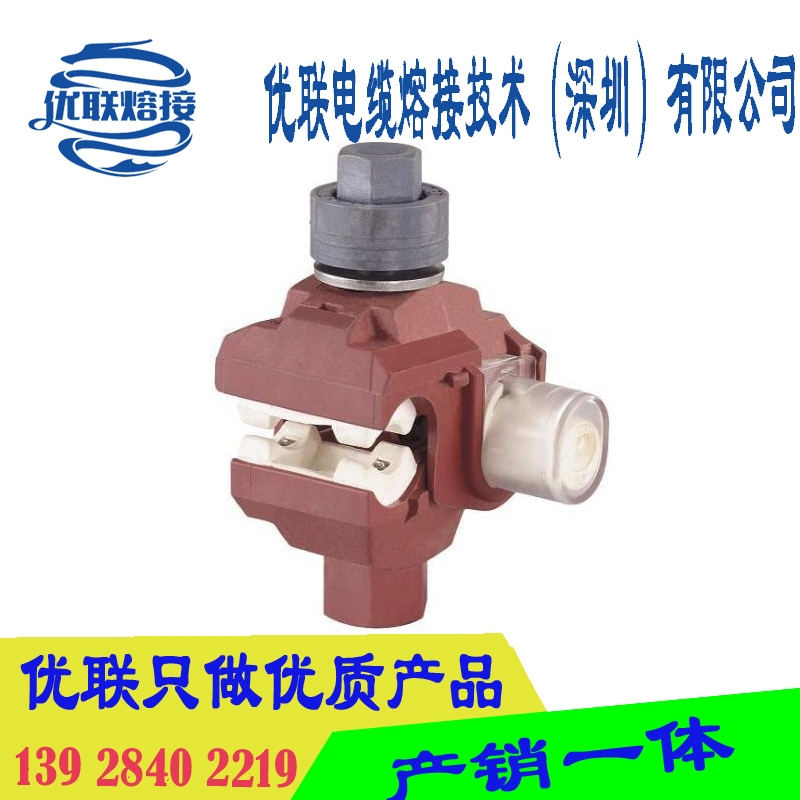

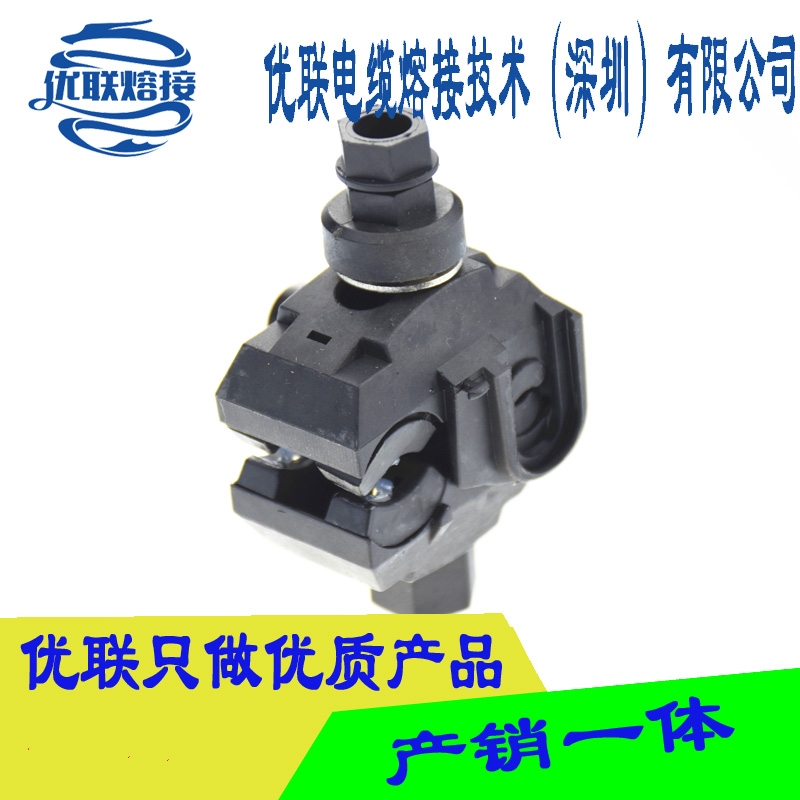

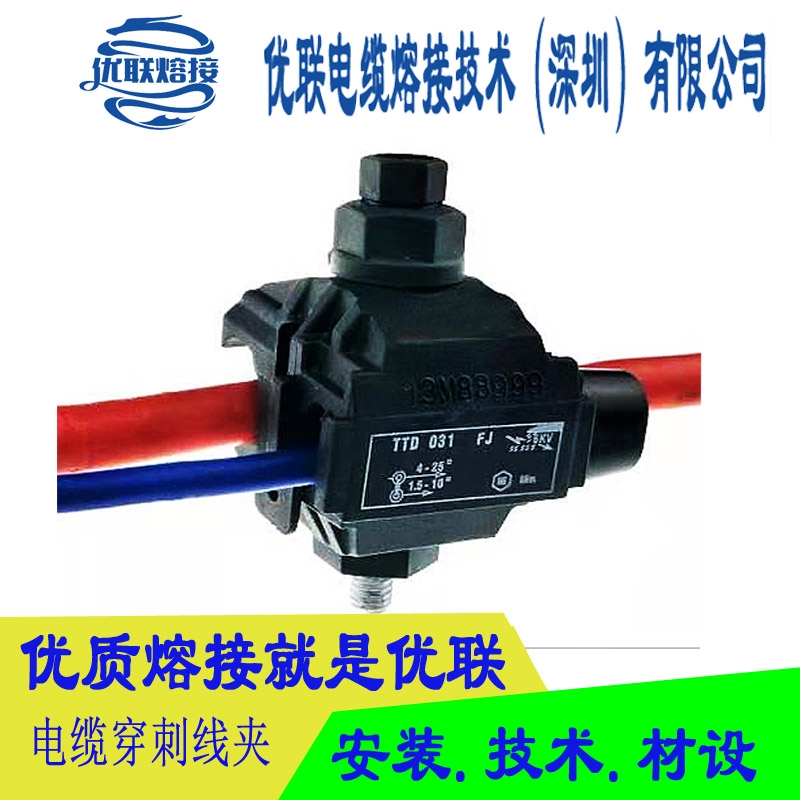

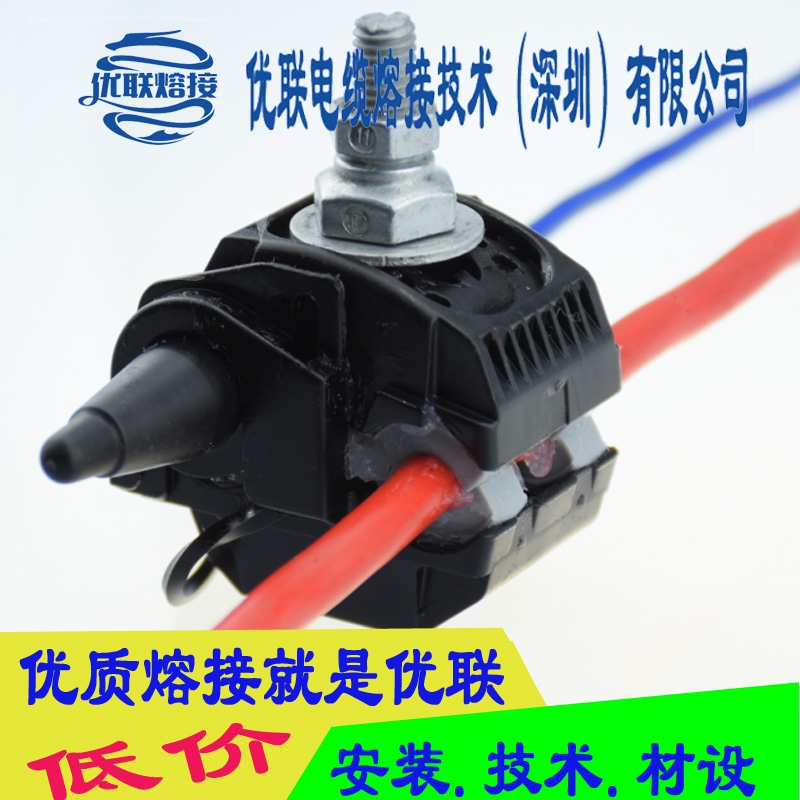

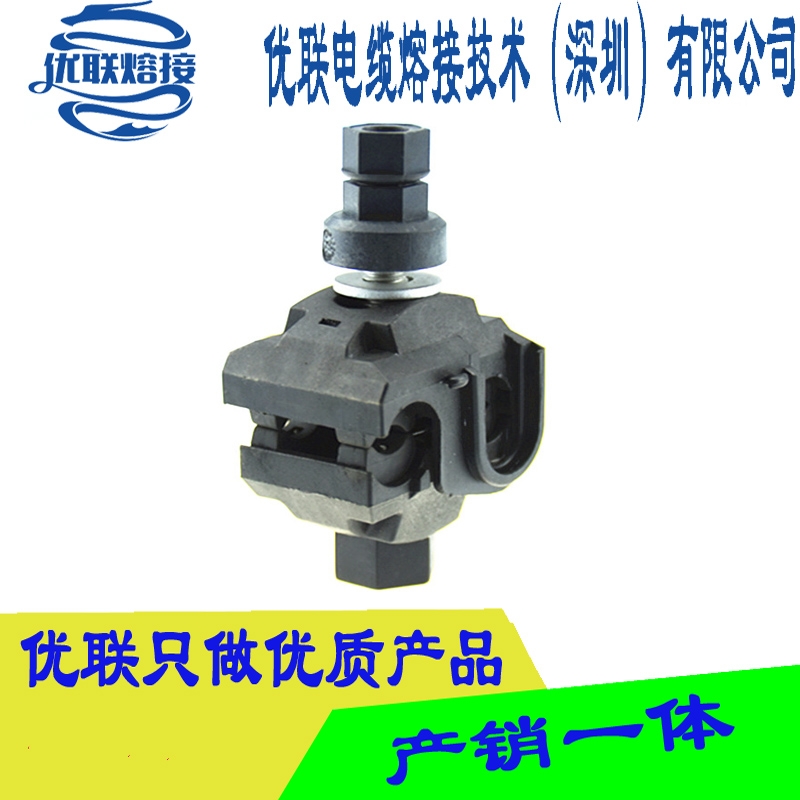

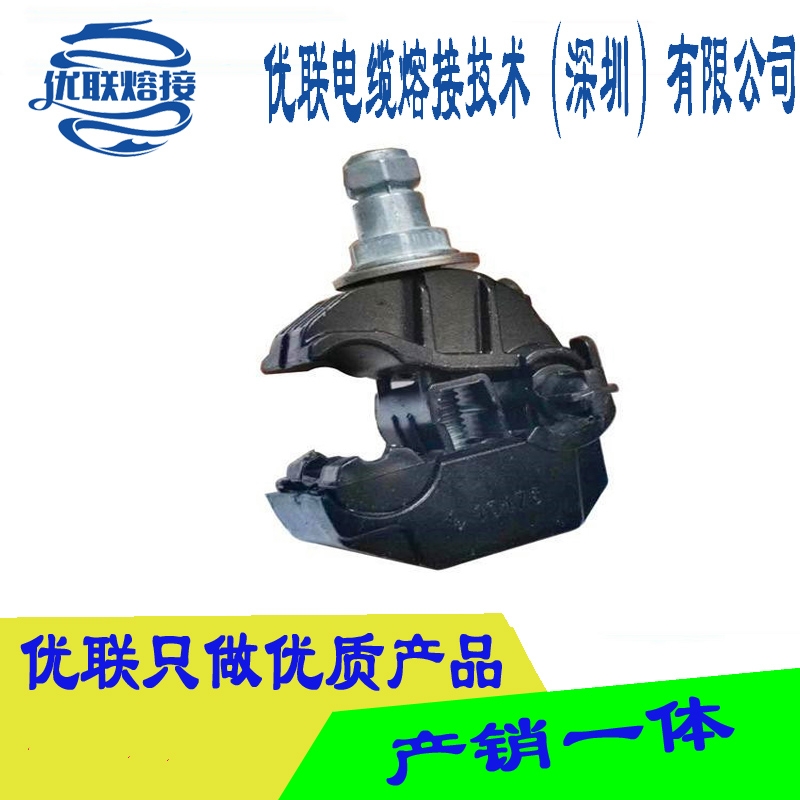

絕緣穿刺線夾(Insulation Piercing Connectors)主要由絕緣殼體、穿刺刀片、防水膠墊、力矩螺栓組成。

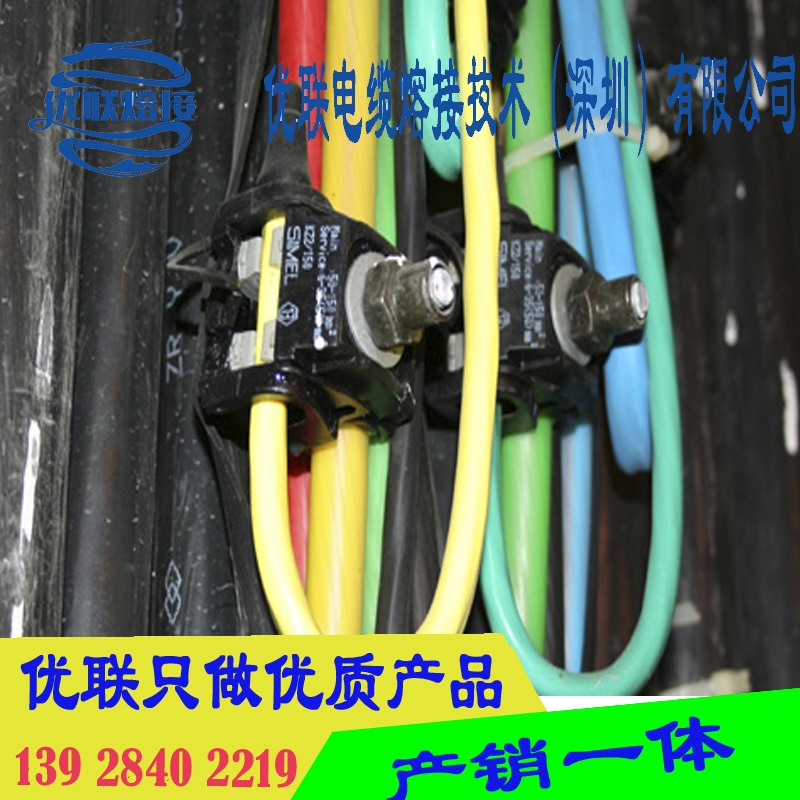

當做電纜分支連接時，將分支電纜插入支線帽并確定好主線分支位置后，用套筒扳手擰緊線夾上的力矩螺母，隨著力矩螺母的擰緊，線夾上下兩塊暗藏有穿刺刀片的絕緣體逐漸合龍，同時，包裹在穿刺刀片周圍的弧形密封膠墊逐步緊貼電纜絕緣層，穿刺刀片亦開始穿刺電纜絕緣層及金屬導體。當密封膠墊和絕緣油脂的密封程度和穿刺刀片與金屬體的接觸達到**佳效果時，力矩螺母自動脫落，此時，安裝完成且接觸點密封和電氣效果達到**佳。

1.產品概況:
  1.1 穿刺結構,安裝簡單,絕緣導線無需剝皮;
  1.2 力矩螺母,穿刺壓力恒定,確保良好的電氣連接而不損傷導線,
  1.3 自密封結構,防潮,防水,防腐蝕,延長絕緣導線及線夾的使用壽命
  1.4 采用特制接觸刀片,適用銅(鋁)對接及銅鋁過渡
  1.5 電氣接觸電阻小,接觸電阻小于等長分支導線電阻的1.1倍,符合DL/T765.1-2001標準
  1.6 特殊絕緣殼體,抗光照及環境老化,介電強度>12KV
  1.7 弧面設計,適用同(異)徑導線連接,連接范圍廣(0.75mm2-400mm2)
