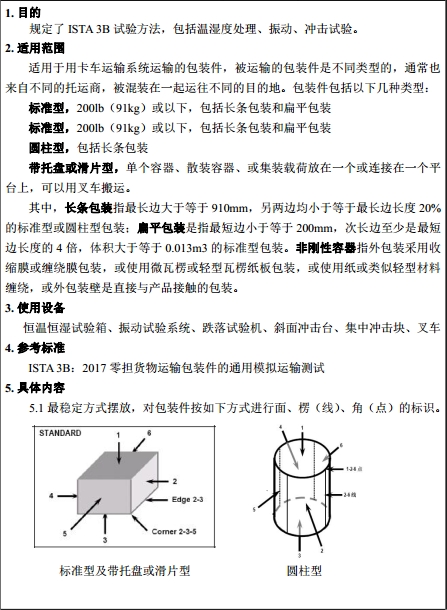

1. 目的
規定了 ISTA 3B 試驗方法，包括溫濕度處理、振動、沖擊試驗。
2. 適用范圍
適用于用卡車運輸系統運輸的包裝件，被運輸的包裝件是不同類型的，通常也
來自不同的托運商，被混裝在一起運往不同的目的地。包裝件包括以下幾種類型：
標準型，200lb（91kg）或以下，包括長條包裝和扁平包裝
標準型，200lb（91kg）或以下，包括長條包裝和扁平包裝
圓柱型，包括長條包裝
帶托盤或滑片型，單個容器、散裝容器、或集裝載荷放在一個或連接在一個平
臺上，可以用叉車搬運。
其中，長條包裝指最長邊大于等于 910mm，另兩邊均小于等于最長邊長度 20%
的標準型或圓柱型包裝；扁平包裝是指最短邊小于等于 200mm，次長邊至少是最短
邊長度的 4 倍，體積大于等于 0.013m3 的標準型包裝。非剛性容器指外包裝采用收
縮膜或纏繞膜包裝，或使用微瓦楞或輕型瓦楞紙板包裝，或使用紙或類似輕型材料
纏繞，或外包裝壁是直接與產品接觸的包裝。
3. 使用設備
恒溫恒濕試驗箱、振動試驗系統、跌落試驗機、斜面沖擊臺、集中沖擊塊、叉車
4. 參考標準
ISTA 3B：2017 零擔貨物運輸包裝件的通用模擬運輸測試
5. 具體內容
5.1 最穩定方式擺放，對包裝件按如下方式進行面、楞（線）、角（點）的標識。
標準型及帶托盤或滑片型 圓柱型
ISTA 3B 試驗
次序 試驗類別 試驗形式 試驗水平 認證是否必做
1 環境預處理 溫濕度 試驗室環境 是
2 環境處理 可控溫濕度 推薦表中選擇 可選
3 沖擊 跌落 6次，高度依重量選擇 是
4 振動
隨機振動
帶或不帶負載 Grms：0.54 是
5 沖擊 跌落 5次，高度依重量選擇 是
6 沖擊 危險物沖擊 1次，高度依重量選擇 是
7 沖擊 旋轉跌落 1次
8 沖擊 橋式沖擊
危險物 410mm
5.2.4 帶托盤或滑片型
次序 試驗類別 試驗形式 試驗水平 認證是否必做
1 環境預處理 溫濕度 試驗室環境 是
2 環境處理 可控溫濕度 推薦表中選擇 可選
3 沖擊 傾斜試驗 傾翻角度 22°
4 沖擊 旋轉跌落
5 沖擊 斜面沖擊 1.2m/s 6 振動
隨機振動
帶負載 Grms：0.547
沖擊 集中沖擊
沖擊塊自由跌落或吊
擺沖擊，380mm
只有非剛性容器時
8 沖擊 叉車搬運 平推和旋轉試驗 是
9 沖擊 叉車搬運 提升推拉試驗 是
10 沖擊 叉車搬運 提升旋轉試驗 是
11 沖擊 叉車搬運
12 沖擊 旋轉跌落
旋轉楞及角跌落，
13 沖擊 斜面沖擊 1.2m/s 是
5.3 試驗條件
5.3.1 環境預處理
將包裝件在試驗室環境下放置 12h 以上。
5.3.2 環境處理
將包裝件放置在可控溫濕度環境內，條件設定按標準表格選取，一般推薦 38℃，
85%RH，72h。
5.3.3 傾斜試驗（特定樣品）
將包裝件按預期的運輸方式放置在地面上，慢慢將試驗樣品的不穩定方向以 22°
角進行傾斜。如果試樣樣品開始傾倒，讓其順勢傾倒；如果包裝件在 22°角時沒有傾
倒，將包裝件緩慢恢復至直立狀態。在每個預期不穩定方向重復試驗。
5.3.4 跌落試驗
5.3.4.1 標準型，91kg 及以下：
5.3.4.2 圓柱型
5.3.5 旋轉跌落
1）將樣品面 3 向下放置在平整的剛性表面；
2）用截面為 100mm×100mm 的木塊墊起樣品 3-5 楞（及 2-3-6 角）；
3）抬起并跌落樣品 3-6 楞（及 3-4-5 角），高度選擇如下：
① 重量超過 91kg 的標準型，跌落高度 230mm
② 重量 230kg 或以下的帶托盤或滑片的包裝件，跌落高度 230mm
③ 重量超過 230kg 的帶托盤或滑片的包裝件，跌落高度 150mm
5.3.6 斜面沖擊
沖擊速度為 1.2m/s，沖擊方向為 5 面及 6 面，各沖擊一次。
