商品詳情
AX5A22MP050 華�？萍�1200萬全局快門330fps黑白相機 大靶面CMV12000 CXP-12接口 鏡頭接口M58x0.75 CoaxPress使用CXP-12，理論帶寬4 x 12.5Gbps 支持外部觸發/自由運行等多種觸發模式 支持逐點 FFC 等 ISP 功能 支持多種圖像數據格式輸出、ROI等功能 支持PoCXP供電和DC 24V外部供電 兼容CoaXPress協議和GenICam標準 符合CE、FCC、KC、RoHS認證 分辨率4096×3072 像元5.5μm×5.5μm AX5A22MP050
AX5A22MP050
華�？萍糀X系列1200萬像素大靶面CMV12000全局快門330fps CXP-12接口黑白大面陣工業相機
AX5A22MP050 華�？萍糀X系列1200萬像素大靶面CMV12000全局快門330fps CXP-12接口黑白大面陣工業相機 功能特性
CoaxPress使用CXP-12，理論帶寬4 x 12.5Gbps
支持外部觸發/自由運行等多種觸發模式
支持逐點 FFC 等 ISP 功能
支持多種圖像數據格式輸出、ROI等功能
支持PoCXP供電和DC 24V外部供電
兼容CoaXPress協議和GenICam標準
符合CE、FCC、KC、RoHS認證

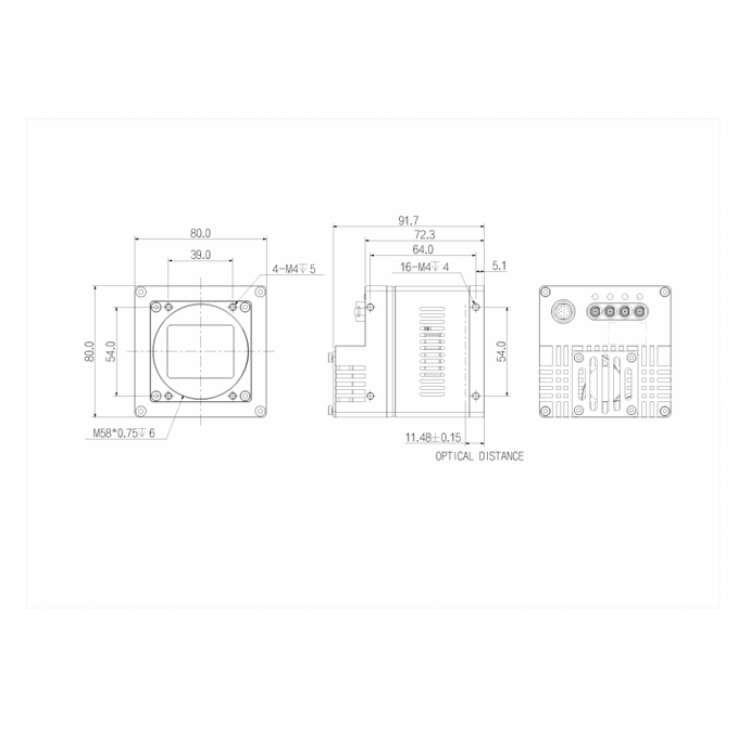

AX5A22MP050 華睿科技AX系列1200萬像素大靶面CMV12000全局快門330fps CXP-12接口黑白大面陣工業相機 結構尺寸圖（mm）：
AX5A22MP050 華睿科技AX系列1200萬像素大靶面CMV12000全局快門330fps CXP-12接口黑白大面陣工業相機 技術參數
型號 AX5A22MP050
基本參數
傳感器 CMV12000
傳感器類型 22.5 mm x 16.9 mm CMOS
快門類型 Global
分辨率 4096 × 3072
幀率 330 fps
位深 12 bit
黑白/彩色 黑白
像元 5.5 μm × 5.5 μm
圖像參數
像素 12 MP
信噪比 41.3 dB
動態范圍 60 dB
圖像格式 Mono8/10/12
ROI 支持
X翻轉 支持
Y翻轉 支持
增益 模擬增益: 1x ~ 4x，數字增益: 1x ~ 100x
快門曝光 50 μs ~ 5 s
圖像采集模式 軟件觸發/硬件觸發/自由運行
SPC 支持
性能參數 配置通道 支持2組用戶自定義配置保存
接口參數
接口 CXP-12
GPIO接口 3路光耦隔離輸入，3路光耦隔離輸出；1路RS232串口
鏡頭接口 M58 x 0.75
電源參數
供電方式 通過 12 芯 Hirose 接口直流供電，供電電壓 DC24V，支持 PoCXP
功耗 24 V ≈ 24 W
結構參數
產品尺寸 80 mm x 80 mm x 72.3 mm (不含后殼接口)
凈重 790 g
環境參數
儲存溫度 -30℃ ~ 80℃
工作溫度 -30℃ ~ 50℃

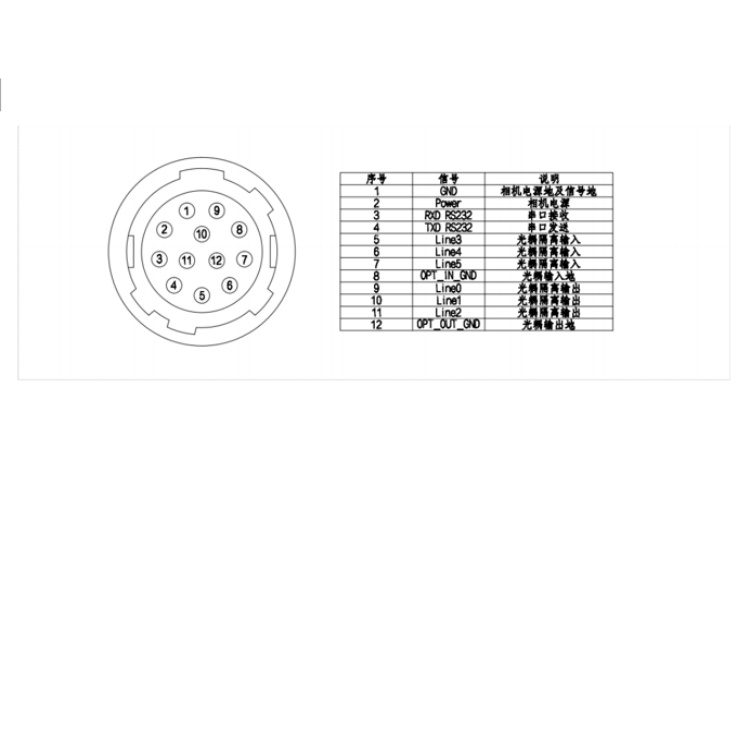

AX5A22MP050 華睿科技AX系列1200萬像素大靶面CMV12000全局快門330fps CXP-12接口黑白大面陣工業相機 接口定義：

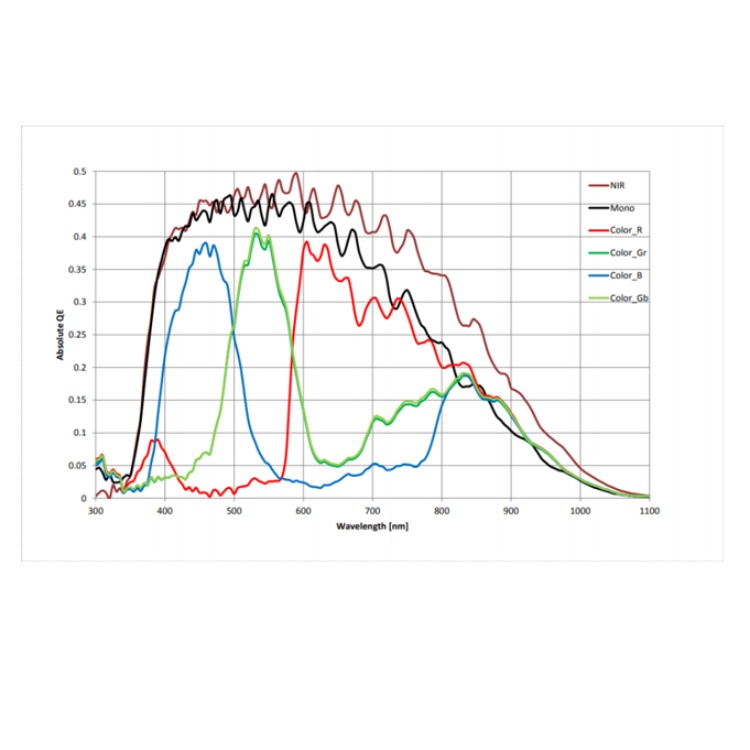

AX5A22MP050 華�？萍糀X系列1200萬像素大靶面CMV12000全局快門330fps CXP-12接口黑白大面陣工業相機 光譜曲線圖：
