l 精度高、壓損小、體積小、安裝方便
l 差壓穩定，通用性強、用于自動調節和自動控制
一、 概述
BYW-CH型插入式多喉流量測量裝置是采用航空動力學原理，和航空噴氣發動機理論和大量風洞試驗的數據修正，以及實踐經驗的結合設計研制的產品。是一種引入多喉流量傳感器和平均流速點變化的精確修正函數。主要用于大管徑空氣流量或液體流量的精確計量。特別適合于火電廠的測風裝置。
二. 特點：
1直徑比β和雷諾數Re D的應用范圍廣，量程比可達10：1可以按需要選取較高或較低的差壓值。壓損小，是節能降耗的一種產品。
2可以滿足不同形狀管道和截面尺寸以及不同的測量介質、不同的運行參數對流量的測量和控制要求。不會在節流裝置內部積存凝結水，維護簡單，安裝方便。只需在管道上開孔安裝即可。安裝法蘭等附件成套供貨。
3. 所需的直管段長度較短。前直管段為：（0.7~1.5）D，后直管段（0.5~1）D。
4. 有反吹裝置，可進行在線吹掃，達到長期運行免維護的要求。
5. 產品采用航空技術進行特殊處理，使其表面硬度增大，可耐磨，使用壽命長。
三．外形結構

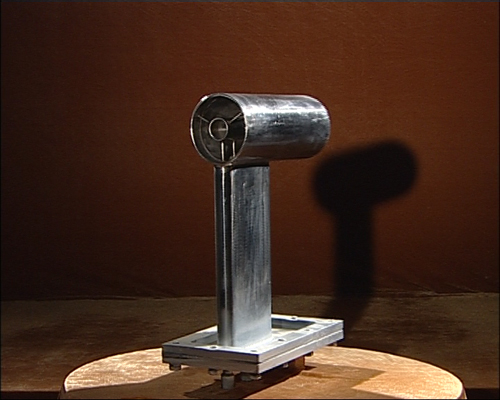

1. 單組結構：見圖1。由于不直接在節流件的喉部鉆取壓孔，因此取壓孔可以鉆得較大，可以滿足臟污流體對取壓孔大一些的要求。
|
圖1
|

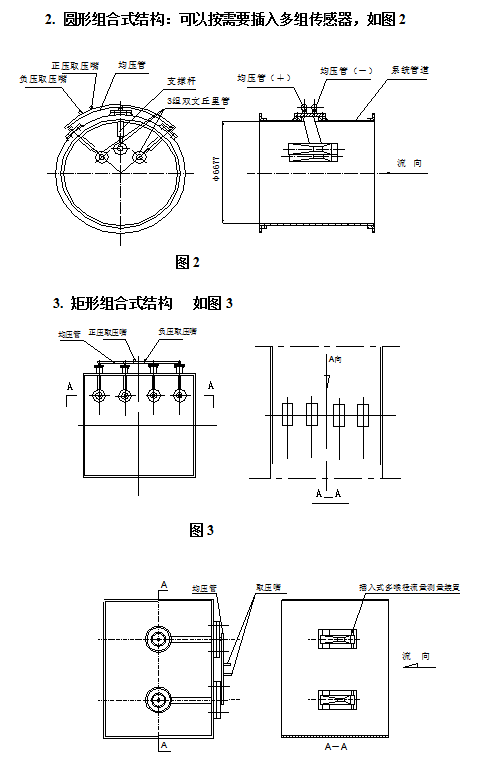

圖4
|
|
插入式多喉徑流量測量裝置（兩組式）簡圖
圖5 插入式多喉徑流量測量裝置（四組式）簡圖
四、 技術性能：
1. 公稱壓力：-10 KPa ~3.5Mpa（空氣：-10 KPa ~200Kpa；水：0~3.5Mpa）
2．工作溫度：＜400℃
3 測量精度. ±1%
4. 量程比 10：1、
5 安裝開孔尺寸：長 280mm~360mm； 寬：80mm~150mm
6 適用介質：水、空氣、蒸汽、煤氣等
六、 型號表示方法
BYW－CH
BYW－節流裝置 CH－插入多喉流量測量裝置
