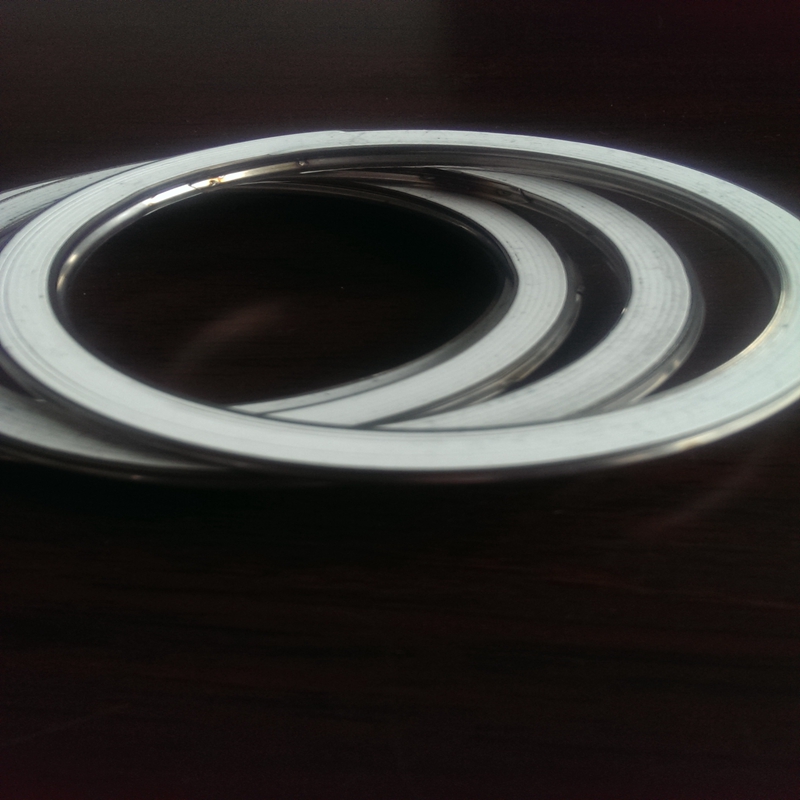

DN100-40金屬纏繞墊 內外環纏繞墊規格
金屬纏繞墊片是目前應用廣泛的一種密封墊片，為半金屬密合墊中回彈性 墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位，纏繞墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其 壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。
主要用途
回彈性優良的金屬纏繞墊片能夠?qū)艿老到y(tǒng)的壓力熱循環和振動進行自動調整，特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。
在法蘭墊外觀設計上為了安裝方便,根據墊片口徑大小,在墊片外圍焊上2~8個定位帶,讓定位帶扣在法蘭孔上,以防安裝時墊片移位或脫落,節約了輔助材料及工時.一般分為以下幾種類型：
金屬纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性 墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其 壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。
纏繞墊片應用范圍：
石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。
金屬纏繞墊片的種類：
種類斷面形式代號厚度基本型纏繞墊片 A3.24.5帶內環纏繞墊片 B 4.5帶外環纏繞墊片 C 4.5帶內外環纏 繞墊片 D 4.5
金屬纏繞墊片的結構材料：
|
填充料
|
鋼帶
|
內環
|
外環
|
|
石棉纏繞
|
SUS 304
|
碳鋼
|
碳鋼
|
|
石墨纏繞
|
SUS 316
|
SUS 304
|
SUS 304
|
|
四氟纏繞
|
SUS 316L
|
SUS 316
|
SUS 316
|
|
SUS 316L
|
SUS 316L
|
|
填充料
|
溫 度(°C)
|
操作壓力(kg/cm2)
|
|
石墨纏繞
|
-200~550
|
250
|
|
石棉纏繞
|
-150~450
|
100
|
|
四氟纏繞
|
240~260
|
100
|
下表用于對內環及纏繞金屬的材質選擇:
|
商品名
|
AISI
|
硬度(HB/HV)
|
溫度(°C)
|
|
不銹鋼 304
|
304
|
130~180
|
-250~+550
|
|
不銹鋼 316
|
316
|
130~180
|
-100~+550
|
|
不銹鋼 316L
|
316L
|
130~190
|
-100~+550
|
外環通常由經防腐蝕處理的碳鋼組成。
