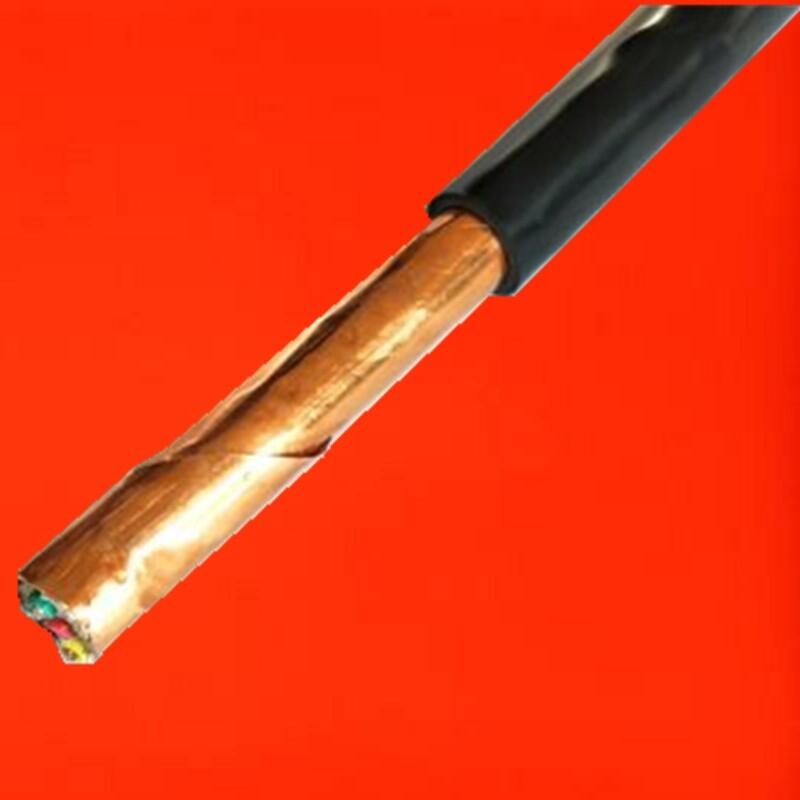

銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽輕型護套軟電纜技術規范書
一﹑千山STPSTA鎧裝網線產品用途
本產品適用于U0/U 300/300V信號控制線路輸送電信號使用。
二﹑執行標準
標準：JB/T8734-2008
三、千山STPSTA鎧裝網線使用特性
1.電纜長期使用溫度：-40～70℃
2.低環境溫度：固定敷設-40℃非固定敷設-15℃。
3.電纜敷設溫度： 不低于0℃
4.彎曲半徑應不小于電纜直徑的10倍。
四、千山STPSTA鎧裝網線型號、名稱及用途
型號：RVVP
名稱：銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽輕型護套軟電纜
用途：用于U0/U 300/300V信號控制線路輸送電信號使用
|
項目 |
單位 |
指標0.2mm2 |
|
20℃時導體直流電阻不大于 |
Ω/km |
≤88.9 |
|
耐交流工頻電壓 |
KV/min |
2KV/5min |
五、產品主要技術指標
六、電纜規格
|
規格 芯數×截面積 mm2 |
導體結構 根數/直徑 |
絕緣標稱厚度 mm |
導體絕緣外徑 mm |
護套標稱厚度 mm |
電纜參考外徑 mm |
|
25×0.2 |
12/0.15 |
0.3 |
1.22 |
0.8 |
10 |
|
|
|
|
|
|
|
有關電氣規程規定，測量各種電氣設備(包括電動機)的絕緣電阻值時，必須采用相應電壓等級的兆歐表。測量500伏以下的電動機用500伏的兆歐表，500～3000伏的電動機用1000伏兆歐表，3000伏以上的電動機用2500伏兆歐表。通常，為了判斷電動機的絕緣是否良好，還要與以前記錄的測量結果進行比較。為了便于比較，對于同一臺電動機，每次測量絕緣電阻時，應用同一電壓等級的兆歐表，嚴禁隨意使用不同電壓等級的兆歐表，以免作出錯誤的判斷。
