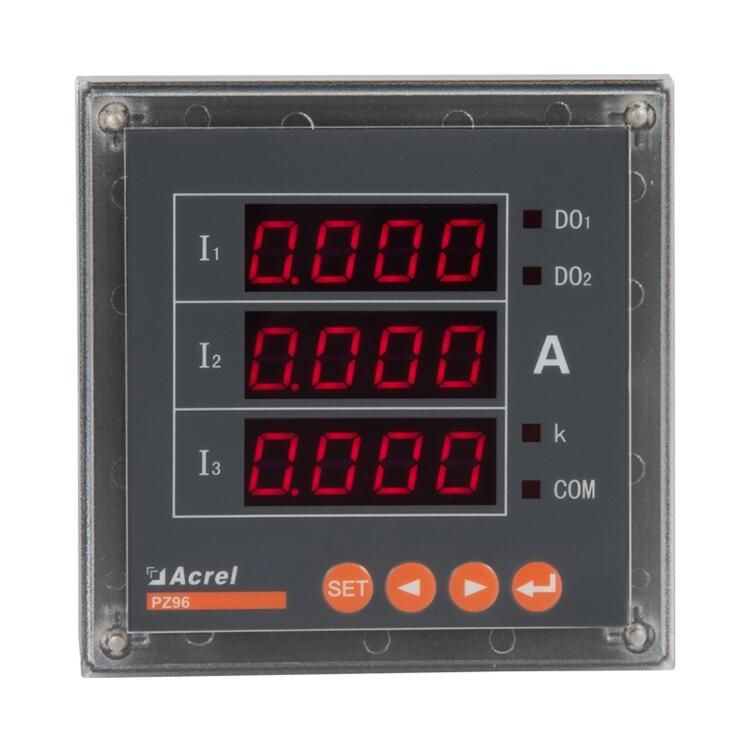

安科瑞PZ96光伏電站專用直流數顯電能表 可外接分流器
一、產品概述
PZ系列光伏太陽能專用直流功率表可測量直流系統中的電壓、電流、功率、正向與反向電能。即可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。 儀表可具有RS-485通訊接口，采用Modbus-RTU協議；可帶模擬量輸出、繼電器報警輸出、開關量輸入/輸出。根據不同要求， 通過儀表面板按鍵，對變比、報警、通訊、開關量輸出進行設置與控制。PZ系列直流表是針對直流屏、太陽能供電、電信基站、充電樁等應用場合而設計的。
功能特點：
①可測量電壓、電流、功率，能計量正、反向有功電能，累計存儲可達12個月，并具有功率方向識別與指示功能；
②可選配分時復費率電能計量功能，支持4費率，兩套費率時段切換，可通過參數設置軟件修改時段費率參數；
③具有帶液晶顯示，支持常用的電壓、電流、功率、電量以及提示；
④帶一路RS-485通信接口，支持Modbus協議；
二、產品型號與功能
三、技術參數
四、安裝指南
4.1、外形及安裝尺寸
電流信號采樣線須使用屏蔽雙絞線。
（一）使用分流器采樣電流時，分流器與儀表之間的接線如圖 4 所示：
圖4：外置分流器接線示意圖
注：若分流器安裝于 DC+時，訂貨前訂單備注共正接法。
（二）使用霍爾電流傳感器采樣電流時，霍爾電流傳感器(單獨供電)與儀表之間的接線如圖 5 所示：
圖 5 使用霍爾電流傳感器典型接線示意圖
注：圖 5 為使用霍爾電流傳感器的典型接線示意圖，僅做參考，如與實際需要使用的霍爾電流傳感器接線圖 不符，請以實際需要使用的霍爾電流傳感器的說明書中所示的接線圖為準。
（三）使用霍爾電流傳感器采樣電流時，霍爾電流傳感器(由儀表的選配功能：12V 電源輸出供電)與儀表 之間的接線如圖 6 所示： 圖 6 中所示的接線方式僅適用于供電電源范圍包含±12V 的霍爾電流傳感器。
圖 6 使用霍爾電流傳感器(由儀表的選配功能 12V 電源輸出供電)典型接線示意圖
注：在實際使用過程中，當電壓與電流信號全為正或負值時，功率將表示為正，電能用 kWh 表示；當電壓 與電流一正一負時，功率將表示為負，電能用 kWh 表示。電能采用正負分開計量的方式，之間互不影響。
當前正向總電量、當前正向總尖電量、當前正向總峰電量、當前正向總平電量、 當前正向總谷電量、當前反向總電量、當前反向總尖電量、當前反向總峰電量、 當前反向總平電量、當前反向總谷電量、當前時間（年月日）、當前時間（時 分秒）、電壓、電流、功率、版本號。
六、產品資質
安科瑞PZ96光伏電站專用直流數顯電能表 可外接分流器
