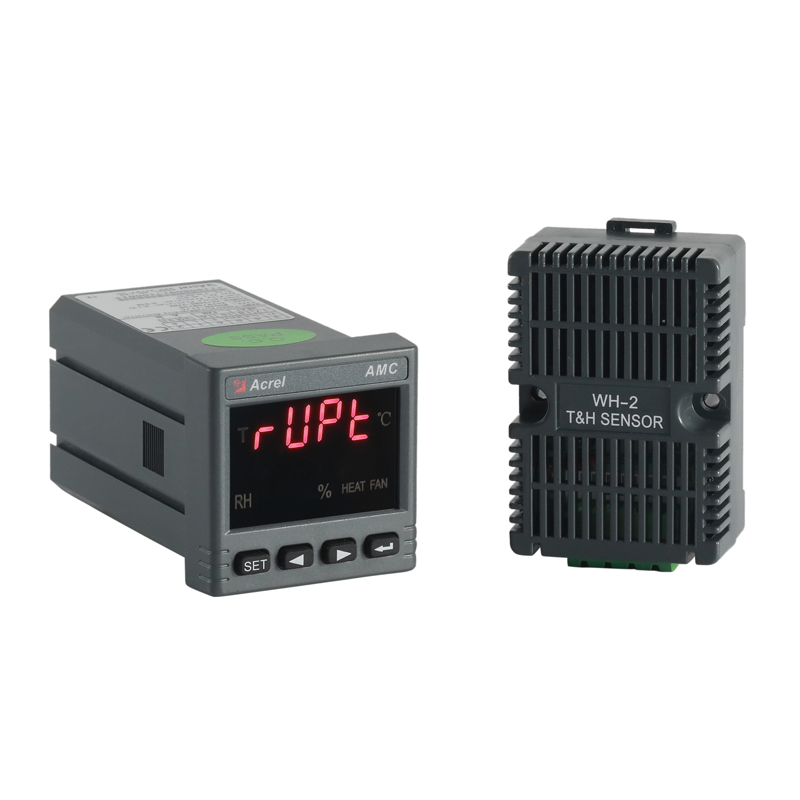

安科瑞WH-2 WH-3安科瑞溫濕度傳感器配套WHD系列智能溫濕度控制器使用
一、產品概述
溫濕度控制器產品主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部溫度和濕度調節控制。可有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。
二、工作原理
溫濕度控制器主要由傳感器、控制器、加熱器（或風扇等）三部分組成，其工作原理如下圖所示：
傳感器檢測箱內溫濕度信息，并傳遞到控制器由控制器分析處理：當箱內的溫度、濕度達到或超過預先設定的值時，控制器中的繼電器觸點閉合，加熱器（或風扇）接通電源開始工作，對箱內進行加熱或鼓風等；一段時間后，箱內溫度或濕度遠離設定值，控制器中的繼電器觸點斷開，加熱或鼓風停止。除基本功能外不同型號還帶有斷線報警輸出、變送輸出、通信、強制加熱鼓風等輔助功能。
三、型號說明
注:
(1) WHD48，WHD72、WHD20R，WHD46 分別最多可接 1，2，3 路溫濕度傳感器；
(2) 每一路傳感器對應二個控制輸出接點（無源），分別接加熱器和風扇，加熱器用于升溫或去濕，風扇用于
降溫；
(3) WHD46 的輔助功能有：RS485 通訊功能、報警輸出功能、變送功能，只能三者選一；
WHD48 的輔助功能有：RS485 通訊功能；
WHD72 的輔助功能有：報警輸出功能、RS485 通訊功能、變送功能，后兩者只能選一；2
WHD20R 的輔助功能有：RS485 通訊功能、報警輸出功能，二者可同時選擇；
其中“-C”表示通訊，“-J”表示報警，“-M”表示變送；
(4) 傳感器與控制器之間的連接線必須使用四芯屏蔽線，長度最大不得超過 20 米。
四、技術參數
注： 1.回滯量：溫濕度控制過程中，執行部件（加熱器或風扇）啟動工作時的溫度或濕度值與停止工作時的溫度或濕度值之差稱為回滯量。
2. 默認是溫度≤5℃加熱，升溫到 10℃停止加熱，濕度≥85% 加熱除濕低于 80 停止加熱除濕， 溫度>40℃風機運行，溫度<35℃風機停止運行。
五、產品規格與功能
六、通訊指南
在本章主要講述如何利用軟件通過通訊口來操控該系列儀表。本章內容的掌握需要您具有 MODBUS 協議的知識儲備并且通讀了本冊其它章節所有內容，對本產品功能和應用概念有較全面了解。本章內容包括 MODBUS 協議簡述，通訊應用格式詳解，本機的應用細節及參量地址表。
MODBUS 協議簡述
WHD 系列智能型溫濕度控制器使用的是 MODBUS-RTU 通訊協議，MODBUS 協議詳細定義了校驗碼，數據序列等，這些都是特定數據交換的必要內容。MODBUS 協議在一根通訊線上使用主從應答式連接(半雙工) ，這意味著在一根單獨的通訊線上信號沿著相反的兩個方向傳輸。首先，主計算機的信號尋址到一臺唯一的終端設備(從機) ，然后，終端設備發出的應答信號以相反的方向傳輸給主機。MODBUS 協議只允許在主機(PC，PLC 等)和終端設備之間通訊，而不允許獨立的終端設備之間的數據交換，這樣各終端設備不會在它們初始化時占據通訊線路，而僅限于響應到這本機的查詢信號。七、產品資質
