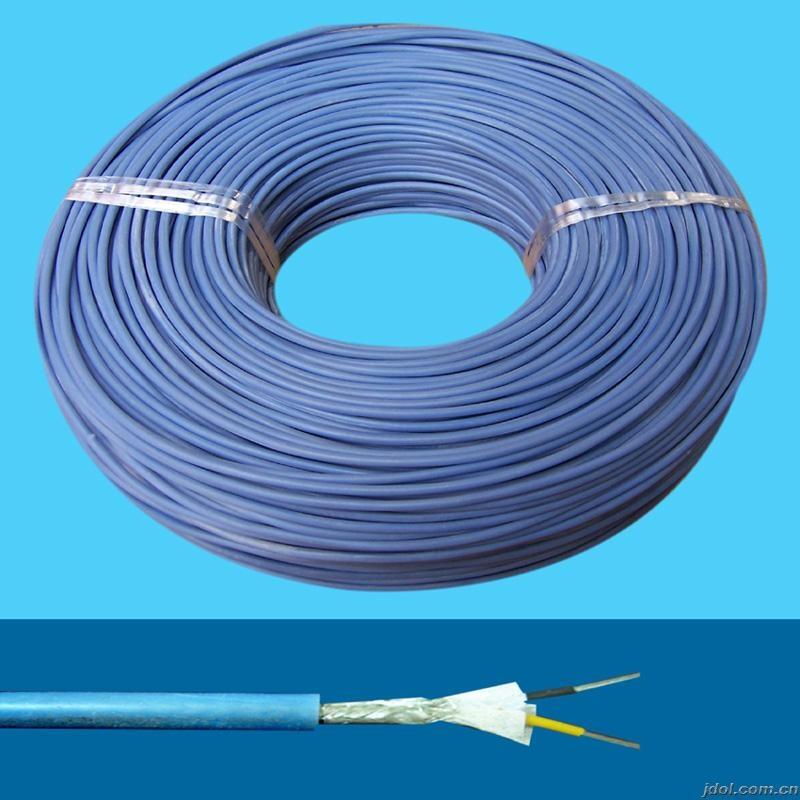

昌都芒康兩芯雙絞屏蔽電纜ZR-RVSPFTP超五類屏蔽網線加電源線復合電纜

執行標準：YD/T1019-2001  JB/T8734-2013

一、產品名稱及型號規格

產品名稱：FTP超五類屏蔽網線加電源線復合電纜

1.       電纜型號和規格：FTP  4×2×0.5+2×0.75

二、昌都芒康兩芯雙絞屏蔽電纜ZR-RVSP導體材料和結構

超五類屏蔽網線導體采用1/0.5mm無氧銅絲偏差±0.02mm

電源線  2×0.75 銅絲采用24/0.2

三、昌都芒康兩芯雙絞屏蔽電纜ZR-RVSP絕緣芯線構造及顏色

1.       絕緣線芯數量：8芯（4對）

2.       顏色：白（藍）藍，白（橙）橙，白（綠）綠，白（棕）棕

3.       絕緣材料：高密度聚乙烯

4.       絕緣外徑：0.8±0.02mm

四、屏蔽材料和結構

1.       鋁箔（麥拉帶）屏蔽。

五、護套材料及顏色

2.       采用灰色（可以根據需要采用任意顏色）阻燃聚氯乙烯護套。

六、成品電纜特性

1.       彎曲半徑：小于電纜直徑的10倍

七、測試電壓

導體間DC1.0KV/1min

0.75的試驗電壓2KV/5min

八、電纜的使用溫度

溫度范圍：-20℃-60℃

安裝溫度不低于0攝氏度

十、昌都芒康兩芯雙絞屏蔽電纜ZR-RVSP電氣性能

1.單根0.5導體直流電阻值9.5Ω/100m

0.75的直流電阻值26Ω/100m

2.20攝氏度時絕緣電阻大于等于5000MΩ

2×0.75的絕緣電阻大于等于36.7MΩ

3.工作電容值5.6nf/100m

4.特性阻抗（at1MHZ-100MHZ）100±15%

5.轉移阻抗at1MHZ和10MHZ時為50mΩ/m和100mΩ/m

6.衰減at1-100MHZ

At1/4/10/16/20/31.25/62.5/100MHZ

≤（3.2/6/9.5/12.1/13.6/17.1/24.8/32.0）dB/100m

十一、昌都芒康兩芯雙絞屏蔽電纜ZR-RVSP近端串音衰減at1-100MHZ

At1/4/10/16/20/31.25/62.5/100MHZ

    ≥65.3/56.3/50.3/47.2/45.8/42.9/38.4/35.3dB
