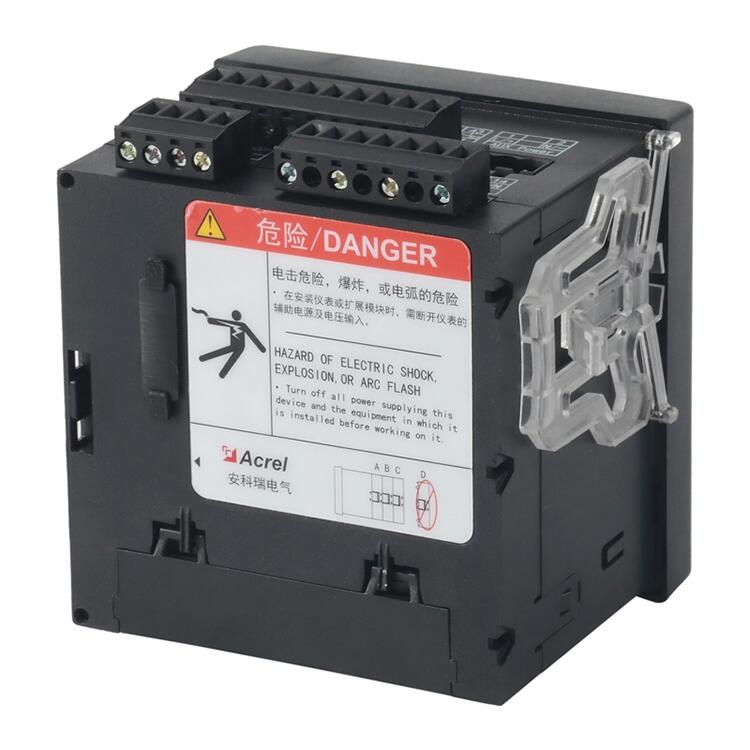

安科瑞APM830 電能質量在線監測儀表 以太網雙RS485通訊
1,產品概述
安科瑞電氣 APM 系列多功能電表是按 IEC 標準設計的網絡電力儀表。具有全電 量測量，電能統計，電能質量分析及網絡通訊等功能，主要用于對電網供電質量的綜合監控。該系列儀表采 用了模塊化設計，配合功能豐富的外部 DI/DO 模塊、AI/AO 模塊、Micro SD 卡(TF 卡)事件記錄(SOE)模塊、 網絡通訊模塊、溫濕度測溫模塊，可以靈活實現電氣回路全電量測量及開關狀態監控，雙 RS485 和以太網接 口配合可實現 RS485 主站數據抄送，省去數據交換機。PROFIBUS-DP 接口可以實現高速數據傳輸及組網功能。
2，產品特點
儀表應具有液晶顯示，液晶顯示應直觀、清晰，顯示采用英文顯示，數據顯示應采用國家法定計量單位；
支持全電力參數測量（U、I、P、Q、S、PF、F）；
支持雙向有功、無功電能計量，支持有功電能、無功脈沖輸出；
能計量四象限無功電能，支持復費率計量（歷史12月），復費率可設置4個時區、14時段、四種費率（尖峰平谷）；
支持三相電流、有功功率、無功功率、視在功率實時需量及需量(包含時間戳)
支持電能質量分析功能：電壓電流不平衡度測量、電壓與電流的相角度Φ；
歷史數據存貯：智能多功能表應具有歷史電量數據、歷史操作數據和歷史告警的存貯功能。數據存貯應穩定、可靠，不能因現場錯誤操作、錯誤監控命令等原因丟失、缺損。工作電源掉電后，各類歷史數據與設定的參數應保存，不丟失。歷史電量數據、歷史操作數據和歷史告警的存貯采用先進先出的原則；
支持事件記錄、報警記錄、極值統計（電流、線電壓、相電壓、有功功率、無功功率、視在功率、功率因數、頻率的本月極值和上月極值(包含時間戳），可擴展(TF 卡)存儲；
儀器應內置不少于2路開關量輸入和2路開關量輸出功能用于采集斷路器分合閘狀態及斷路器故障狀態、開關分合、報警等，可支持選配4-20mA模擬量信號至后臺；
支持RS485通訊，支持Modbus-RTU規約或DL/T 645(2007)規約(支持凍結功能)。支持可選配以太網通訊或Profibus通訊或第二路RS485通訊或Profinet通訊；
可選配額外的開關量模塊、模擬量模塊、測溫模塊。
3，技術參數
電壓、電流精度：0.2級；
有功電能精度：0.5s級，無功電能精度：2級，有功、無功、視在功率0.5級，電壓、電流0.2級；
電壓規格：AC 3×57.7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)
電流規格：AC 1A、5A（經互感器接入）；
系統頻率：45-65Hz；
溫度范圍：-25℃～65℃；
濕度范圍: ≤95%，不結露；
海拔高度：≤2500m。
4，外形尺寸
5、產品接線圖
輸入電壓應不高于產品的額定輸入電壓(100V 或 110V 或 400V 或 690V)的 120%，否則應使用 PT；在電壓輸入端須安裝 1A 絲；需根據產品的 PT 接線方式來設定產品的接線方式，
標準額定輸入電流為 1A 或 5A，要求使用外部 CT(建議使用接線排，不要直接接 CT，以便于拆裝)；確保 輸入電流與電壓相對應，相序一致，方向一致；如果使用的 CT 回路上連有其它儀表，接線應采用串接方式； 去除產品的電流輸入連線之前，一定要先斷開 CT 一次回路或者短接二次回路！
儀表常規供電電壓為：AC/DC 85-265V；帶 P2 功能時供電電壓為：AC/DC 115-415V。
