RS485 總線安裝布線注意事項
● 采用一條雙絞線電纜作總線，將各個節點串接起來，從總線到每個節點的引出線長度應
盡量短，以便使引出線中的反射信號對總線信號。
● 注意總線特性阻抗的連續性，在阻抗不連續點就會發生信號的反射。下列幾種情況易產
生這種不連續性：總線的不同區段采用了不同電纜、某一段總線上有過多收發器緊靠在
一起安裝，再者是過長的分支線引出到總線。
● RS485 總線當空閑或開路時，會導致接收器誤觸發。因此接收器一端應加偏置電阻，將
總線設定在一個確定的狀態。
● RS485 總線長距離通訊時由于阻抗不匹配會引起信號反射，必須在電纜的末端跨接一個
與電纜的特性阻抗同樣大小的終端電阻（通常為120 Ω ），使電纜的阻抗連續。
1、導線：符合GB3953規定的TR型軟圓銅線，其標稱直徑為：0.32,0.4,0.5,0.6,0.7,0.8,0.9mm.
2、絕緣：絕緣級高密度聚乙烯或聚丙烯，絕緣線按照全色譜顏色，識別標明，絕緣顏色符合GB6995.2規定。

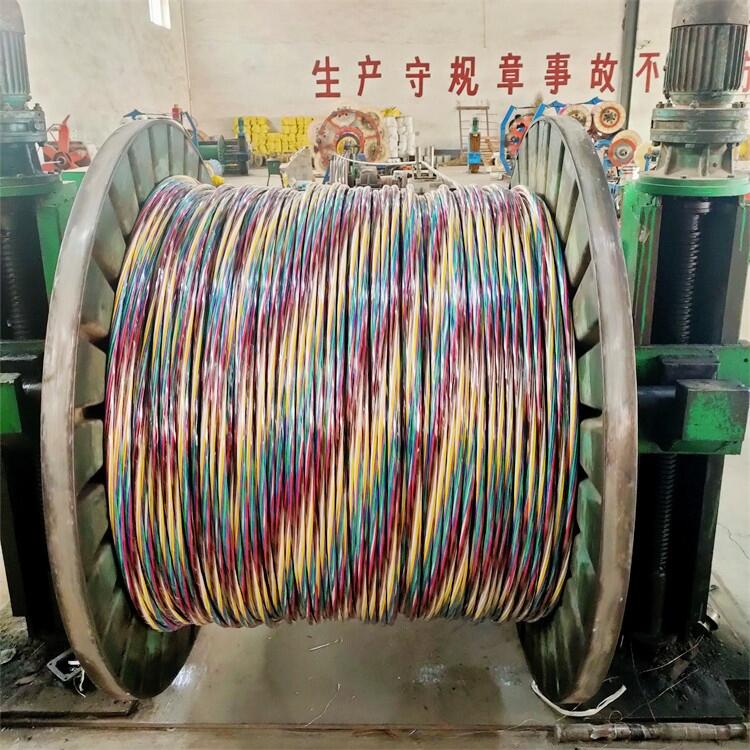

3、對絞：把二根不同顏色的絕緣單線按照不同的節距扭絞成對，以大限度地減少串音，并采用規定的色譜組合以便識別線對。
4、纜芯：由苦干個基本單位或超單位絞合而成，每個單位都用規定色譜扎帶繞扎，以便識別不同單位。100對及以上的電纜加有1%預備線對，但多不超過6對。（導線直徑為0.32mm的電纜，可多不超過10對）。
5、纜芯包帶：用非吸濕性帶繞包纜芯。
