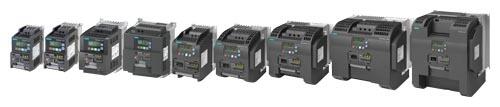

西門子變頻器6SL3210-1KE21-3AP1。西門子G120C變頻器的基本安全功能通過以下其中一種或多種方法確保設備安全運行：安全關斷電機、安全關斷電機抱閘。基本安全功能有：Safe Torque Off (STO)、Safe Brake Control (SBC)、無轉速監控的 Safe Stop 1 (SS1)等。G120C變頻器的擴展安全功能包含一些基本安全功能及其他用于安全監控電機轉速的功能：基本安全功能 STO 和 SBC、帶轉速監控的 Safe Stop 1 (SS1)、Safely-Limited Speed (SLS)、Safe Direction (SDI)、Safe Speed Monitor (SSM)。一臺變頻器是否具備擴展安全功能通常取決于控制單元的硬件。相關變頻器的產品名稱后面帶有一個字母 “F”，例如：控制單元 CU240E-2 F。配備了控制單元 CU250S-2 的變頻器 SINAMICS G120 還需要擴展安全功能的授權。
西門子PLC（S7-200、S7-200 SMART、S7-300、S7-400、S7-1200、S7-1500、ET200S、ET200M、ET200SP）、觸摸屏、變頻器、工控機、電線電纜、儀器儀表等，產品選型、詢價、采購，敬請聯系，上海啟水自動化科技有限公司：
卜經理：18202105796（同微信） 工作QQ：2880583563
電話：021-60641323 傳真：021-67601695
地址：上海松江區鼎源路618弄16號305
西門子變頻器6SL3210-1KE21-3AP1 西門子G120C變頻器 銷售訂貨型號：
6SL3210-1KE11-8AB2
6SL3210-1KE11-8AF2
6SL3210-1KE11-8AP2
6SL3210-1KE11-8UB2
6SL3210-1KE11-8UF2
6SL3210-1KE11-8UP2
6SL3210-1KE12-3AB2
6SL3210-1KE12-3AF2
6SL3210-1KE12-3AP2
6SL3210-1KE12-3UB2
6SL3210-1KE12-3UF2
6SL3210-1KE12-3UP2
6SL3210-1KE13-2AB2
6SL3210-1KE13-2AF2
6SL3210-1KE13-2AP2
6SL3210-1KE13-2UB2
6SL3210-1KE13-2UF2
6SL3210-1KE13-2UP2
6SL3210-1KE14-3AB2
6SL3210-1KE14-3AF2
6SL3210-1KE14-3AP2
6SL3210-1KE14-3UB2
6SL3210-1KE14-3UF2
6SL3210-1KE14-3UP2
6SL3210-1KE15-8AB2
6SL3210-1KE15-8AF2
6SL3210-1KE15-8AP2
6SL3210-1KE15-8UB2
6SL3210-1KE15-8UF2
6SL3210-1KE15-8UP2
6SL3210-1KE17-5AB1
6SL3210-1KE17-5AF1
6SL3210-1KE17-5AP1
6SL3210-1KE17-5UB1
6SL3210-1KE17-5UF1
6SL3210-1KE17-5UP1
6SL3210-1KE18-8AB1
6SL3210-1KE18-8AF1
6SL3210-1KE18-8AP1
6SL3210-1KE18-8UB1
6SL3210-1KE18-8UF1
6SL3210-1KE18-8UP1
6SL3210-1KE21-3AB1
6SL3210-1KE21-3AF1
6SL3210-1KE21-3AP1
西門子變頻器6SL3210-1KE21-3AP1 西門子G120C變頻器 產品簡介：
變頻器的供貨范圍至少包括下列組件：
帶可運行固件的即連即用的變頻器。
關于固件升級和降級的方法和步驟請訪問網址：
產品編號 6SL3210-1KE…、硬件版本（如 C02）及固件版本（如 V4.7）請見變頻器銘牌。
1 套用于連接輸入和輸出端的端子排
1 套屏蔽板，包含安裝材料
德語版和英語版簡明操作說明。
變頻器包含開源軟件 (OSS)。OSS 授權條件保存在變頻器中。
1 套用于連接電源、電機和制動電阻的連接器。
只針對帶 USS 或者 Modbus RTU 現場總線的變頻器：1 個用于連接現場總線的連接器。
將設備安裝在控制柜中的不同區域內。
通過以下其中一種措施對區域進行電磁去耦：
- 安全間距 ≥ 25 cm
- 獨立金屬外殼
- 大面積隔板
將不同區域的電纜敷設在分開的電纜束或電纜通道中。
在區域的接口處使用濾波器或隔離放大器。
通過以下其中一種方法將柜門、側壁、頂部蓋板和底板與控制柜框架連接在一起。
- 保證每個電氣接觸點的接觸面積至少達到幾平方厘米
- 多個螺釘連接件
- 扁平短銅帶，銅帶的截面起碼達到 95 mm2 / 000 (3/0) (?2) AWG
所有引出到控制柜外部的屏蔽電纜都必須連接屏蔽板。
接地母排和屏蔽板必須大面積搭接控制柜框架。
將控制柜組件安裝在無涂層金屬安裝板上。
安裝板應大面積地搭接控制柜框架及接地母排和屏蔽板。
對于經過噴漆或氧化處理的表面，可通過以下一種方法使螺釘和表面形成電氣連接：
- 使用一種特殊的齒形接觸墊片穿過該表面。
- 直接去除接觸位置上的絕緣表面。
多個控制柜時的措施
為所有控制柜安裝等電位連接。
使用齒形墊片對各個控制柜框架進行多點、大面積搭接，使其相互旋緊固定，以實現良好的電氣接觸。
如果一排機柜過長而需要分成兩組背對背放置，那么兩條接地母排必須固定在一起，固定點越多越好。
執行基本安全功能的強制潛在故障檢查:
電機接通 (ON/OFF1 = 1) 并保持靜止（轉速設定值 = 0）。
操作步驟
選擇安全功能 STO。
變頻器檢查其安全功能回路。該檢查持續幾毫秒。
撤銷安全功能 STO。
檢查報警 A01699 是否仍然存在。
已執行了強制潛在故障檢查。
執行“通過功率模塊端子選擇 STO”功能的強制潛在故障檢查
前提條件
STO 未生效。
電機接通 (ON/OFF1 = 1) 并保持靜止（轉速設定值 = 0）。
操作步驟
選擇“通過功率模塊端子選擇 STO”功能。
變頻器檢查其安全功能回路。該檢查持續幾毫秒。
撤銷“通過功率模塊端子選擇 STO”功能。
檢查報警 A01678 是否仍然存在。
Modbus RTU 驅動控制:
Modbus RTU 用于一個主站與最多 247 個從站之間的循環過程數據傳輸和非循環參數數據傳輸。變頻器永遠充當從站并應主站要求發送數據。從站和從站之間是不相互通訊的。
|
位 |
含義 |
說明 |
變頻器中的信號互聯 |
|---|---|---|---|
|
0 |
0 = OFF1 |
電機按斜坡函數發生器的斜坡下降時間 p1121 制動。達到靜態后變頻器會關閉電機。 |
p0840[0] = r2090.0 |
|
0 → 1 = ON |
變頻器進入“運行就緒”狀態。另外位 3 = 1時，變頻器接通電機。 |
||
|
1 |
0 = OFF2 |
電機立即關閉，慣性停車。 |
p0844[0] = r2090.1 |
|
1 = OFF2 無效 |
可以接通電機（ON 指令）。 |
||
|
2 |
0 = 快速停機（OFF3） |
快速停機：電機按 OFF3 斜坡下降時間 p1135 制動，直到達到靜態。 |
p0848[0] = r2090.2 |
|
1 = 快速停機無效（OFF3） |
可以接通電機（ON 指令）。 |
||
|
3 |
0 = 禁止運行 |
立即關閉電機（脈沖封鎖）。 |
p0852[0] = r2090.3 |
|
1 = 使能運行 |
接通電機（脈沖使能）。 |
||
|
4 |
0 = 封鎖斜坡函數發生器 |
變頻器將斜坡函數發生器的輸出設為 0。 |
p1140[0] = r2090.4 |
|
1 = 不封鎖斜坡函數發生器 |
允許斜坡函數發生器使能。 |
||
|
5 |
0 = 停止斜坡函數發生器 |
斜坡函數發生器的輸出保持在當前值。 |
p1141[0] = r2090.5 |
|
1 = 使能斜坡函數發生器 |
斜坡函數發生器的輸出跟蹤設定值。 |
||
|
6 |
0 = 封鎖設定值 |
電機按斜坡函數發生器斜坡下降時間 p1121 制動。 |
p1142[0] = r2090.6 |
|
1 = 使能設定值 |
電機按斜坡上升時間 p1120 升高到速度設定值。 |
||
|
7 |
0 → 1 = 應答故障 |
應答故障。如果仍存在 ON 指令，變頻器進入“接通禁止”狀態。 |
p2103[0] = r2090.7 |
|
8, 9 |
預留 |
||
|
10 |
0 = 不由 PLC 控制 |
變頻器忽略來自現場總線的過程數據。 |
p0854[0] = r2090.10 |
|
1 = 由 PLC 控制 |
由現場總線控制，變頻器會采用來自現場總線的過程數據。 |
||
|
11 |
1 = 換向 |
取反變頻器內的設定值。 |
p1113[0] = r2090.11 |
|
12 |
預留 |
||
|
13 |
1 = 電動電位器升高 |
提高保存在電動電位器中的設定值。 |
p1035[0] = r2090.13 |
|
14 |
1 = 電動電位器降低 |
降低保存在電動電位器中的設定值。 |
p1036[0] = r2090.14 |
|
15 |
預留 |
||
|
位 |
含義 |
備注 |
變頻器中的信號互聯 |
|---|---|---|---|
|
0 |
1 = 接通就緒 |
電源已接通，電子部件已經初始化，脈沖被封鎖。 |
p2080[0] = r0899.0 |
|
1 |
1 = 運行準備 |
電機已經接通（ON/OFF1 = 1），當前沒有故障。收到“運行使能”指令(STW1.3)，變頻器會接通電機。 |
p2080[1] = r0899.1 |
|
2 |
1 = 運行已使能 |
電機跟蹤設定值。見“控制字 1 位 3”。 |
p2080[2] = r0899.2 |
|
3 |
1 = 出現故障 |
在變頻器中存在故障。通過 STW1.7 應答故障。 |
p2080[3] = r2139.3 |
|
4 |
1 = OFF2 未激活 |
慣性停車功能未激活。 |
p2080[4] = r0899.4 |
|
5 |
1 = OFF3 未激活 |
快速停止未激活。 |
p2080[5] = r0899.5 |
|
6 |
1 = 接通禁止有效 |
只有在給出 OFF1 指令并重新給出 ON 指令后，才能接通電機。 |
p2080[6] = r0899.6 |
|
7 |
1 = 出現報警 |
電機保持接通狀態，無需應答。 |
p2080[7] = r2139.7 |
|
8 |
1 = 轉速差在公差范圍內 |
“設定/實際值”差在公差范圍內。 |
p2080[8] = r2197.7 |
|
9 |
1 = 已請求控制 |
請求自動化系統控制變頻器。 |
p2080[9] = r0899.9 |
|
10 |
1 = 達到或超出比較轉速 |
轉速大于或等于最大轉速。 |
p2080[10] = r2199.1 |
|
11 |
1 = 未達到轉矩限值 |
電流或轉矩的比較值不同。 |
p2080[11] = r0056.13 / r1407.7 |
|
12 |
預留 |
p2080[12] = r0899.12 |
|
|
13 |
0 = 報警 “電機過熱” |
-- |
p2080[13] = r2135.14 |
|
14 |
1 = 電機正轉 |
變頻器內部實際值 > 0。 |
p2080[14] = r2197.3 |
|
0 = 電機反轉 |
變頻器內部實際值 < 0。 |
||
|
15 |
0 = 報警“變頻器熱過載” |
|
p2080[15] = r2135.15 |
列表: Modbus RTU 設置
|
參數 |
說明 |
出廠設置 |
|---|---|---|
|
p2020 |
現場總線接口的波特率 |
8 |
|
p2021 |
現場總線接口的地址 |
0 |
|
p2024 |
現場總線接口的時間 |
[0] 1000 ms |
|
r2029 |
現場總線接口的錯誤統計 |
- |
|
p2030 |
現場總線接口的協議選擇 |
0 |
|
p2031 |
現場總線接口 Modbus 奇偶性 |
2 |
|
p2040 |
現場總線接口的監控時間 |
100 ms |
變頻器提供以下故障診斷方式：
變頻器正面的 LED 會提供最重要的變頻器狀態信息。
報警和故障
每個報警和故障都有唯一編號。
變頻器通過以下接口報告報警和故障：
- 現場總線
- 進行了相應設置時的端子排
- 操作面板 BOP-2 或 IOP-2 接口
- 至 STARTER 或 Startdrive 的接口
檢測 & 維護數據 (I&M)
變頻器根據要求通過 PROFIBUS 或 PROFINET 將數據發送給上級控制器：
- 變頻器專用數據
- 設備專用數據
為了保護環境，請聯系有資質的電子及電氣廢舊設備處理公司對您的廢舊設備進行回收和處理，并請根據當地的相應法規對您的廢舊設備進行處置。
產品維護范圍內的進一步研發
在產品維護的范疇內，變頻器組件會持續得到進一步研發。產品維護包括提高耐用性或因部件報廢而需進行硬件變更的措施。
此類研發可無需變更產品編號而實現“備件兼容”。
這樣的備件兼容式再研發有時會對連接器/接口位置進行略微的調整，但這不會對組件的規范使用產生影響。請在特殊的安裝情況下加以注意（例如電纜長度要有足夠余量）。
優勢價格、現貨銷售：西門子變頻器6SL3210-1KE21-3AP1
