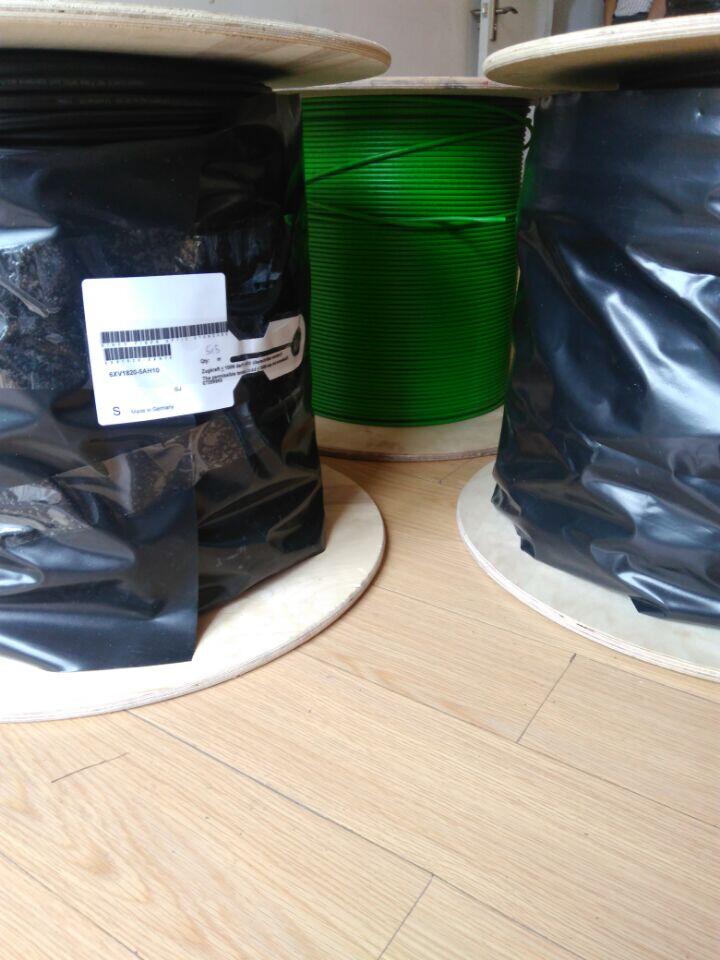

西門子6XV1840-2AH10 工業以太網 FC TP 標準電纜
希殿電氣技術(上海)有限公司是一家專業從事西門子工業自動化產品和數控系統銷售、技術服務及培訓的工程服務公司。
銷售代理西門子WINCC組態軟件,西門子PLC編程軟件,西門子PLC,S7-200CN/S7-200/S7-300/S7-400/S7-1200/(6ES7/6GK/6AV/6FC/6SN/6FX/6SE/6RA/6DD/7ML/7MH/7KM/7MF/3RV/3RH/3TF)西門子PROFIBUS-DP總線，RS485總線接頭，CP網卡，變頻器，觸摸屏，低壓電器，數控伺服備件。
希殿電氣技術(上海)有限公司(西門子合作伙伴）
聯 系 人 ：康經理(銷售工程師）
Q Q :192061030
手 機 ：18621061383(微信同步）
電 話 :021-60541249
傳 真 ：021-57271268
郵 箱 ：192061030@qq.com
6XV1840-2AH10
工業以太網 FC TP 標準電纜，GP 2x2 （PROFINET 類型 A）， TP 安裝導線用于 連接至 IE FC RJ45 2x2， 通用， 4 芯屏蔽 CAT 5E， 按米銷售,供貨單位最大 2000m 最小訂貨量 20m
技術數據
| 產品類型名稱 | IE FC TP 標準電纜 GP 2 x 2（A 型） | |
| 產品描述 | 標準總線電纜（4 芯），按米銷售，未裝配 | |
|
|
工業以太網 FC TP 標準電纜，GP 2x2 （PROFINET 類型 A）， TP 安裝導線用于 連接至 IE FC RJ45 2x2， 通用， 4 芯屏蔽 CAT 5E， 按米銷售,供貨單位最大 2000m 最小訂貨量 20m | |
| 應用適宜性 | 適用于快速安裝并帶有堅固芯線的標準電纜 | |
| 導線名稱 | 2YY (ST) CY 2x2x0,64/1,5-100 GN SF/UTP | |
| 電氣數據 | ||
| 單位長度阻尼量 | ||
| ● 10 MHz 時 / 最大值 | 0.052 dB/m | |
| ● 100 MHz 時 / 最大值 | 0.195 dB/m | |
| 波阻 | ||
| ● 1 MHz ... 100 MHz 時 | 100 ? | |
| 相對對稱公差 | ||
| ● 1 MHz ... 100 MHz 時的波阻 | 15 % | |
| 單位長度近端串音阻尼量 | ||
| ● 1 MHz ... 100 MHz 時 | 0.5 dB/m | |
| 耦合電阻越長度 / 10 MHz 時 | 10 m?/m | |
| 單位長度的回路電阻 / 最大值 | 115 m?/m | |
| 工作電壓 | ||
| ● 有效值 | 80 V | |
| 百分比 NVP 值 | 66 % | |
| 機械數據 | ||
| 電線數量 | 4 | |
| 屏蔽層規格 | 重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層 | |
| 電氣連接規格 / FastConnect | 是的 | |
| 芯線直徑 | ||
| ● AWG22 芯線 | 0.64 mm | |
| 外徑 | ||
| ● 內導體 | 0.64 mm | |
| ● 芯線絕緣 | 1.5 mm | |
| ● 電纜內部護套 | 3.9 mm | |
| ● 電纜護套的 | 6.5 mm | |
| 外徑的對稱公差 / 電纜護套的 | 0.2 mm | |
| 材料 | ||
| ● 芯線絕緣 | PE | |
| ● 電纜內部護套 | PVC | |
| ● 電纜護套的 | PVC | |
| 顏色 | ||
| ● 數據線的芯線絕緣 | 白色 / 黃色 / 藍色 / 橘黃色 | |
| ● 電纜護套的 | 綠色 | |
| 彎曲半徑 | ||
| ● 一次性彎曲時 / 許可最小值 | 19.5 mm | |
| ● 多次彎曲時 / 許可最小值 | 49 mm | |
| 拉力負荷 / 最大值 | 150 N | |
| 單位長度重量 | 61 kg/km | |
| 許可的環境條件 | ||
| 環境溫度 | ||
| ● 運行期間 | -40 ... +75 °C | |
| ● 存放期間 | -40 ... +75 °C | |
| ● 運輸期間 | -40 ... +75 °C | |
| ● 安裝時 | -20 ... +60 °C | |
| ● 備注 | 20 攝氏度時測量電氣屬性，根據 DIN VDE 0472 進行檢查 | |
| 火災分類 / 符合 EN 13501-6 | Eca | |
| 耐化學性 | ||
| ● 抵抗石油 | 耐油性符合 IEC 60811-2-1 (4 h / 70°C) | |
| ● 防油脂 | 耐抗力受條件影響 | |
| ● 防水 | 耐抗力受條件影響 | |
| 放射折射性 / 抵抗 UV 射線 | 耐抗力 | |
| 產品特點、功能、組件 / 概述 | ||
| 產品特點 | ||
| ● 無鹵素 | 不 | |
| ● 不含硅 | 是的 | |
| 導線長度 / 工業以太網時 | ||
| ● 100BaseTX 時 | 100 m | |
| 標準、規范、許可 | ||
| UL/ETL 列表 / 300 V Rating | 是的; c(ETL)us / CMG / (ETL)us PLTC/ ITC / Sun Res | |
| UL/ETL 規格 / 600 V Rating | 是的; cRUus AWM 21694 AWM I A/B 60°C 600V FT2 | |
| 資格證明 | ||
| ● CE標識 | 是的 | |
| ● 與 RoHS 一致 | 是的 | |
| 結構化布線標準 | Cat5e | |
| 船級社 | ||
| ● American Bureau of Shipping Europe Ltd. (ABS) | 不 | |
| ● Bureau Veritas (BV) | 不 | |
| ● Det Norske Veritas (DNV) | 不 | |
| ● Germanischer Lloyd (GL) | 不 | |
| ● Lloyds Register of Shipping (LRS) | 不 | |
| ● Nippon Kaiji Kyokai (NK) | 不 | |
| ● Polski Rejestr Statkow (PRS) | 不 | |
| 更多信息 / 網絡鏈接 | ||
| 網絡鏈接 | ||
| ● 至網頁： SIMATIC NET SELECTION TOOL 選型幫助 | http://www.siemens.com/snst | |
| ● 至網頁：工業通信 | http://www.siemens.com/simatic-net | |
| ● 至網頁： Industry Mall | https://mall.industry.siemens.com | |
| ● 至網頁： 信息和下載中心 | http://www.siemens.com/industry/infocenter | |
| ● 至網頁：圖片數據庫 | http://automation.siemens.com/bilddb | |
| ● 至網頁： CAx 下載管理器 | http://www.siemens.com/cax | |
| ● 至網頁： Industry Online Support | https://support.industry.siemens.com | |
| 上一次修改： | 2018/6/20 | |
