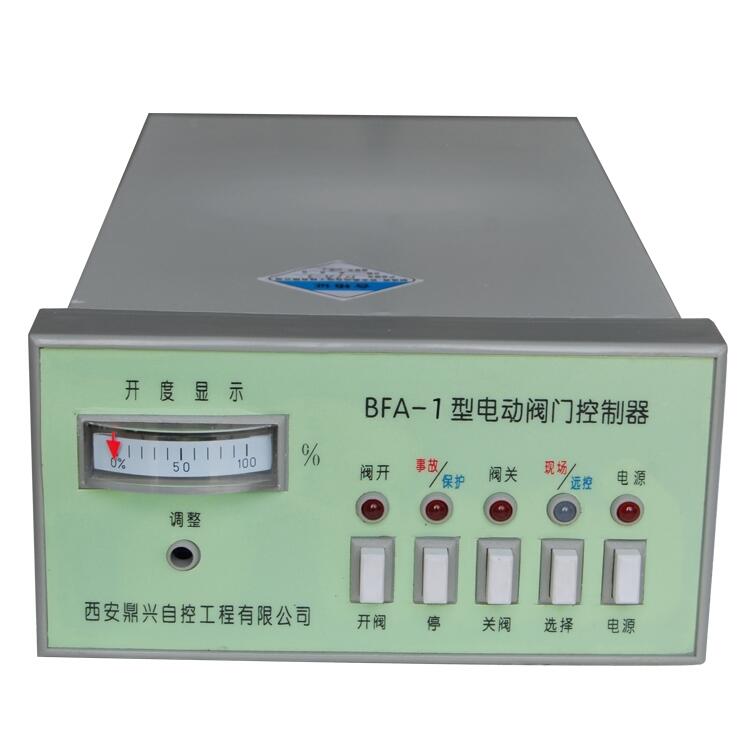

BFA型電動閥門控制器
一、BFA型電動閥門控制器 概述
BFA型電動閥門控制器是與閥門電動裝置配套使用的產品，用以控制電動閥門的開啟和關閉。
二、BFA型電動閥門控制器 技術參數
|
1、工作電壓：380V 50Hz 三相四線制 |
三、BFA型電動閥門控制器 安裝與調整
1、根據所選購的型號規格按圖將其安裝固定，后面板上的接地端子必須可靠接地。
2、控制器和電動裝置的電路圖號是相同的，用電纜按相同的端子號把控制器和電動裝置連接起 來，如果用戶不需要現場控制，12、13、14端子可不接。電動閥門控制器用于自控系統中 時，12、13、14端子用于“自動開”、“自動關”對應信號的輸入端子。
3、按下電源鍵，電源指示燈亮，現場遠控開關指向遠控，遠控指示燈亮。
4、用手輪將閥門開啟至50%開度處，按下開閥或關閥鍵，檢查閥門的旋向與所按的按鍵是否一 致，如不一致立即按停止鍵，切斷三相電源，調換三相電源中的任意兩相。
5、按下開閥鍵，當閥門全開到位時，前面板上的開閥指示燈亮；按下關閥鍵，當閥門全關到位 時，前面板上的關閥指示燈亮；當閥門在開或關的過程中需要停止時，按停止鍵，閥門停止。 把4號和7號端子短接，前面板上的事故燈亮。
6、當閥門處在全開位置時， 調前面板上的調整電位器，使開度表顯示100%處。
7、現場遠控開關指向現場，現場指示燈亮，短路12號和13號端子，閥門和開向運行，為點動 狀態；短路12號和14號端子，閥門向關向運行，為點動狀態。
8、后面板上的保險管5×20，1A。
四、BFA型電動閥門控制器 單相閥門控制器
單相閥門控制器是用來控制回轉型閥門電動裝置的儀器，可以通過外接電源的切換實現開、關和中間位置的控制，如下圖所示，該產品廣泛應用于化工、民用建筑的空調系統、消防系統及給排水系統中。
|
|
|
|
開關式標準型線路圖 |
角度信號輸出線路圖 |
五、BFA型電動閥門控制器 三相閥門控制器
三相閥門控制器是用來控制閥門三相電動裝置的一種儀器，它可以向三相閥門電動裝置發出開啟和關閉的指令，實現閥的遠距離控制，也可以在現場手動操作。該產品廣泛應用于電站、石油工、給排水、食品、輕紡、造紙、醫藥、水利工程、船舶、市政工程和鋼鐵、煤炭等單位。如下圖：
