l 精度高、壽命長
l 壓力損失小
l 安裝方便、徑距取壓、法蘭及對焊兩種連接方式
1. 用途及特點

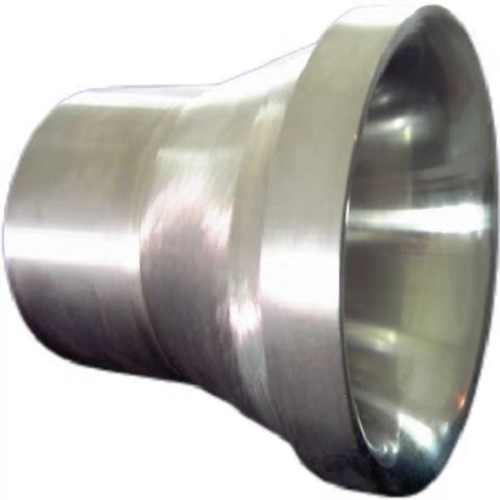

BYW-S長徑噴嘴配差壓儀表，用于測量封閉管道中液體、氣體或蒸汽的流量。
BYW-S長徑噴嘴按國標GB／T2624－93進行設計制造，按國標JJG640－94進行檢定，無需實流校驗，精度高，壽命長，與孔板比較壓力損失小。多用于發電廠高壓高溫下蒸汽流量的測量。
2. 結構
標準長徑噴嘴有兩種形式：高孔徑比的長徑噴嘴
（0.25≤β≤0.80）和低孔徑比的長徑噴嘴（0.20≤β≤0.50），當β值介于0.25和0.50之間時,可采用任意一種結構形式的噴嘴。
兩種形式的長徑噴嘴結構簡圖見圖1和圖2所示：
圖1 高孔徑比長徑噴嘴（0.25≤β≤0.8）
圖2低孔徑比長徑噴嘴
3. 主要技術數據
3.1 測量范圍 取壓方式： 徑距取壓法
a. 安裝方式：法蘭對夾安裝、固定環室安裝、對焊連接安裝
b. 公稱通徑：50mm≤DN≤630mm
c. 孔徑比范圍：0.20≤β≤0.80
d. 雷諾數范圍： 1×104≤ReD≤1×107
e. 公稱壓力：0.1MPa～32MPa
f. 材料：長徑噴嘴： 碳鋼鍍鉻、不銹鋼1Cr18Ni9Ti
環 室：碳鋼或不銹鋼1Cr18Ni9Ti
3.3 長徑噴嘴型號表示方法：BYW－S－□□□
BYW－節流裝置 S－長徑噴嘴 □□□－管道通徑
