一、產品概述

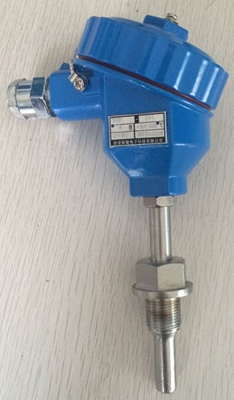

SBW系列一體化溫度變送器將溫度傳感元件（熱電阻或熱電偶）與 信號轉換放大單元有機集成在一起，用來測量各種工藝過程中-200~1600℃范圍內的液體、蒸汽及其它氣體介質或固體表面的溫度。通常和顯示儀表、記錄儀表以及各種控制系統配套使用。該系列產品分為普通型和隔爆型兩種，廣泛應用于石油化工、紡織、橡膠、建材、電力、冶金、醫藥、食品等各種工業控制領域。
二、特點
1. 線性化輸出4~20mA標準恒流信號，信號回路自身供電，電源功耗低。
2. 儀表內部采用環氧樹脂澆注工藝，可安裝在惡劣的環境中，并有效的提高了變送器防爆、防震、防潮、防熱、防有害氣體侵蝕的能力。
3. 電流輸出，具有較強的遠傳能力。
4. 熱電偶變送器本身具有冷端補償，不用外接補償導線和其他補償措施。
5. 輸出高阻抗、大信號、無射頻干擾影響，并具有電源極性反接保護電路。
三、工作原理
溫度變送器采用熱電偶、熱電阻作為測溫元件，從測溫元件輸出信號送到變送器模塊，經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保護等電路處理后，轉換成與溫度成線性關系的4~20m A電流信號輸出。
四、技術指標
|
輸 ???入 |
熱電偶 K型、E型、B型、S型、T型、J型、N型 |
|
|
熱電阻 Pt100 ??Cu100 ?Cu50 |
||
|
測溫范圍 |
-200~450℃（熱電阻） |
0~1600℃（熱電偶） |
|
精度等級 |
0.2%FS??????????0.5%FS |
|
|
輸出信號 |
4~20mA 或 1~5VDC |
|
|
供電電壓 |
24VDC ?±10% |
|
|
負載電阻 |
0~500Ω |
|
|
環境溫度 |
-20~85℃ |
|
|
接 ??口 |
M27*2、M16*1.5或 法蘭 |
|
|
保護管材質 |
1Cr18Ni9Ti |
|
|
防爆等級 |
Exib II CT6 |
|
?
五、安裝注意事項
SBW系列一體化溫度變送器的供電電源不得有尖峰，變送器的校準應在加電5分鐘后進行，并且要注意當時環境溫度。請勿隨意將變送器蓋打開，以免受潮。電源及信號輸出應采用屏蔽電纜傳輸，壓線螺母應旋緊以保證氣密性。在安裝時一定要用扳手或其它工具擰緊螺母、切勿用手直接擰動表頭，以防將變送器內部的線路擰斷。
?
六、型號表示
?
?
