商品詳情

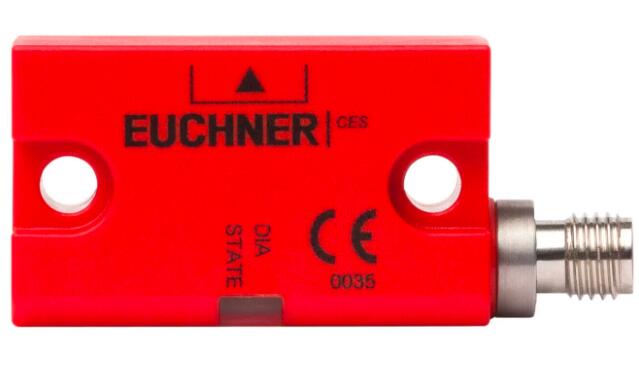

安士能安全開關CES-I-AP-U-C04-USI-115150
無門鎖功能的應答機編碼安全開關CES-AP安全開關CES-I-AP-U-C04-USI-115150
CES-I-AP-U-C04-USI-115150 (訂貨號 115150)
CES-I-AP-.-C04-系列非接觸式安全開關，配有M12，其中針5未使用
配有集成評估電子裝置的安全開關
非串聯
配有短路電流監控功能
2路安全輸出（半導體輸出）
安全防護等級4/PL e，符合EN ISO 13849-1要求
三個工作面
PUR接配線電纜，0.1 m，配有M12圓形接插頭，5針，針5未使用
特殊編碼
安裝位置
允許的安裝位置
特殊編碼安全評估
每個觸發塊已采用高級編碼（特殊編碼）。開關僅識別初始化觸發塊也可以額外進行觸發塊初始化。僅在識別到最近一次觸發塊初始化的情況下才可執行此操作。
安全等級依據EN 13849-1
配有內部監控功能的兩路冗余半導體輸出（安全輸出），適用于：
安全等級4/PL e，符合EN 13849-1要求
重要申明：為達到符合EN ISO 13849-1要求的安全防護等級，必須對兩路安全輸出（FO1A和FO1B）都進行評估。
LED指示燈
STATE
狀態LED燈
DIA
診斷LED指示燈
接頭分配
接插頭（連接面視圖） 插針 產品描述 功能 接配線電纜的導線顏色
1 UB 24 V直流電源 棕
2 FO1A 安全輸出，通道1 白
3 0V 0 V直流接地 藍
4 FO1B 安全輸出，通道2 黑
5 - 未連接 灰
審批
EAC_RU C-DE.MO05.B.00971/20c_UL_us_E346349_1/1ECOLAB__
工作區
重復精度R
符合EN 60947-5-2標準 <= 10
電氣連接值
套期保值
外部（工作電壓） 0.25 ... 8 A
額定絕緣電壓Ui 300 V
額定沖擊耐受電壓Uimp 1.5 kV
工作電壓DC
UB 24 V DC -15% ... +15% 穩壓，殘余紋波<5%，PELV
開啟時間
安全輸出 max. 300 ms
EMC保護要求 符合EN IEC 60947-5-3標準
風險時間，符合EN 60947-5-3標準 max. 260 ms
安全等級 III
電流消耗
無負載輸出 max. 35 mA
污染程度（外部，符合EN 60947-1） 3
安全輸出FO1A / UFO1B
輸出類型 半導體輸出，p開關，防短路功能
輸出電壓
低U(FO1A) / U(FO1B) 0 ... 1 V DC
高U(FO1A) / U(FO1B) UB-1.5V ... UB V DC
額定限制短路電流 100 A
差異時間 max. 10 ms
利用類別
DC-13 24V 150毫安
斷態電流Ir max. 0.25 mA
切換電流
每安全輸出 1 ... 150 mA
測試脈沖持續時間 max. 0.3 ms
測試脈沖間隔 min. 100 ms
機械值和環境
連接類型 PUR電纜，100 mm，配有5針M12x1圓形接插頭，其中針5未使用
擰緊扭矩
固定螺釘 max. 0.8 Nm
就緒狀態延時 0.5 s
動態彎曲半徑 10 x電纜直徑
靜態彎曲半徑 5 x電纜直徑
安裝方向 任何
開關頻率 max. 1 Hz
安裝距離
介于2個開關或2個觸發塊之間 min. 80 mm
安裝類型 安裝在金屬表面
抗沖擊和振動 符合EN IEC 60947-5-3標準
保護等級 IP67
電纜環境溫度（動態） -25 ... +65 °C
電纜環境溫度（靜態） -25 ... +65 °C
材料
橡膠支撐 NBR 80 ±5（邵氏）
殼體 塑料，PBT
符合EN ISO 13849-1和EN IEC 62061的特性值
プライバシーション 最大SIL PFHD 類別 任務時間
監測安全防護裝置的位置 PL e - 4.1x10-9 4 20 y
雜項
符合UL標準的認證具有以下特點 只能通過2級UL電源或等效措施進行工作
附加功能 內附橡膠支撐
結合CES?A-BBN-161502觸發塊使用
開啟距離
安裝位置A + B 30 mm
安裝位置C + D 25 mm
安全關機距離sar
y方向/安裝位置C + D max. 72 mm
x/z方向/安裝位置C + D max. 63 mm
x/z方向/安裝位置A + B max. 69 mm
y方向/安裝位置A + B max. 77 mm
安全的開關距離sao
x方向/安裝位置C + D min. 10 mm
z方向/安裝位置A + B min. 15 mm
開關磁滯
z方向/安裝位置A + B 1 ... 2 mm
x方向/安裝位置C + D 1 ... 2 mm
兼容以下觸發塊：CES-A-BBN-C04-115271、CES-A-BBN-C04-EX-137527
開啟距離
安裝位置A或B（前側） 15 mm
安裝位置C或D（寬側） 11 mm
安全關機距離sar
y方向 max. 60 mm
x/z方向 max. 40 mm
安全的開關距離sao
安裝位置C或D（寬側） min. 6 mm
安裝位置A或B（前側） min. 10 mm
開關磁滯 1 ... 2 mm
結合CES-A-BDN-06-104730觸發塊使用
開啟距離
安裝位置A或B（前側） 19 mm
安裝位置C或D（寬側） 15 mm
安全關機距離sar
y方向 max. 60 mm
x/z方向 max. 40 mm
安全的開關距離sao
安裝位置A或B（前側） min. 14 mm
安裝位置C或D（寬側） min. 10 mm
開關磁滯 1 ... 2 mm
結合CES-A-BDN-06-161742觸發塊使用
開啟距離
安裝位置A 26 mm
安裝位置C 23 mm
安全關機距離sar
安裝位置C max. 72 mm
安裝位置A max. 77 mm
安全的開關距離sao
安裝位置C min. 10 mm
安裝位置A min. 16 mm
開關磁滯 1 ... 2 mm
無門鎖功能的應答機編碼安全開關CES-AP安全開關CES-I-AP-U-C04-USI-115150
CES-I-AP-U-C04-USI-115150 (訂貨號 115150)
CES-I-AP-.-C04-系列非接觸式安全開關，配有M12，其中針5未使用
配有集成評估電子裝置的安全開關
非串聯
配有短路電流監控功能
2路安全輸出（半導體輸出）
安全防護等級4/PL e，符合EN ISO 13849-1要求
三個工作面
PUR接配線電纜，0.1 m，配有M12圓形接插頭，5針，針5未使用
特殊編碼
安裝位置
允許的安裝位置
特殊編碼安全評估
每個觸發塊已采用高級編碼（特殊編碼）。開關僅識別初始化觸發塊也可以額外進行觸發塊初始化。僅在識別到最近一次觸發塊初始化的情況下才可執行此操作。
安全等級依據EN 13849-1
配有內部監控功能的兩路冗余半導體輸出（安全輸出），適用于：
安全等級4/PL e，符合EN 13849-1要求
重要申明：為達到符合EN ISO 13849-1要求的安全防護等級，必須對兩路安全輸出（FO1A和FO1B）都進行評估。
LED指示燈
STATE
狀態LED燈
DIA
診斷LED指示燈
接頭分配
接插頭（連接面視圖） 插針 產品描述 功能 接配線電纜的導線顏色
1 UB 24 V直流電源 棕
2 FO1A 安全輸出，通道1 白
3 0V 0 V直流接地 藍
4 FO1B 安全輸出，通道2 黑
5 - 未連接 灰
審批
EAC_RU C-DE.MO05.B.00971/20c_UL_us_E346349_1/1ECOLAB__
工作區
重復精度R
符合EN 60947-5-2標準 <= 10
電氣連接值
套期保值
外部（工作電壓） 0.25 ... 8 A
額定絕緣電壓Ui 300 V
額定沖擊耐受電壓Uimp 1.5 kV
工作電壓DC
UB 24 V DC -15% ... +15% 穩壓，殘余紋波<5%，PELV
開啟時間
安全輸出 max. 300 ms
EMC保護要求 符合EN IEC 60947-5-3標準
風險時間，符合EN 60947-5-3標準 max. 260 ms
安全等級 III
電流消耗
無負載輸出 max. 35 mA
污染程度（外部，符合EN 60947-1） 3
安全輸出FO1A / UFO1B
輸出類型 半導體輸出，p開關，防短路功能
輸出電壓
低U(FO1A) / U(FO1B) 0 ... 1 V DC
高U(FO1A) / U(FO1B) UB-1.5V ... UB V DC
額定限制短路電流 100 A
差異時間 max. 10 ms
利用類別
DC-13 24V 150毫安
斷態電流Ir max. 0.25 mA
切換電流
每安全輸出 1 ... 150 mA
測試脈沖持續時間 max. 0.3 ms
測試脈沖間隔 min. 100 ms
機械值和環境
連接類型 PUR電纜，100 mm，配有5針M12x1圓形接插頭，其中針5未使用
擰緊扭矩
固定螺釘 max. 0.8 Nm
就緒狀態延時 0.5 s
動態彎曲半徑 10 x電纜直徑
靜態彎曲半徑 5 x電纜直徑
安裝方向 任何
開關頻率 max. 1 Hz
安裝距離
介于2個開關或2個觸發塊之間 min. 80 mm
安裝類型 安裝在金屬表面
抗沖擊和振動 符合EN IEC 60947-5-3標準
保護等級 IP67
電纜環境溫度（動態） -25 ... +65 °C
電纜環境溫度（靜態） -25 ... +65 °C
材料
橡膠支撐 NBR 80 ±5（邵氏）
殼體 塑料，PBT
符合EN ISO 13849-1和EN IEC 62061的特性值
プライバシーション 最大SIL PFHD 類別 任務時間
監測安全防護裝置的位置 PL e - 4.1x10-9 4 20 y
雜項
符合UL標準的認證具有以下特點 只能通過2級UL電源或等效措施進行工作
附加功能 內附橡膠支撐
結合CES?A-BBN-161502觸發塊使用
開啟距離
安裝位置A + B 30 mm
安裝位置C + D 25 mm
安全關機距離sar
y方向/安裝位置C + D max. 72 mm
x/z方向/安裝位置C + D max. 63 mm
x/z方向/安裝位置A + B max. 69 mm
y方向/安裝位置A + B max. 77 mm
安全的開關距離sao
x方向/安裝位置C + D min. 10 mm
z方向/安裝位置A + B min. 15 mm
開關磁滯
z方向/安裝位置A + B 1 ... 2 mm
x方向/安裝位置C + D 1 ... 2 mm
兼容以下觸發塊：CES-A-BBN-C04-115271、CES-A-BBN-C04-EX-137527
開啟距離
安裝位置A或B（前側） 15 mm
安裝位置C或D（寬側） 11 mm
安全關機距離sar
y方向 max. 60 mm
x/z方向 max. 40 mm
安全的開關距離sao
安裝位置C或D（寬側） min. 6 mm
安裝位置A或B（前側） min. 10 mm
開關磁滯 1 ... 2 mm
結合CES-A-BDN-06-104730觸發塊使用
開啟距離
安裝位置A或B（前側） 19 mm
安裝位置C或D（寬側） 15 mm
安全關機距離sar
y方向 max. 60 mm
x/z方向 max. 40 mm
安全的開關距離sao
安裝位置A或B（前側） min. 14 mm
安裝位置C或D（寬側） min. 10 mm
開關磁滯 1 ... 2 mm
結合CES-A-BDN-06-161742觸發塊使用
開啟距離
安裝位置A 26 mm
安裝位置C 23 mm
安全關機距離sar
安裝位置C max. 72 mm
安裝位置A max. 77 mm
安全的開關距離sao
安裝位置C min. 10 mm
安裝位置A min. 16 mm
開關磁滯 1 ... 2 mm
