商品詳情

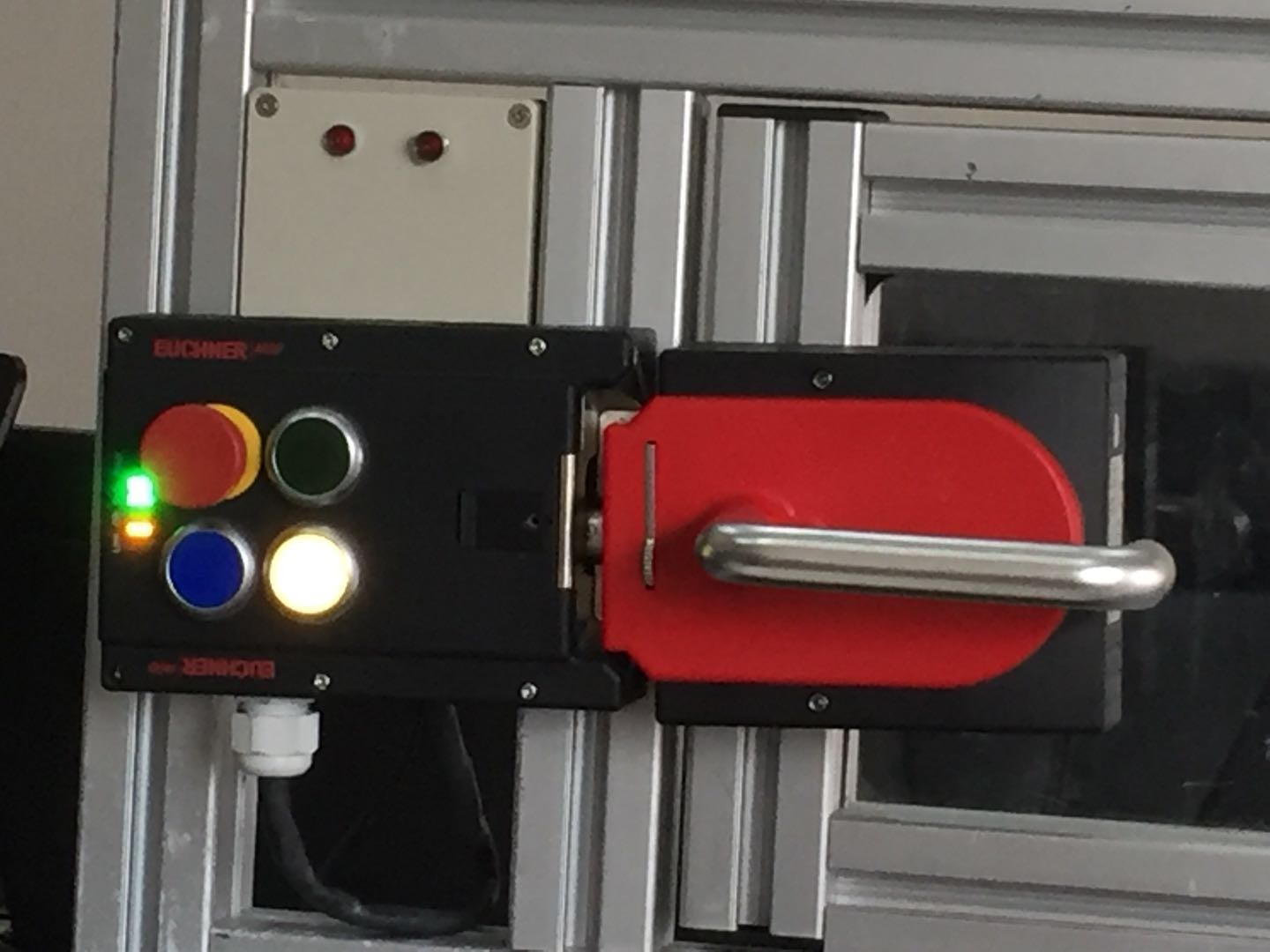

安士能開關MGB-L1-APA-AP4A1-S1-R-158117
MGB-L1-APA-AP4A1-S1-R-158117 (訂貨號 158117)
MGB-L1-APA..系列鎖止模塊（彈簧力鎖止），配有3個按鈕，急停開關，RC18接插頭
配有門鎖監控功能的門鎖
符合ISO 13850要求的急停開關
3個按鈕（發光式）
配有鏡頭套件，6件
配有RC18接插頭
特殊編碼
鎖止類型
MGB-L1...
鎖勾靠彈簧的彈力使之將安全鎖舌保持在鎖止位置，通過電磁線圈磁力作用解除鎖定（通電解鎖，機械鎖止）。
門鉸鏈
MGB評估模塊內固定集成有一個機械式門擋塊。該擋塊上的標記可讓調整工作更為輕松。
LED指示燈
LED指示燈可指示所有重要的系統和狀態信息。
監控輸出
OT
鎖舌插入評估模塊
OI
診斷；出現故障
急停開關設備
S1
2個強制斷開觸點，旋轉復位急停開關（不發光）
按鈕
S2
1個常開觸點，發光
S3
1個常開觸點，發光
S4
1個常開觸點，發光
鏡頭套件
可使用隨附的彩色蓋子套件（5種顏色）選擇按鈕顏色。項目編號：120344（參見“附件”部分）
審批
c_UL_us_E155795_3/9EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-09_
操作和顯示元件
占有率示意圖 L1
職務 附加部分 顏色 名稱1 編號 LED 產品描述 注意滑入式標簽 滑入式標簽 開關元件
1 急停開關 2 PD
2 發光按鈕 1常開
3 發光按鈕 1常開
4 發光按鈕 1常開
電氣連接值
額定絕緣電壓Ui 30 V
額定沖擊耐受電壓Uimp 1.5 kV
差異時間
介于FO1A和FO1B之間 max. 10 ms
利用類別
DC-13 24V 200毫安
風險時間，符合EN 60947-5-3標準 max. 350 ms
安全等級 III
應答機編碼 Unicode
污染程度（外部，符合EN 60947-1） 3
電磁線圈控制輸入IMP1、IMP2、IMM
測試脈沖持續時間 max. 5 ms
測試脈沖間隔 min. 100 ms
控制裝置及指示燈
斷流容量 max. 0.25 W
切換電壓 UA V
切換電流 1 ... 10 mA
LED電源 24 V DC
急停開關
斷流容量 max. 0.25 W
切換電壓 5 ... 24 V
切換電流 1 ... 100 mA
LED電源 24 V DC
監控輸出OD、OT、OL、OI
輸出類型 半導體輸出，p開關，防短路功能
輸出電壓 UA-2V ... UA V DC
輸出電流 max. 50 mA
安全輸出FO1A、FO1B
輸出類型 半導體輸出，p開關，防短路功能
輸出電壓
低UFO1A /UFO1B 0 ... 1 V DC
高UFO1A /UFO1B UB-2V ... UB V DC
輸出電流
每安全輸出FO1A/FO1B 1 ... 200 mA
測試脈沖持續時間 max. 0.3 ms
測試脈沖間隔 min. 100 ms
UA電源
工作電壓DC
UA 24 V DC -15% ... +10%
電流消耗
IUA max. 375 mA
UB電源
工作電壓DC
UB 24 V DC -15% ... +10%
電流消耗
IUB max. 80 mA
機械值和環境
連接類型 RC18圓形接插頭
安裝方向 DIN右開式門鉸鏈
開關頻率 0.25 Hz
機械壽命
1 x 10?
適合用作門擋塊，沖擊能量為1焦耳 0.1 x 10?
保護等級 IP65
環境溫度
UB = 24V DC時 -20 ... +55 °C
材料
殼體 玻璃纖維加固塑料，壓鑄鋅，鍍鎳，不銹鋼
鎖緊力FZh 2000 N
門鎖原理 通電解鎖
符合EN ISO 13849-1和EN IEC 62061的特性值
任務時間 20 y
門鎖裝置控制
類別 4
性能等級 PL e
PFHD 2.8 x 10-9
急停開關
B10D
急停開關 0.13 x 10?
監控門鎖功能和安全門位置
類別 4
性能等級 PL e
PFHD 3.7 x 10-9
雜項
產品版本號 V4.0.0
附加功能 內附鏡頭套件，ID編號120344
