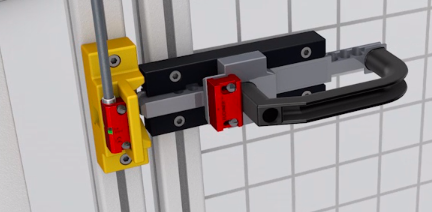

安士能安全開關STP3A-2131A024L024RC18
STP3A-2131A024L024RC18 (訂貨號 099644)
STP系列安全開關，RC18圓形接插頭，具有門監控觸點
金屬材質觸發頭
正面輔助解鎖裝置
具有門監控觸點
兩個LED指示燈，分別為紅綠兩色
配有LED功能顯示
接近方向
水平和垂直
可以90°增幅進行調整
電磁線圈工作電壓
AC/DC 24 V +10%，-15%
LED功能顯示
功能指示燈（2 LED，紅色以及綠色）有以下電壓可選
AC/DC 24 V +10%，-15%
鎖止類型
STP3
通電解鎖, 彈簧力鎖止通過給電磁線圈通電解鎖
開關元件
2131
緩動式開關觸點，2常閉 + 1常開 + 1常閉（門監控觸點）
輔助解鎖裝置
用于在工具的輔助下解鎖鎖止功能。為防止改動，輔助解鎖裝置涂覆密封漆進行密封。
審批
EAC_RU C-DE.MO05.B.00971/20DGUV_STP_ET20006_ET20007c_UL_us_E155795_2/4CCC_2020980305000541_CQC2008010305306207
電氣連接值
功耗 8 W
顯示模塊 24 V -15% ... +10%
額定絕緣電壓Ui 50 V
額定沖擊耐受電壓Uimp 1.5 kV
利用類別
DC-13 4A 24V
AC-15 4A 50V
短路保護符合IEC 60269-1標準 4A gG
電磁線圈工作電壓
AC/DC 24 V -15% ... +10%
電磁線圈占空比 100 %
切換電壓
最小（10 mA時） 12 V
切換電流
最小（24 V時） 1 mA
熱額定電流Ith 4 A
機械值和環境
啟動速度 max. 20 m/min
接近方向 A
連接類型
1 x RC18內置連接頭
門位置的常閉觸點數 1
門鎖監控功能的常開觸點數 1
門鎖監控功能的強制斷開觸點數 2
拔出力 30 N
觸發頻率 max. 1200 1/h
觸發力 35 N
安裝方向 任何
插入深度 24.5 mm
機械壽命 1 x 10?
固定作用力 20 N
切換原則 緩動式開關觸點
保護等級 IP65
環境溫度 -20 ... +55 °C
材料
殼體 加強型熱塑材料
聯系方式 銀合金，電亮金
鎖緊力Fmax 2500 N
鎖緊力FZh 2000 N
門鎖原理 通電解鎖
符合EN ISO 13849-1和EN IEC 62061的特性值
門鎖裝置控制
類別 根據門鎖的外部控制
性能等級 根據門鎖的外部控制
PFHD 根據門鎖的外部控制
監控門鎖功能和安全門位置
B10D 5 x 10?
符合EN ISO 13849-1和EN IEC 62061的特性值
B10D 任務時間
監測安全防護裝置的位置 5x106 20 y
重要的是!在DC-13 100 mA/24V下數值有效
プライバシーション 最大SIL 類別 任務時間
控制防護裝置的鎖定 根據門鎖的外部控制 20 y
結合觸發塊-S-GT-SN使用
超行程 5 mm
