商品詳情

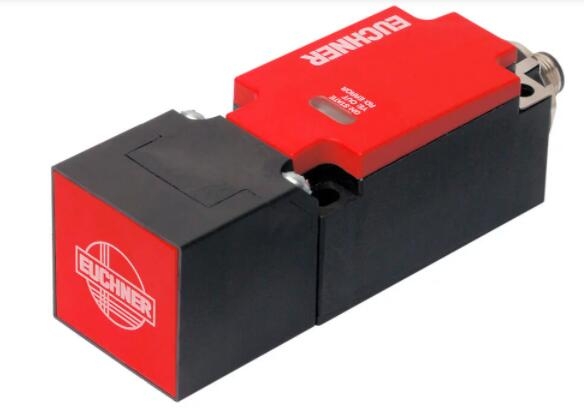

安士能安全開關CES-AP-CR2-CH-SB-106550
CES-AP-CR2-CH-SB-106550 (訂貨號 106550)
CES-AP-CR2-...非接觸式安全開關，M12，PUR
配有集成評估電子裝置的安全開關
非串聯
配有短路電流監控功能
2路安全輸出（半導體輸出）
門擋塊，右側
安全等級4/PL e，符合EN ISO 13849-1要求
PUR接配線電纜，0.2 m，配有M12圓形接插頭，5芯
通用編碼
內附兩個M4x14安全螺釘
配有短路電流監控功能
本開關的OA/OB輸出本身就具有自身的時鐘脈沖信號。
在連接控制系統和繼電器時，應尤其注意這一點。
通用編碼安全評估
每一個適用的觸發塊均由該開關進行識別。
安全等級依據EN 13849-1
配有內部監控功能的兩路冗余半導體輸出（安全輸出），適用于：
安全等級4/PL e，符合EN 13849-1要求
注意為達到依據EN ISO 13849-1聲明的安全防護等級，必須對兩路安全輸出（OA和OB）都進行評估。
LED指示燈
STATE 狀態LED燈
DIA 診斷LED指示燈
附加連接
OUT 監控輸出（半導體輸出）
接近方向
接近方向
典型工作距離
（觸發塊CES-A-BLN...結合安全開關CES-AP-C.2-... ，適用于塑料材質上安裝的情形）
圖
圖
如果觸發塊和安全開關沿一側接近，必須維持至少s = 6 mm的距離，以確保開關正常輸出。
注意事項：
根據基底材料和具體的安裝情形，工作距離可能存在差異。
接頭分配
接插頭（連接面視圖）
插針 產品描述 功能 連接電纜的導線顏色
1 UB 24 V直流電源 棕
2 FO1A 安全輸出，通道1 白
3 0V 0 V直流接地 藍
4 FO1B 安全輸出，通道2 黑
5 OUT 監控輸出 灰
認證
Zulassung EACRichtlinie CEZulassung DGUVZulassung c_UL_us LISTED Class 2
機械值和環境
電纜環境溫度（動態） -5 ... 65 °C
電纜環境溫度（靜態） -25 ... 65 °C
殼體材料
殼體 塑料，PBT
重量
網狀 0,06 kg
防護等級 IP67
耐振動性能 符合EN IEC 60947-5-2標準
安裝方法 安裝在金屬表面
安裝距離
介于2個開關或2個觸發塊之間 最小400 mm
安裝方向 任何
擰緊力矩
固定螺釘 最大1 Nm
就緒狀態延時 0,5 s
開關頻率 最大1 Hz
接線方式 PUR接配線電纜，0.2m，配有5針M12圓形接插頭
彎曲半徑
靜態 5 x電纜直徑
動態 10 x電纜直徑
電氣連接等級
工作電壓DC
UB 24 V DC 15% ... 15% 穩壓，殘余紋波< 5 %
電流大小 最大30 mA
使用類別，符合EN 60947-5-2標準
DC-13 24V 150mA
保險絲
外部（工作電壓） 0,25 ... 8 A
額定絕緣電壓Ui 75 V
額定脈沖耐受電壓Uimp 1,5 kV
EMC保護要求 符合EN IEC 60947-5-3標準
污染程度（外部，符合EN 60947-1標準） 3
開啟時間
安全輸出 最大300 ms
安全等級 III
風險時間，符合EN 60947-5-3標準 最大260 ms
監控輸出OUT
輸出類型 p開關，防短路功能
開關電流 最大50 mA
輸出電壓 0,8 x UB ... UB V DC
安全輸出OA/OB
測試脈沖 最大0,3 ms
測試脈沖間隔 最小100 ms
輸出類型 半導體輸出，p開關，防短路功能
開關電流
每安全輸出 1 ... 150 mA
輸出電壓
高U(OA) / U(OB) UB-1,5V ... UB V DC
低U(OA) / U(OB) 0 ... 1 V DC
額定限制短路電流 100 A
斷態電流Ir 最大0,25 mA
差異時間 最大10 ms
工作區域
重復精度R
符合EN 60947-5-2標準 ≤ 10
其它
符合UL標準的認證具有以下特點 只能通過2級UL電源或等效措施進行工作
可靠性值符合EN ISO 13849-1標準
監控安全門位置
類別 4
性能等級 PL e
PFHD 1.8 x 10-9
任務時間 20
結合 觸發塊 CES-A-BLN-R2-100776, CES-A-BLN-U2-103450, CES-A-BLN-L2-104510, CES-A-BLN-U2-112710
工作距離
工作距離 15 mm
可靠工作距離Sar
Y方向 最大60 mm
x/z方向 最大40 mm
可靠工作距離Sao 最小10 mm
開關磁滯 最小1 mm
結合 觸發塊 CES-A-BDN-06-104730
工作距離
工作距離 19 mm
可靠工作距離Sar
Y方向 最大60 mm
x/z方向 最大40 mm
可靠工作距離Sao 最小14 mm
開關磁滯 最小1 mm
