UGF3.6/6kv礦用電纜廠家 UGF礦用橡套電纜
產品價格：￥10.00（人民幣）
商鋪名稱：廊坊津碩線纜有限公司
聯系人：李文通（先生）
聯系手機：
固定電話：
企業郵箱：139286118@qq.com
聯系地址：河北省廊坊市大城縣臧屯鄉劉演馬村
郵編：065900
聯系我時，請說是在電子快手網上看到的，謝謝！
商品詳情
UGF3.6/6kv礦用電纜廠家 UGF礦用橡套電纜 1 產品執行標準 Product standard
《盾構機高壓橡套軟電纜》
2 用途 Application
本產品適用于額定電壓14/25kV及以下露天礦及地下掘進重型設備用乙丙橡皮絕緣氯丁橡皮護套高壓橡套軟電纜。
3 使用特性 Using features
3.1電纜導體zui高額定溫度為90℃。
3.2短路時（zui長持續時間不超過5秒）電纜導體的zui高溫度不超過250℃。
3.3電纜允許zui低環境溫度:UGEFP型：—15℃；UGEFHP型：—33℃。
3.4電纜允許zui小彎曲半徑:用于固定設備時為6D；以自由活動方式連接時為10D；用電纜盤收放時為12D；用轉向?qū)л啎r(shí)為15D（其中D為電纜直徑）。

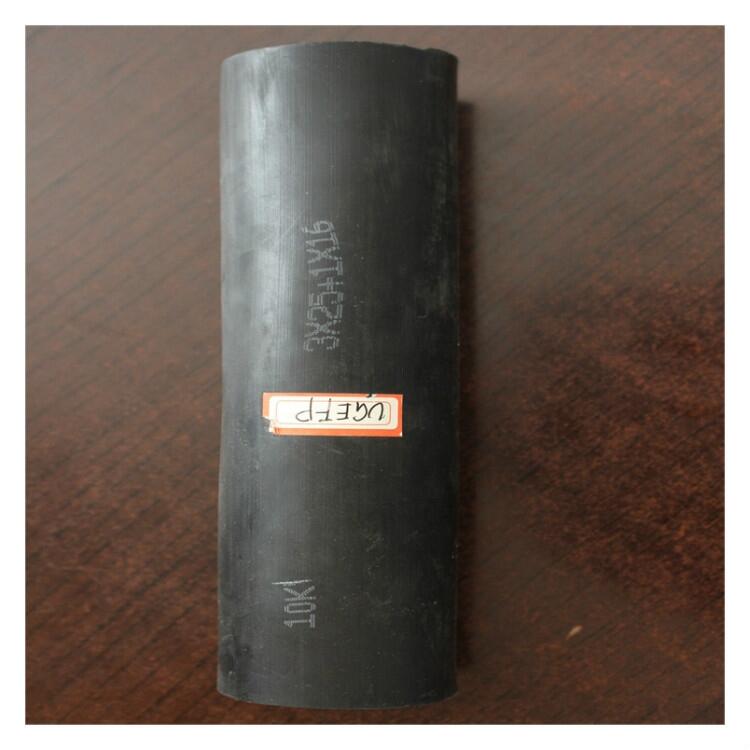

UGEFP帶屏蔽高壓橡套軟電纜
4 型號及名稱 Type and Designation
型號
Type 額定電壓（Uo/U）kV
Rated Voltage 名稱
Designation
UGEFP 3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25 盾構機用電纜（露天礦用高壓橡套軟電纜）
UGEFHP 3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25 盾構機用耐寒電纜（露天礦用高壓耐寒橡套軟電纜）
5 結構尺寸及技術參數 Constructional dimension and technical beter
表1 露天礦用高壓（耐寒）橡套軟電纜 3.6/6kV
芯數×標稱截面
Cores×Nor.
Cross-sectional
area mm2 電纜近似外徑
Approx. overall
diameter
mm 20℃主線芯絕緣電阻
20℃ Phase Core Insulation Resistance
≥MΩ?km 電纜近似重量
kg/km
Approx. weight
kg/km
3×25+3×10 48.0-52.0 400 4245
3×35+3×10 51.0-56.0 360 4828
3×50+3×16 56.7-61.7 320 5670
3×70+3×16 61.2-66.2 280 7177
3×95+3×16 67.5-72.5 250 8337
3×120+3×25 70.7-75.7 230 9655
3×150+3×25 75.1-80.1 210 11661
3×185+3×35 81.2-86.2 190 13092
表2 露天礦用高壓（耐寒）橡套軟電纜 6/6KV 6/10kV
芯數×標稱截面
Cores×Nor.
Cross-sectional
area mm2 電纜近似外徑
Approx. overall
diameter
mm 20℃主線芯絕緣電阻
20℃ Phase Core Insulation Resistance
≥MΩ?km 電纜近似重量
kg/km
Approx. weight
kg/km
3×10+1×10 48.9-52.9 550 3500
3×16+1×16 53.1-58.1 500 3834
3×25+3×10 49.7-54.7 450 4087
3×35+3×10 54.5-59.5 400 4979
3×50+3×16 58.4-63.4 350 5972
3×70+3×16 62.9-67.9 310 7134
3×95+3×16 69.2-74.2 280 8695
3×120+3×25 72.5-77.5 260 10096
3×150+3×25 78.6-83.6 230 11917
3×185+3×35 82.9-87.9 220 13721
表3 露天礦用高壓（耐寒）橡套軟電纜 8.7/10KV 8.7/15kV
芯數×標稱截面
Cores×Nor.
Cross-sectional
area mm2 電纜近似外徑
Approx. overall
diameter
mm 20℃主線芯絕緣電阻
20℃ Phase Core Insulation Resistance
≥MΩ?km 電纜近似重量
kg/km
Approx. weight
kg/km
3×16+1×16 58.5-63.5 610 4648
3×25+3×10 56.2-61.2 550 5168
3×35+3×10 59.2-64.2 500 5861
3×50+3×16 63.1-68.1 440 7166
3×70+3×16 69.5-74.5 390 8771
3×95+3×16 74.0-79.0 350 10126
3×120+3×25 79.0-84.0 330 11827
3×150+3×25 83.3-88.3 300 13554
3×185+3×35 87.6-93.6 280 15489UGF3.6/6kv礦用電纜廠家 UGF礦用橡套電纜
《盾構機高壓橡套軟電纜》
2 用途 Application
本產品適用于額定電壓14/25kV及以下露天礦及地下掘進重型設備用乙丙橡皮絕緣氯丁橡皮護套高壓橡套軟電纜。
3 使用特性 Using features
3.1電纜導體zui高額定溫度為90℃。
3.2短路時（zui長持續時間不超過5秒）電纜導體的zui高溫度不超過250℃。
3.3電纜允許zui低環境溫度:UGEFP型：—15℃；UGEFHP型：—33℃。
3.4電纜允許zui小彎曲半徑:用于固定設備時為6D；以自由活動方式連接時為10D；用電纜盤收放時為12D；用轉向?qū)л啎r(shí)為15D（其中D為電纜直徑）。
UGEFP帶屏蔽高壓橡套軟電纜
4 型號及名稱 Type and Designation
型號
Type 額定電壓（Uo/U）kV
Rated Voltage 名稱
Designation
UGEFP 3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25 盾構機用電纜（露天礦用高壓橡套軟電纜）
UGEFHP 3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25 盾構機用耐寒電纜（露天礦用高壓耐寒橡套軟電纜）
5 結構尺寸及技術參數 Constructional dimension and technical beter
表1 露天礦用高壓（耐寒）橡套軟電纜 3.6/6kV
芯數×標稱截面
Cores×Nor.
Cross-sectional
area mm2 電纜近似外徑
Approx. overall
diameter
mm 20℃主線芯絕緣電阻
20℃ Phase Core Insulation Resistance
≥MΩ?km 電纜近似重量
kg/km
Approx. weight
kg/km
3×25+3×10 48.0-52.0 400 4245
3×35+3×10 51.0-56.0 360 4828
3×50+3×16 56.7-61.7 320 5670
3×70+3×16 61.2-66.2 280 7177
3×95+3×16 67.5-72.5 250 8337
3×120+3×25 70.7-75.7 230 9655
3×150+3×25 75.1-80.1 210 11661
3×185+3×35 81.2-86.2 190 13092
表2 露天礦用高壓（耐寒）橡套軟電纜 6/6KV 6/10kV
芯數×標稱截面
Cores×Nor.
Cross-sectional
area mm2 電纜近似外徑
Approx. overall
diameter
mm 20℃主線芯絕緣電阻
20℃ Phase Core Insulation Resistance
≥MΩ?km 電纜近似重量
kg/km
Approx. weight
kg/km
3×10+1×10 48.9-52.9 550 3500
3×16+1×16 53.1-58.1 500 3834
3×25+3×10 49.7-54.7 450 4087
3×35+3×10 54.5-59.5 400 4979
3×50+3×16 58.4-63.4 350 5972
3×70+3×16 62.9-67.9 310 7134
3×95+3×16 69.2-74.2 280 8695
3×120+3×25 72.5-77.5 260 10096
3×150+3×25 78.6-83.6 230 11917
3×185+3×35 82.9-87.9 220 13721
表3 露天礦用高壓（耐寒）橡套軟電纜 8.7/10KV 8.7/15kV
芯數×標稱截面
Cores×Nor.
Cross-sectional
area mm2 電纜近似外徑
Approx. overall
diameter
mm 20℃主線芯絕緣電阻
20℃ Phase Core Insulation Resistance
≥MΩ?km 電纜近似重量
kg/km
Approx. weight
kg/km
3×16+1×16 58.5-63.5 610 4648
3×25+3×10 56.2-61.2 550 5168
3×35+3×10 59.2-64.2 500 5861
3×50+3×16 63.1-68.1 440 7166
3×70+3×16 69.5-74.5 390 8771
3×95+3×16 74.0-79.0 350 10126
3×120+3×25 79.0-84.0 330 11827
3×150+3×25 83.3-88.3 300 13554
3×185+3×35 87.6-93.6 280 15489UGF3.6/6kv礦用電纜廠家 UGF礦用橡套電纜
